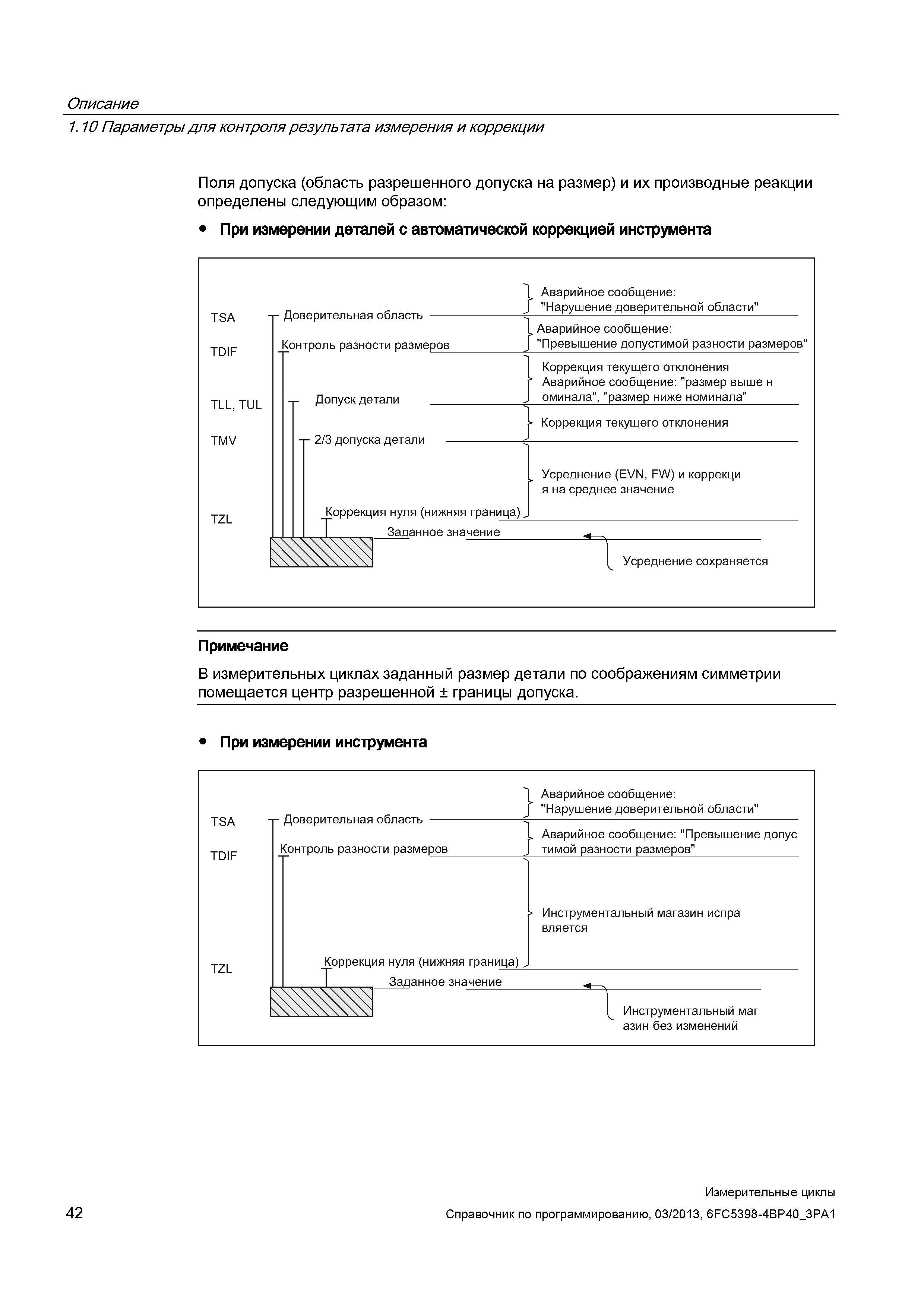

Описание 1.10 Параметры для контроля результата измерения и коррекции Поля допуска (область разрешенного допуска на размер) и их производные реакции определены следующим образом: При измерении деталей с автоматической коррекцией инструмента TSA TDIF TLL, TUL TMV TZL - Доверительная область - Контроль разности размеров Аварийное сообщение: Нарушение доверительной области" I Аварийное сообщение: J "Превышение допустимой разности размеров" -р Допуск детали 2/3 допуска детали Коррекция нуля (нижняя граница) „ Коррекция текущего отклонения Аварийное сообщение: "размер выше н оминала", "размер ниже номинала" Коррекция текущего отклонения Усреднение (EVN, FW) и коррекци я на среднее значение т Заданное значение Усреднение сохраняется Примечание В измерительных циклах заданный размер детали по соображениям симметрии помещается центр разрешенной ± границы допуска. При измерении инструмента TSA TDIF — Доверительная область - Контроль разности размеров TZL К Аварийное сообщение: Нарушение доверительной области" Аварийное сообщение: "Превышение допус тимой разности размеров" Коррекция нуля (нижняя граница) Инструментальный магазин испра вляется Заданное значение Инструментальный маг азин без изменений 42 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
