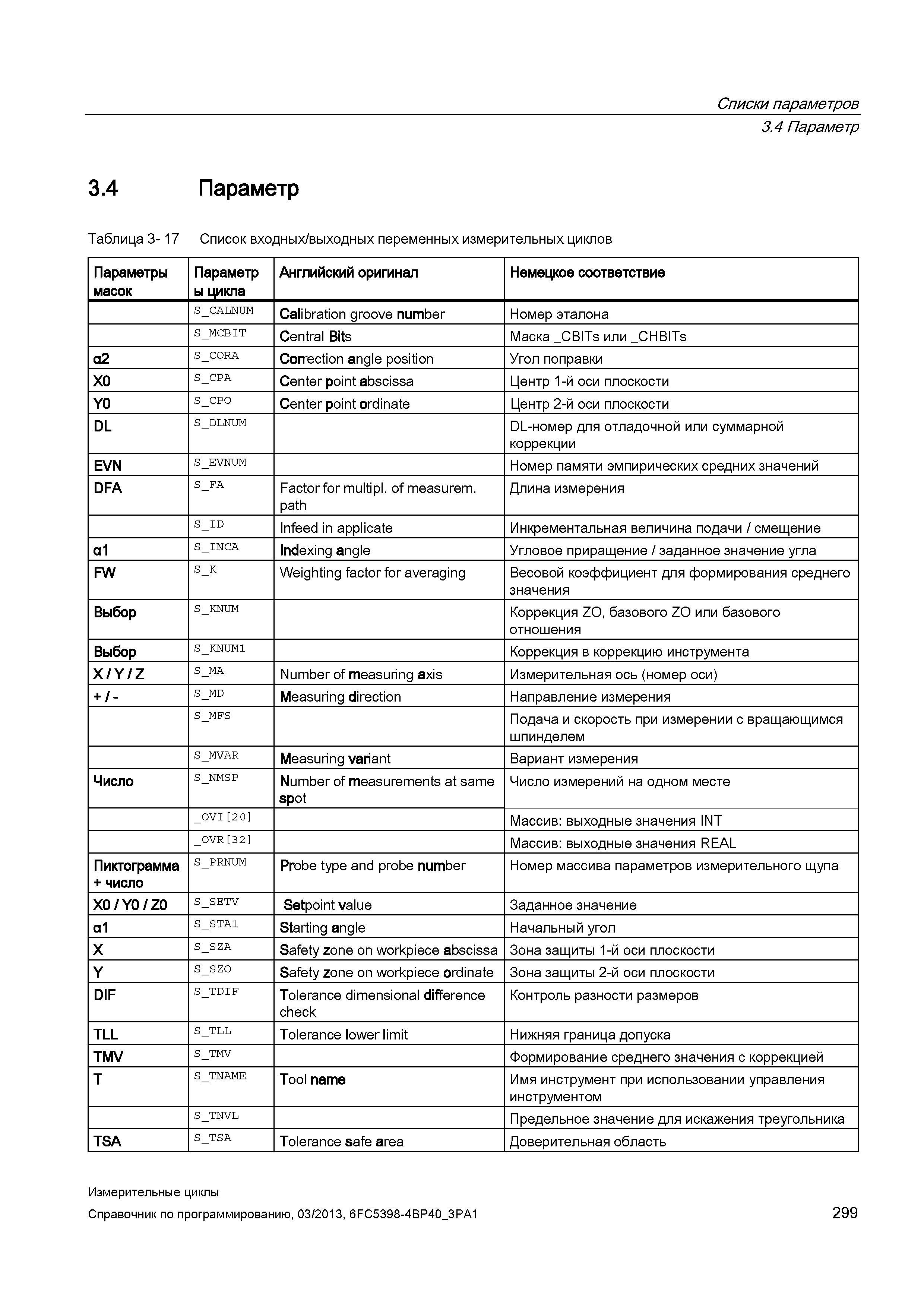

Списки параметров 3.4 Параметр 3.4 Параметр Таблица 3- 17 Список входных/выходных переменных измерительных циклов Параметры масок Параметр ы цикла Английский оригинал Немецкое соответствие S_CALNUM Calibration groove number Номер эталона S_MCBIT Central Bits Маска _CBITs или _CHBITs а2 S_CORA Correction angle position Угол поправки X0 S_CPA Center point abscissa Центр 1-й оси плоскости Y0 S_CPO Center point ordinate Центр 2-й оси плоскости DL S_DLNUM DL-номер для отладочной или суммарной коррекции EVN S_EVNUM Номер памяти эмпирических средних значений DFA S_FA Factor for multipl. of measurem. path Длина измерения S_ID Infeed in applicate Инкрементальная величина подачи / смещение а1 S_INCA Indexing angle Угловое приращение / заданное значение угла FW S_K Weighting factor for averaging Весовой коэффициент для формирования среднего значения Выбор S_KNUM Коррекция ZO, базового ZO или базового отношения Выбор S_KNUM1 Коррекция в коррекцию инструмента X / Y / Z S_MA Number of measuring axis Измерительная ось (номер оси) + / - S_MD Measuring direction Направление измерения S_MFS Подача и скорость при измерении с вращающимся шпинделем S_MVAR Measuring variant Вариант измерения Число S_NMSP Number of measurements at same spot Число измерений на одном месте _OVI 20 Массив: выходные значения INT _OVR 32 Массив: выходные значения REAL Пиктограмма + число S_PRNUM Probe type and probe number Номер массива параметров измерительного щупа X0 / Y0 / Z0 S_SETV Setpoint value Заданное значение а1 S_STA1 Starting angle Начальный угол X S_SZA Safety zone on workpiece abscissa Зона защиты 1-й оси плоскости Y S_SZO Safety zone on workpiece ordinate Зона защиты 2-й оси плоскости DIF S_TDIF Tolerance dimensional difference check Контроль разности размеров TLL S_TLL Tolerance lower limit Нижняя граница допуска TMV S_TMV Формирование среднего значения с коррекцией T S_TNAME Tool name Имя инструмент при использовании управления инструментом S_TNVL Предельное значение для искажения треугольника TSA S_TSA Tolerance safe area Доверительная область Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 299
