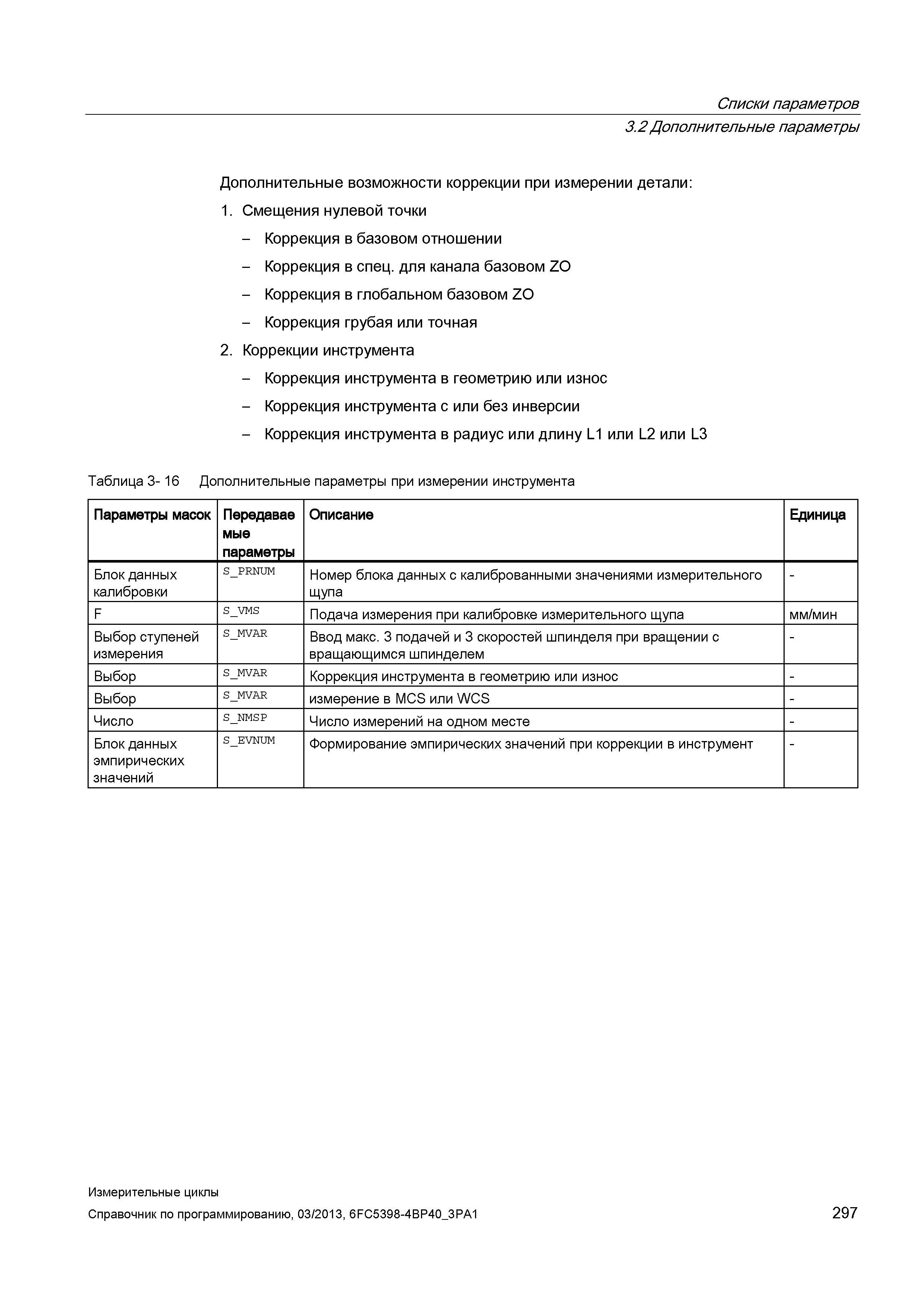

Списки параметров 3.2 Дополнительные параметры Дополнительные возможности коррекции при измерении детали: 1. Смещения нулевой точки - Коррекция в базовом отношении - Коррекция в спец. для канала базовом ZO - Коррекция в глобальном базовом ZO - Коррекция грубая или точная 2. Коррекции инструмента - Коррекция инструмента в геометрию или износ - Коррекция инструмента с или без инверсии - Коррекция инструмента в радиус или длину L1 или L2 или L3 Таблица 3- 16 Дополнительные параметры при измерении инструмента Параметры масок Передавае мые параметры Описание Единица Блок данных калибровки S_PRNUM Номер блока данных с калиброванными значениями измерительного щупа - F S_VMS Подача измерения при калибровке измерительного щупа мм/мин Выбор ступеней измерения S_MVAR Ввод макс. 3 подачей и 3 скоростей шпинделя при вращении с вращающимся шпинделем - Выбор S_MVAR Коррекция инструмента в геометрию или износ - Выбор S_MVAR измерение в MCS или WCS - Число S_NMSP Число измерений на одном месте - Блок данных эмпирических значений S_EVNUM Формирование эмпирических значений при коррекции в инструмент Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 297
