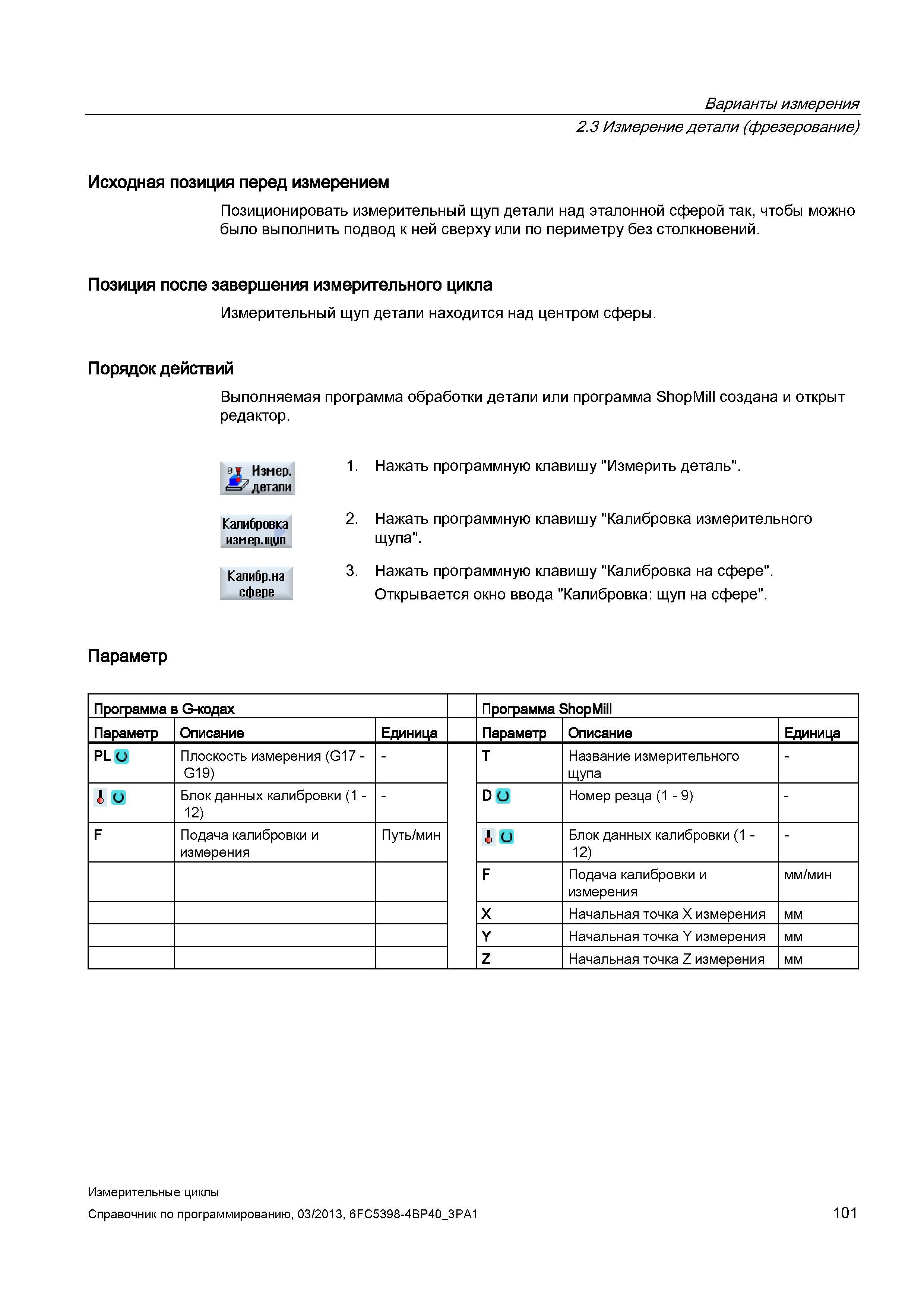

Варианты измерения 2.3 Измерение детали (фрезерование) Исходная позиция перед измерением Позиционировать измерительный щуп детали над эталонной сферой так, чтобы можно было выполнить подвод к ней сверху или по периметру без столкновений. Позиция после завершения измерительного цикла Измерительный щуп детали находится над центром сферы. Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт Нажать программную клавишу "Измерить деталь". Нажать программную клавишу "Калибровка измерительного щупа". Нажать программную клавишу "Калибровка на сфере". Открывается окно ввода "Калибровка: щуп на сфере". Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица PL и Плоскость измерения (G17 -G19) - T Название измерительного щупа - и Блок данных калибровки (1 -12) - D и Номер резца (1 - 9) - F Подача калибровки и измерения Путь/мин и Блок данных калибровки (1 -12) - F Подача калибровки и измерения мм/мин X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм редактор. ад Измер. S детали Калибровка измер. щуп Калибр, на сфере Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 101
