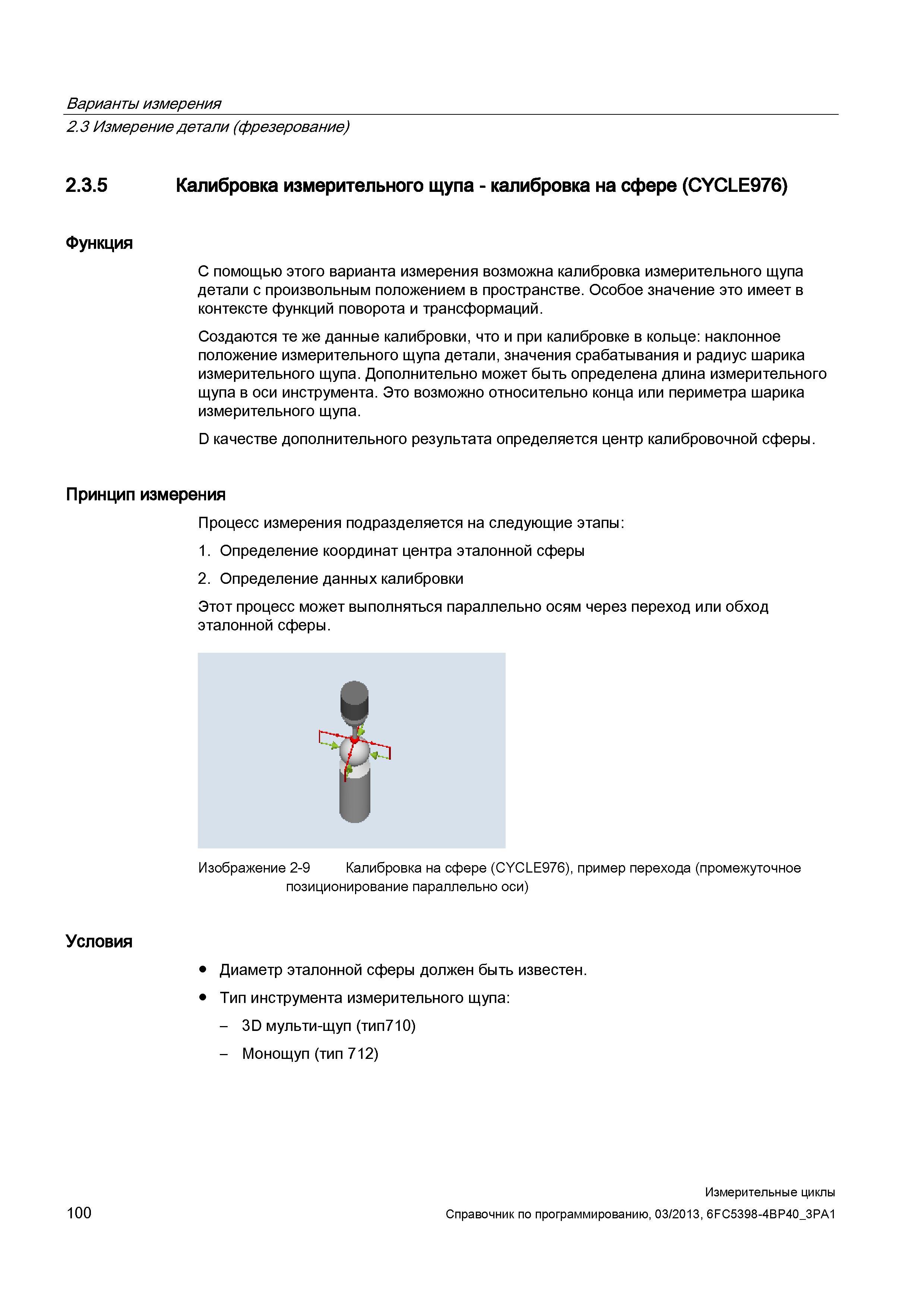

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.5 Калибровка измерительного щупа - калибровка на сфере (CYCLE976) Функция С помощью этого варианта измерения возможна калибровка измерительного щупа детали с произвольным положением в пространстве. Особое значение это имеет в контексте функций поворота и трансформаций. Создаются те же данные калибровки, что и при калибровке в кольце: наклонное положение измерительного щупа детали, значения срабатывания и радиус шарика измерительного щупа. Дополнительно может быть определена длина измерительного щупа в оси инструмента. Это возможно относительно конца или периметра шарика измерительного щупа. D качестве дополнительного результата определяется центр калибровочной сферы. Принцип измерения Процесс измерения подразделяется на следующие этапы: 1. Определение координат центра эталонной сферы 2. Определение данных калибровки Этот процесс может выполняться параллельно осям через переход или обход эталонной сферы. Условия Изображение 2-9 Калибровка на сфере (CYCLE976), пример перехода (промежуточное позиционирование параллельно оси) Диаметр эталонной сферы должен быть известен. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) Измерительные циклы 100 Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
