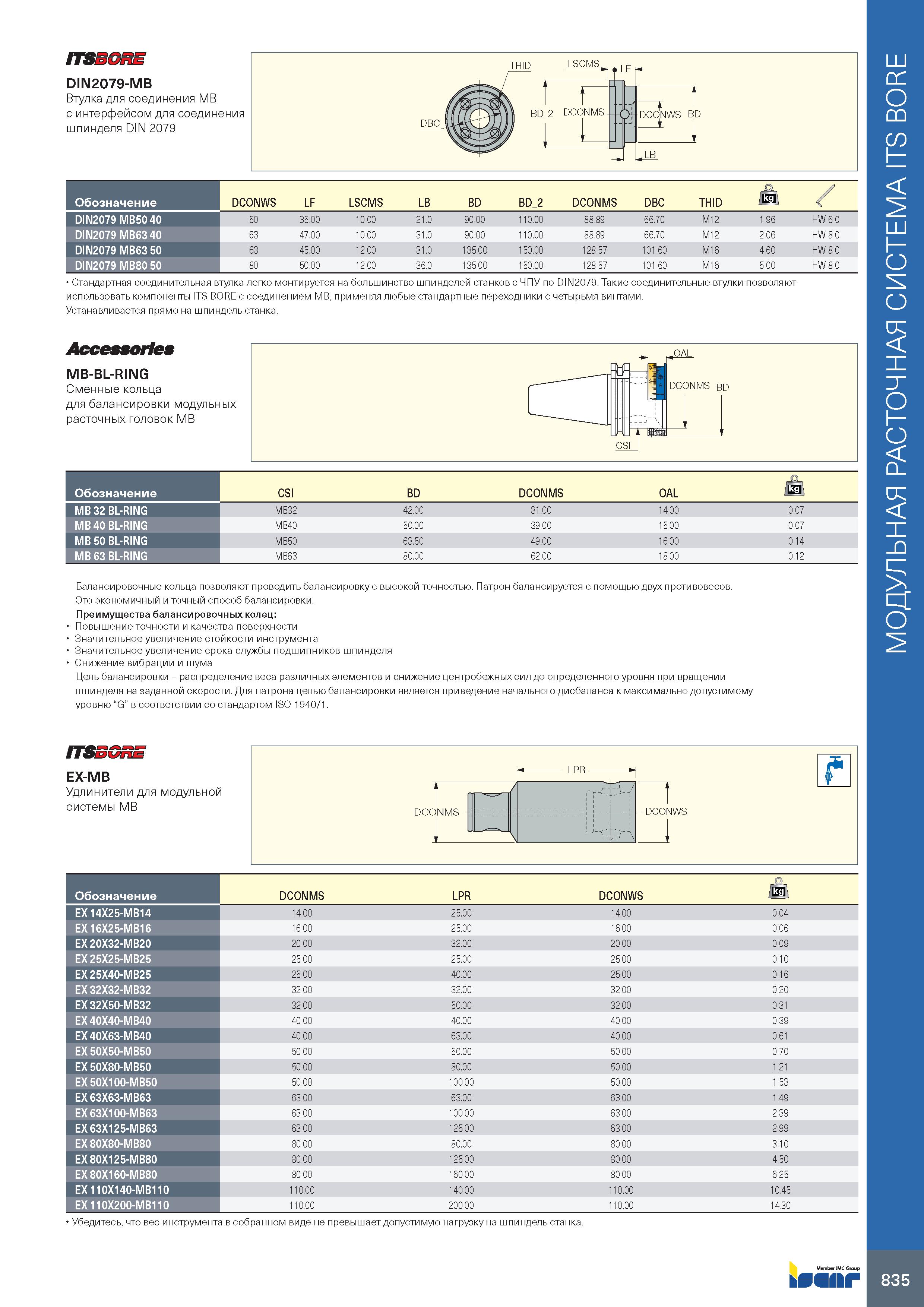

ITS3GRE DIN2079-MB Втулка для соединения MB с интерфейсом для соединения шпинделя DIN 2079 Обозначение DIN2079 MB50 40 DIN2079 MB63 40 DIN2079 MB63 50 DIN2079 MB80 50 DCONWS LF LSCMS LB BD BD 2 DCONMS DBC THID , ' 50 35.00 10.00 21.0 90.00 110.00 88.89 66.70 M12 1.96 HW 6.0 63 47.00 10.00 31.0 90.00 110.00 88.89 66.70 M12 2.06 HW 8.0 63 45.00 12.00 31.0 135.00 150.00 128.57 101.60 M16 4.60 HW 8.0 80 50.00 12.00 36.0 135.00 150.00 128.57 101.60 M16 5.00 HW 8.0 Стандартная соединительная втулка легко монтируется на большинство шпинделей станков с ЧПУ по DIN2079. Такие соединительные втулки позволяют использовать компоненты ITS BORE с соединением MB, применяя любые стандартные переходники с четырьмя винтами. Устанавливается прямо на шпиндель станка. Accessories MB-BL-RING Сменные кольца для балансировки модульных расточных головок MB Обозначение CSI BD DCONMS OAL jkg MB 32 BL-RING MB32 42.00 31.00 14.00 0.07 MB 40 BL-RING MB40 50.00 39.00 15.00 0.07 MB 50 BL-RING MB50 63.50 49.00 16.00 0.14 MB 63 BL-RING MB63 80.00 62.00 18.00 0.12 Балансировочные кольца позволяют проводить балансировку с высокой точностью. Патрон балансируется с помощью двух противовесов. Это экономичный и точный способ балансировки. Преимущества балансировочных колец: Повышение точности и качества поверхности Значительное увеличение стойкости инструмента Значительное увеличение срока службы подшипников шпинделя Снижение вибрации и шума Цель балансировки - распределение веса различных элементов и снижение центробежных сил до определенного уровня при вращении шпинделя на заданной скорости. Для патрона целью балансировки является приведение начального дисбаланса к максимально допустимому уровню “G” в соответствии со стандартом ISO 1940/1. ITSSGRE EX-MB Удлинители для модульной системы MB Обозначение DCONMS LPR DCONWS kg EX 14X25-MB14 14.00 25.00 14.00 0.04 EX 16X25-MB16 16.00 25.00 16.00 0.06 EX 20X32-MB20 20.00 32.00 20.00 0.09 EX 25X25-MB25 25.00 25.00 25.00 0.10 EX 25X40-MB25 25.00 40.00 25.00 0.16 EX 32X32-MB32 32.00 32.00 32.00 0.20 EX 32X50-MB32 32.00 50.00 32.00 0.31 EX 40X40-MB40 40.00 40.00 40.00 0.39 EX 40X63-MB40 40.00 63.00 40.00 0.61 EX 50X50-MB50 50.00 50.00 50.00 0.70 EX 50X80-MB50 50.00 80.00 50.00 1.21 EX 50X100-MB50 50.00 100.00 50.00 1.53 EX 63X63-MB63 63.00 63.00 63.00 1.49 EX 63X100-MB63 63.00 100.00 63.00 2.39 EX 63X125-MB63 63.00 125.00 63.00 2.99 EX 80X80-MB80 80.00 80.00 80.00 3.10 EX 80X125-MB80 80.00 125.00 80.00 4.50 EX 80X160-MB80 80.00 160.00 80.00 6.25 EX 110X140-MB110 110.00 140.00 110.00 10.45 EX 110X200-MB110 110.00 200.00 110.00 14.30 Убедитесь, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. 835 МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE
