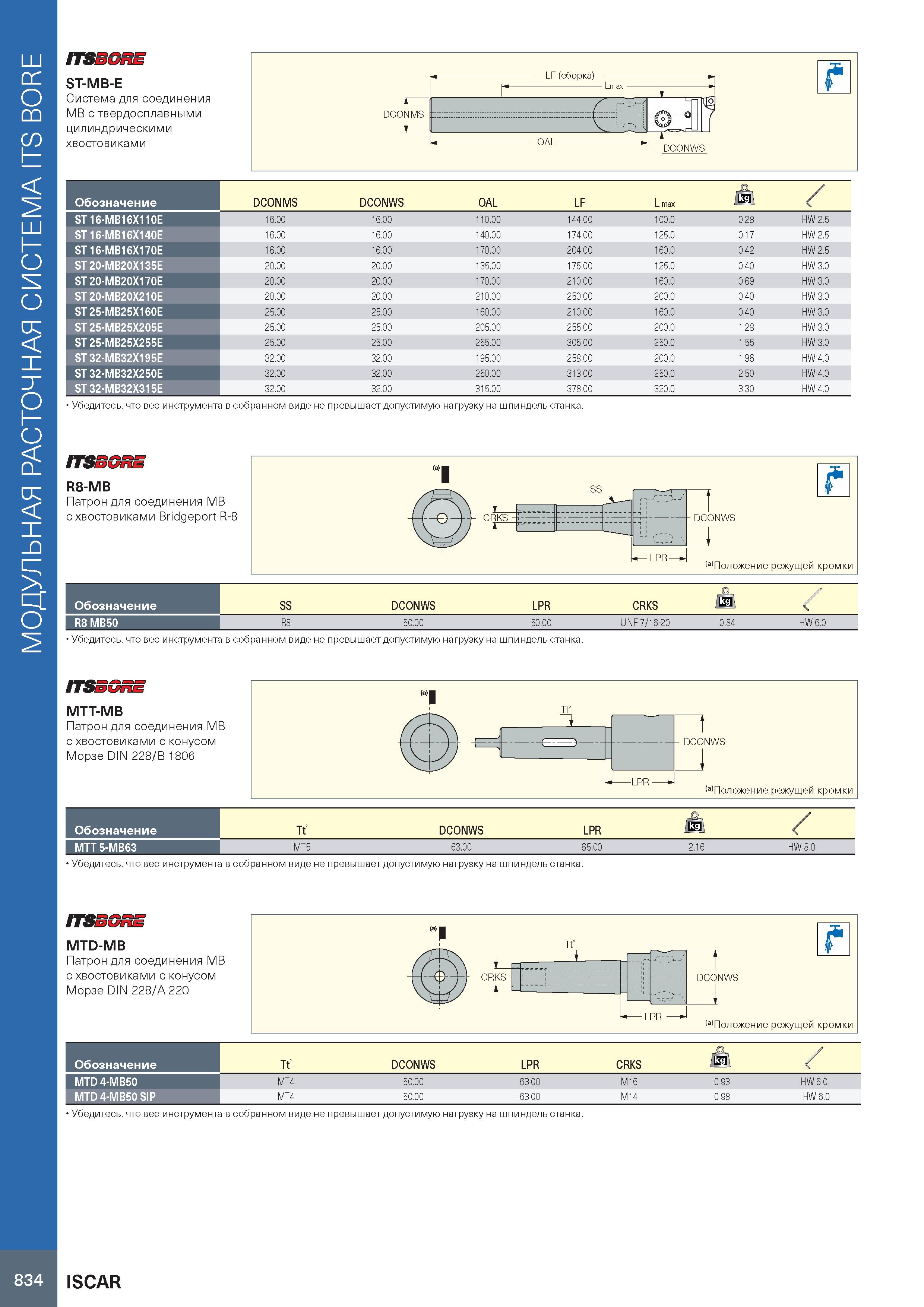

МОДУЛЬНАЯ РАСТОЧНАЯ СИСТЕМА ITS BORE ITSSGRE ST-MB-E Система для соединения MB с твердосплавными цилиндрическими хвостовиками Обозначение DCONMS DCONWS OAL LF L max jkg / ST 16-MB16X110E 16.00 16.00 110.00 144.00 100.0 0.28 HW 2.5 ST 16-MB16X140E 16.00 16.00 140.00 174.00 125.0 0.17 HW 2.5 ST 16-MB16X170E 16.00 16.00 170.00 204.00 160.0 0.42 HW 2.5 ST 20-MB20X135E 20.00 20.00 135.00 175.00 125.0 0.40 HW 3.0 ST 20-MB20X170E 20.00 20.00 170.00 210.00 160.0 0.69 HW 3.0 ST 20-MB20X210E 20.00 20.00 210.00 250.00 200.0 0.40 HW 3.0 ST 25-MB25X160E 25.00 25.00 160.00 210.00 160.0 0.40 HW 3.0 ST 25-MB25X205E 25.00 25.00 205.00 255.00 200.0 1.28 HW 3.0 ST 25-MB25X255E 25.00 25.00 255.00 305.00 250.0 1.55 HW 3.0 ST 32-MB32X195E 32.00 32.00 195.00 258.00 200.0 1.96 HW 4.0 ST 32-MB32X250E 32.00 32.00 250.00 313.00 250.0 2.50 HW 4.0 ST 32-MB32X315E 32.00 32.00 315.00 378.00 320.0 3.30 HW 4.0 Убедитесь, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. ITSSGRE R8-MB Патрон для соединения MB с хвостовиками Bridgeport R-8 Обозначение R8 MB50 SS DCONWS LPR CRKS Й , R8 50.00 50.00 UNF 7/16-20 0.84 HW 6.0 Убедитесь, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. ITSBGRE MTT-MB Патрон для соединения MB с хвостовиками с конусом Морзе DIN 228/B 1806 Обозначение MTT 5-MB63 Tt' DCONWS LPR jkg , MT5 63.00 65.00 2.16 HW 8.0 Убедитесь, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. ITSSGRE MTD-MB Патрон для соединения MB с хвостовиками с конусом Морзе DIN 228/А 220 Обозначение Tt' DCONWS LPR CRKS Jkg MTD 4-MB50 MT4 50.00 63.00 M16 0.93 HW 6.0 MTD 4-MB50 SIP MT4 50.00 63.00 M14 0.98 HW 6.0 Убедитесь, что вес инструмента в собранном виде не превышает допустимую нагрузку на шпиндель станка. 834 ISCAR
