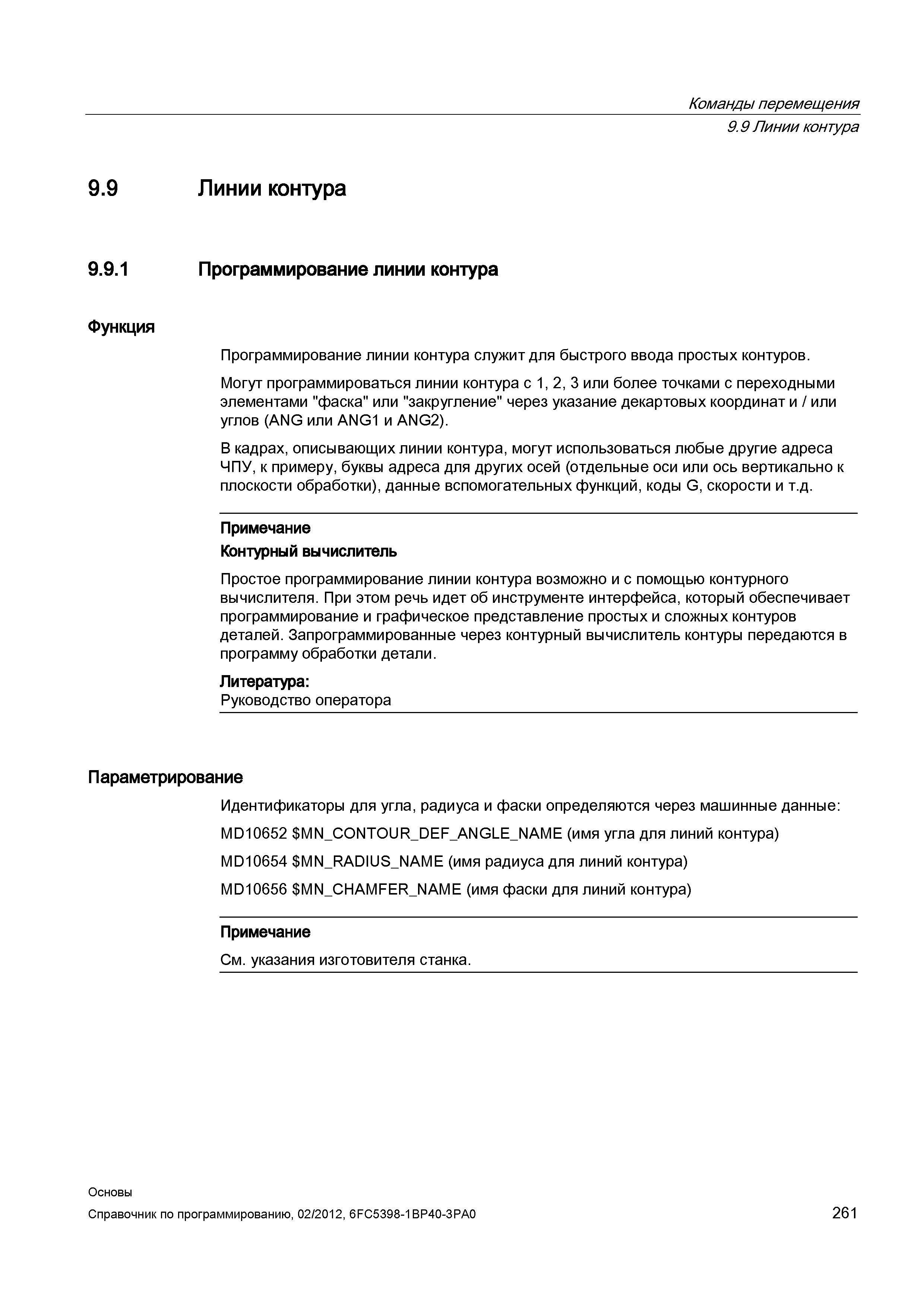

Программирование линии контура служит для быстрого ввода простых контуров Могут программироваться линии контура с 1 2 3 или более точками с

Программирование линии контура служит для быстрого ввода простых контуров. Могут программироваться линии контура с 1 2 3 или более точками с переходными элементами "фаска" или "закругление" через указание декартовых координат и или углов (ANG или ANG1 и ANG2). В кадрах описывающих линии контура могут использоваться любые другие адреса ЧПУ к примеру буквы адреса для других осей (отдельные оси или ось вертикально к плоскости обработки) данные вспомогательных функций коды G скорости и т.д. Примечание Контурный вычислитель Простое программирование линии контура возможно и с помощью контурного вычислителя. При этом речь идет об инструменте интерфейса который обеспечивает программирование и графическое представление простых и сложных контуров деталей. Запрограммированные через контурный вычислитель контуры передаются в программу обработки детали. Литература Руководство оператора Параметрирование Идентификаторы для угла радиуса и фаски определяются через машинные данные MD10652 MNCONTOURDEFANGLENAME (имя угла для линий контура) MD10654 MNRADIUSNAME (имя радиуса для линий контура) MD10656 MNCHAMFERNAME (имя фаски для линий контура) Примечание См. указания изготовителя станка. Основы 261 Команды перемещения 9.9 Линии контура 9.9 Линии контура 9.9.1 Программирование линии контура Функция
