Конечная точка прямой определяется следующими данными Угол ANG Одна декартова координата конечной точки (X2 или Z2) х А Х2 Z2 ANG Угол прямо Справочник SIEMENS 2012 Программирование 840D sl 828D Основы Стр. 262 0262 Lab2u

Обновлено 2020-04-14 06:49:57

Системы числового программного управления / CNC programming and machining SIEMENS \| Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.)

262 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.262

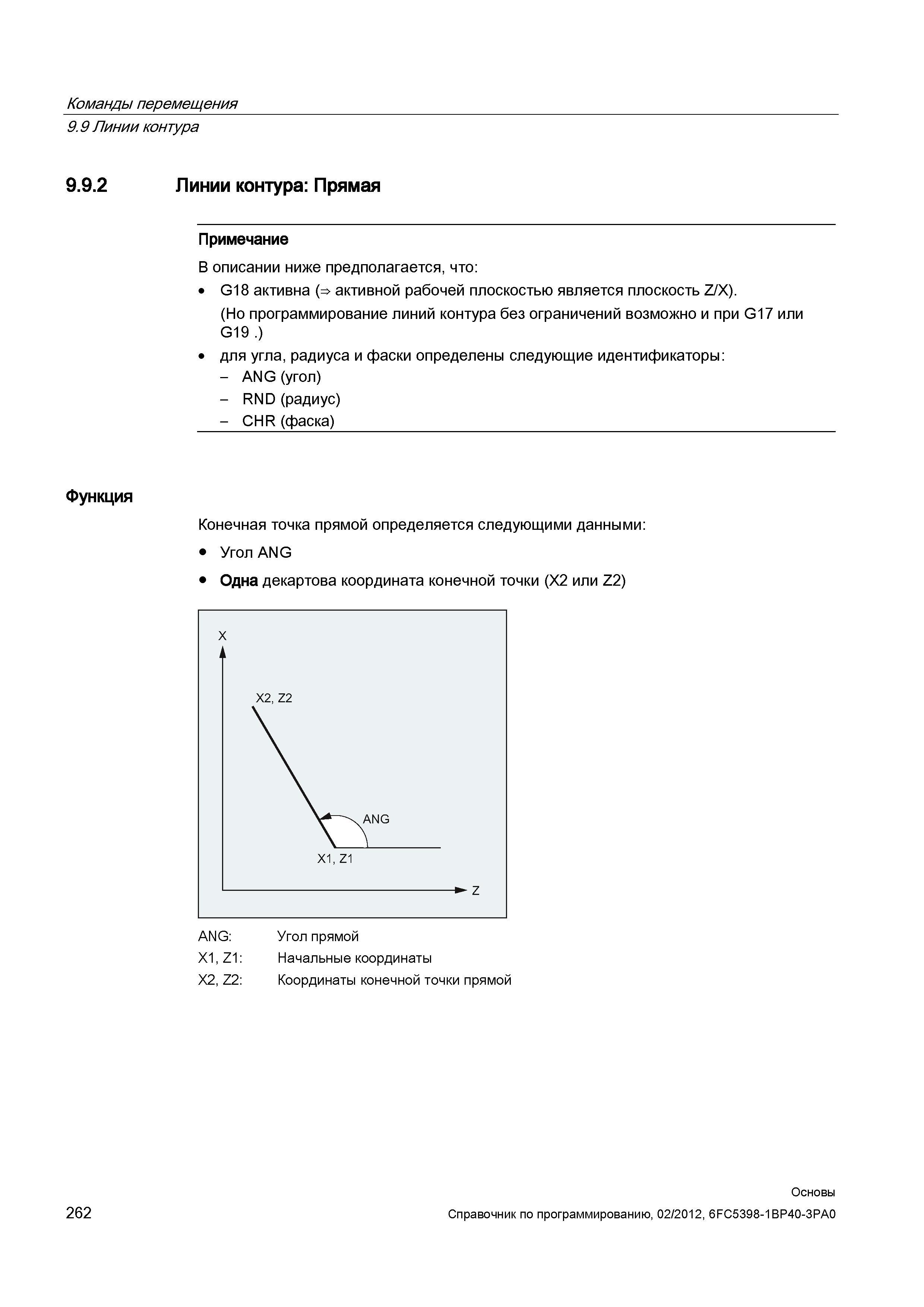

Конечная точка прямой определяется следующими данными Угол ANG Одна декартова координата конечной точки (X2 или Z2) х А Х2 Z2 ANG Угол прямо Конечная точка прямой определяется следующими данными Угол ANG Одна декартова координата конечной точки (X2 или Z2) х А Х2 Z2 ANG Угол прямой X1 Z1 Начальные координаты X2 Z2 Координаты конечной точки прямой 262 Основы Команды перемещения 9.9 Линии контура 9.9.2 Линии контура Прямая Примечание В описании ниже предполагается что G18 активна ( активной рабочей плоскостью является плоскость Z/X). (Но программирование линий контура без ограничений возможно и при G17 или G19 ) для угла радиуса и фаски определены следующие идентификаторы - ANG (угол) - RND (радиус) - CHR (фаска) Функция
