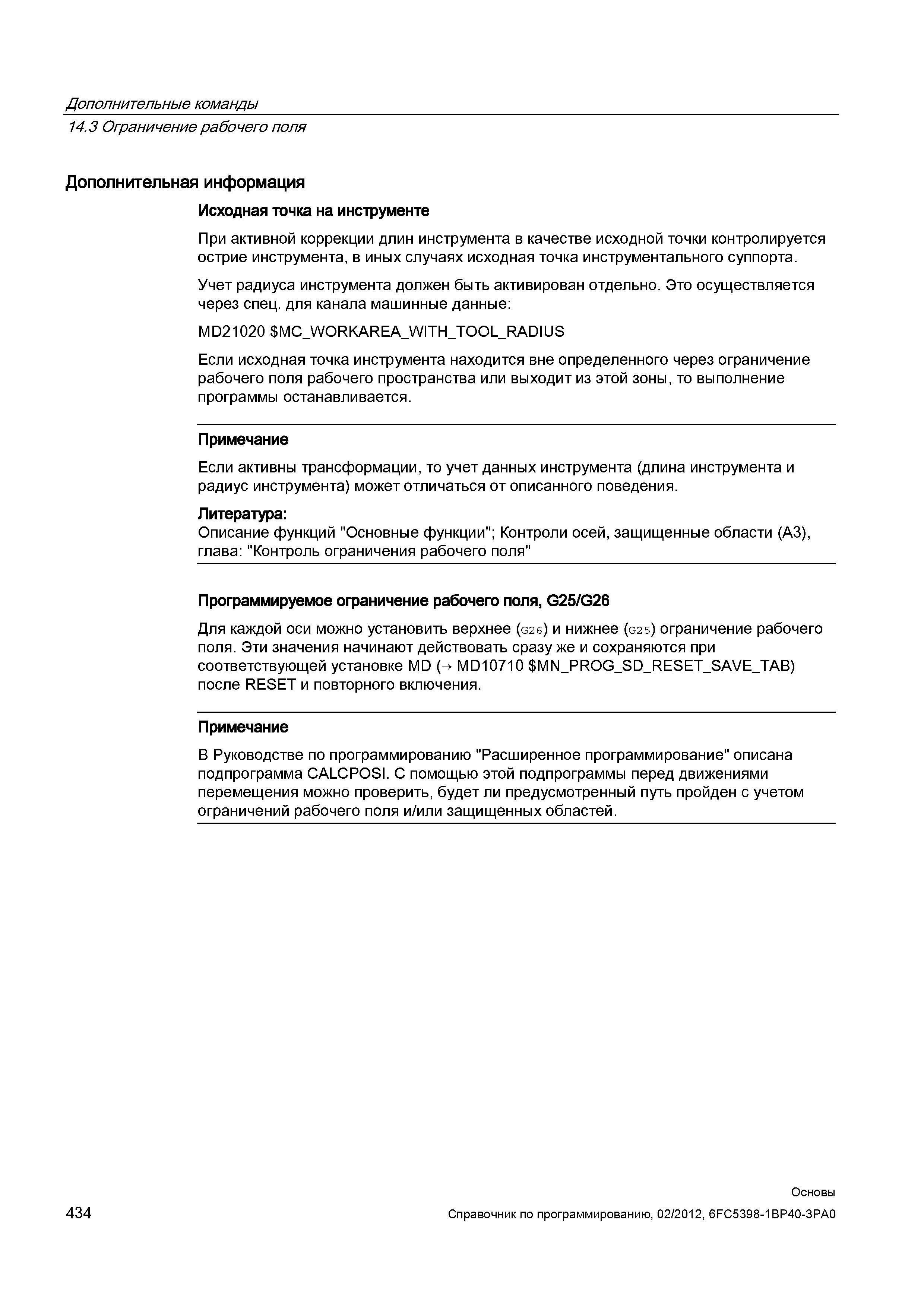

При активной коррекции длин инструмента в качестве исходной точки контролируется острие инструмента _ в иных случаях исходная точка инструментального суппорта. Учет радиуса инструмента должен быть активирован отдельно. Это осуществляется через спец. для канала машинные данные MD21020 MCWORKAREAWITHTOOLRADIUS Если исходная точка инструмента находится вне определенного через ограничение рабочего поля рабочего пространства или выходит из этой зоны то выполнение программы останавливается. Примечание Если активны трансформации то учет данных инструмента (длина инструмента и радиус инструмента) может отличаться от описанного поведения. Литература Описание функций "Основные функции"; Контроли осей защищенные области (A3) глава "Контроль ограничения рабочего поля" Программируемое ограничение рабочего поля G25 G26 Для каждой оси можно установить верхнее (G2 6) и нижнее (G25) ограничение рабочего поля. Эти значения начинают действовать сразу же и сохраняются при соответствующей установке MD ( MD10710 MNPROGSDRESETSAVETAB) после RESET и повторного включения. Примечание В Руководстве по программированию "Расширенное программирование" описана подпрограмма CALCPOSI. С помощью этой подпрограммы перед движениями перемещения можно проверить будет ли предусмотренный путь пройден с учетом ограничений рабочего поля и или защищенных областей. 434 Основы Дополнительные команды 14.3 Ограничение рабочего поля Дополнительная информация Исходная точка на инструменте
