Ограничение рабочего поля с walcs1 - walcs10 действует независимо от ограничения рабочего поля с walimon Если активны обе функции то действу

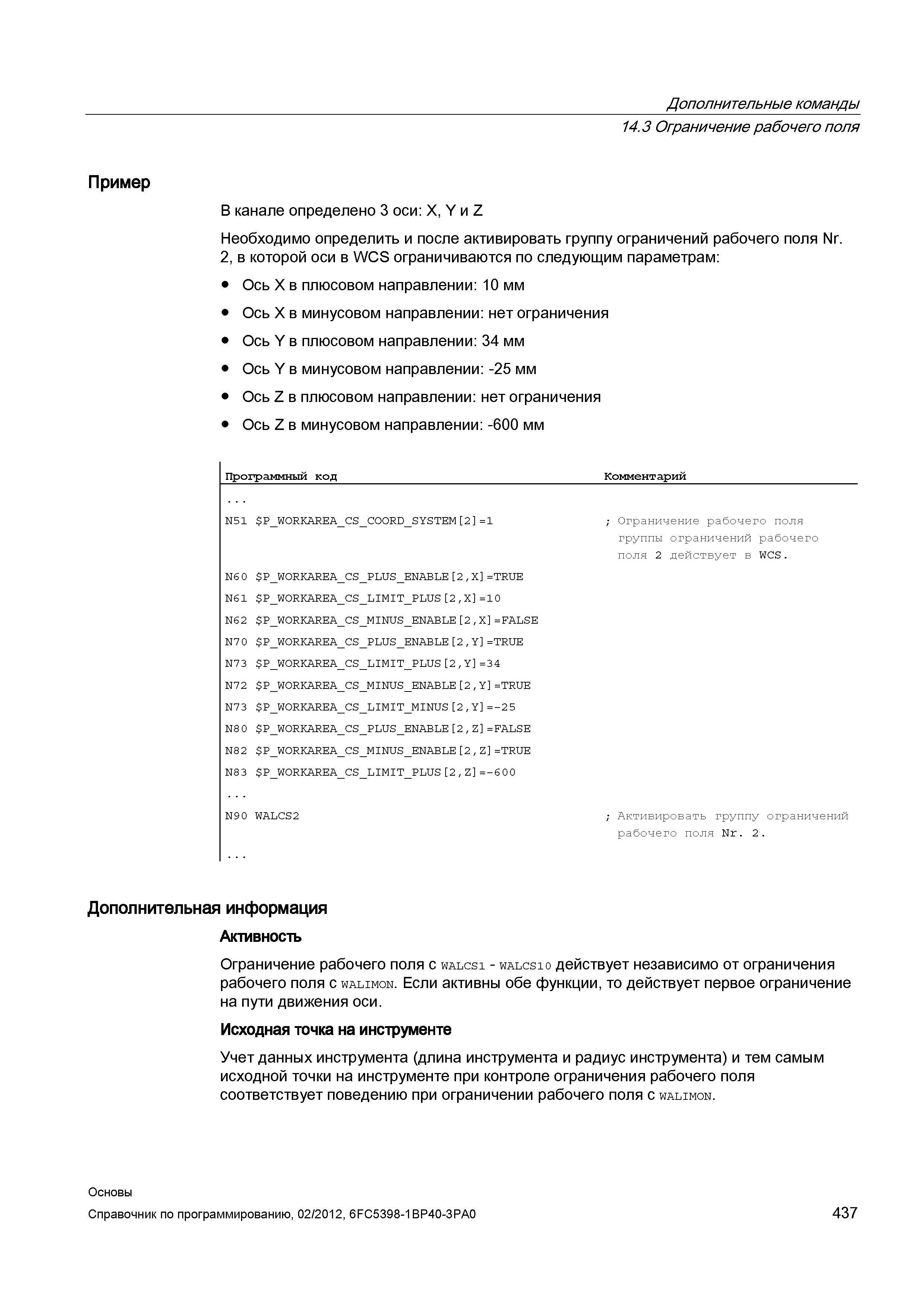

Ограничение рабочего поля с walcs1 - walcs10 действует независимо от ограничения рабочего поля с walimon. Если активны обе функции то действует первое ограничение на пути движения оси. Исходная точка на инструменте Учет данных инструмента (длина инструмента и радиус инструмента) и тем самым исходной точки на инструменте при контроле ограничения рабочего поля соответствует поведению при ограничении рабочего поля с walimon. Ограничение рабочего поля группы ограничений рабочего поля 2 действует в WCS. Активировать группу ограничений рабочего поля Nr. 2. Основы 437 Дополнительные команды 14.3 Ограничение рабочего поля Пример В канале определено 3 оси X/Y и Z Необходимо определить и после активировать группу ограничений рабочего поля Nr. 2 в которой оси в WCS ограничиваются по следующим параметрам Ось X в плюсовом направлении 10 мм Ось X в минусовом направлении нет ограничения Ось Y в плюсовом направлении 34 мм Ось Y в минусовом направлении -25 мм Ось Z в плюсовом направлении нет ограничения Ось Z в минусовом направлении -600 мм Программный код Комментарий N51 PW0RKAREACSC00RDSYSTEM 2 1 N6 0 PW0RKAREACSPLUSENABLE 2X TRUE N61 PW0RKAREACSLIMITPLUS 2X 10 N62 PW0RKAREACSMINUSENABLE 2X FALSE N70 PW0RKAREACSPLUSENABLE 2Y TRUE N73 PW0RKAREACSLIMITPLUS 2Y 34 N72 PW0RKAREACSMINUSENABLE 2Y TRUE N73 PW0RKAREACSLIMITMINUS 2Y -25 N8 0 PW0RKAREACSPLUSENABLE 2Z FALSE N82 PW0RKAREACSMINUSENABLE 2Z TRUE N83 PW0RKAREACSLIMITPLUS 2Z -600 N9 0 WALCS2 Дополнительная информация Активность
