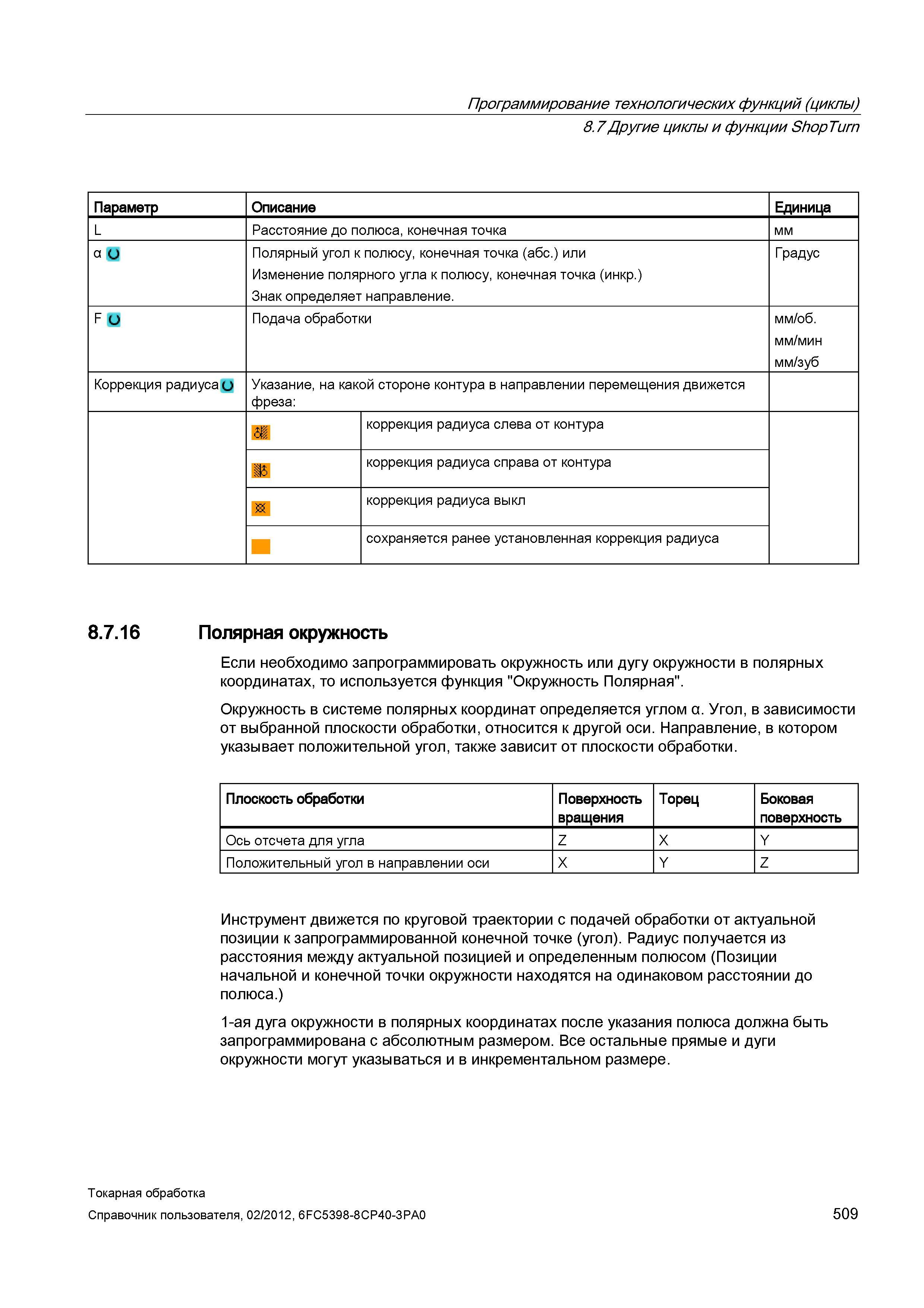

Полярная окружность Если необходимо запрограммировать окружность или дугу окружности в полярных координатах, то используется функция "Окружность Полярная". Окружность в системе полярных координат определяется углом а. Угол, в зависимости от выбранной плоскости обработки, относится к другой оси. Направление, в котором указывает положительной угол, также зависит от плоскости обработки. Плоскость обработки Поверхность вращения Торец Боковая поверхность Ось отсчета для угла Z Х Y Положительный угол в направлении оси Х Y Z Инструмент движется по круговой траектории с подачей обработки от актуальной позиции к запрограммированной конечной точке (угол). Радиус получается из расстояния между актуальной позицией и определенным полюсом (Позиции начальной и конечной точки окружности находятся на одинаковом расстоянии до полюса.) 1-ая дуга окружности в полярных координатах после указания полюса должна быть запрограммирована с абсолютным размером. Все остальные прямые и дуги окружности могут указываться и в инкрементальном размере. Токарная обработка Справочник пользователя, 509 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopTurn Параметр Описание Единица L Расстояние до полюса, конечная точка мм а о Полярный угол к полюсу, конечная точка (абс.) или Изменение полярного угла к полюсу, конечная точка (инкр.) Знак определяет направление. Градус F О Подача обработки мм/об. мм/мин мм/зуб Коррекция радиуса О Указание, на какой стороне контура в направлении перемещения движется фреза: коррекция радиуса слева от контура коррекция радиуса справа от контура коррекция радиуса выкл сохраняется ранее установленная коррекция радиуса 8.7.16
