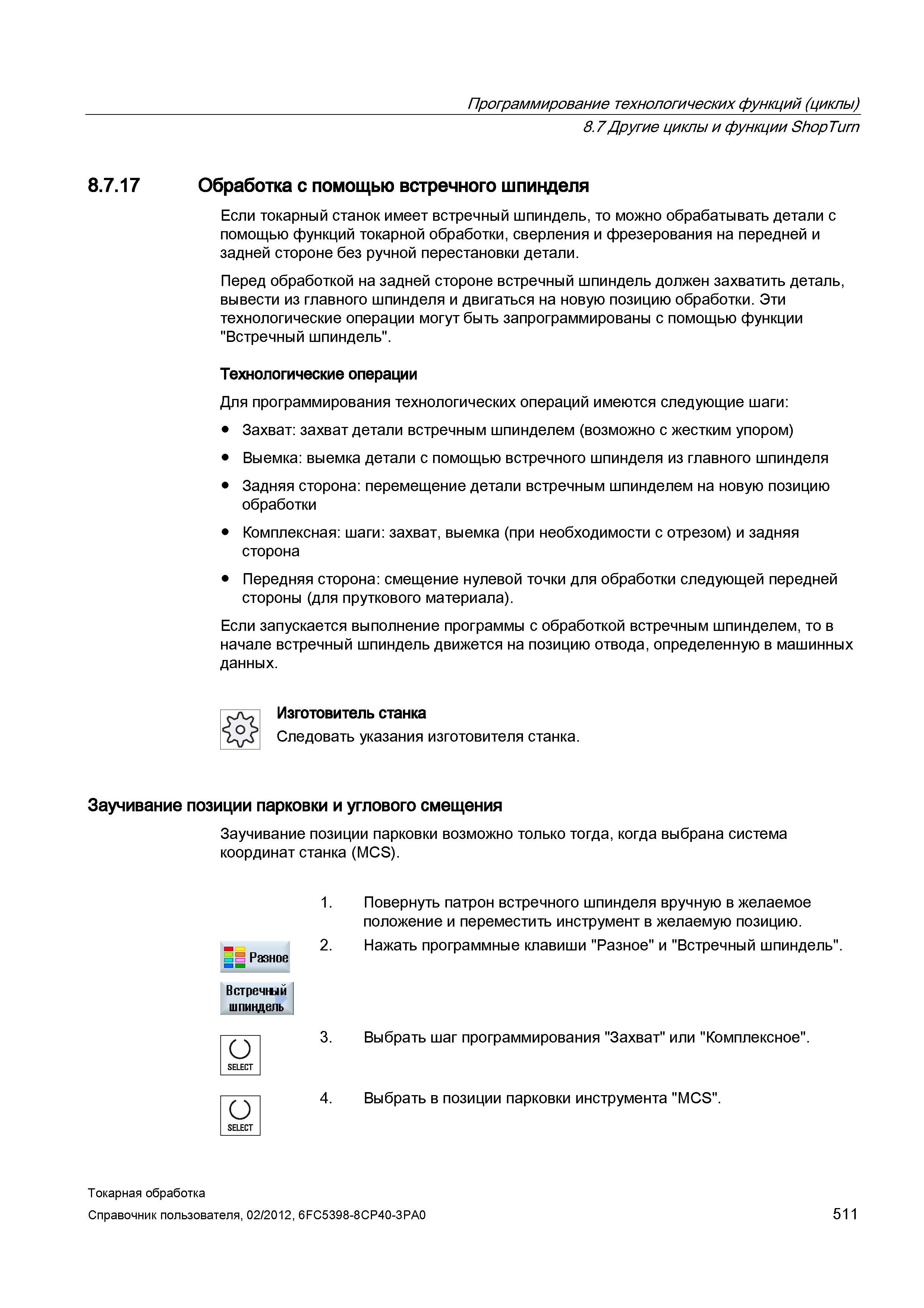

Обработка с помощью встречного шпинделя Если токарный станок имеет встречный шпиндель, то можно обрабатывать детали с помощью функций токарной обработки, сверления и фрезерования на передней и задней стороне без ручной перестановки детали. Перед обработкой на задней стороне встречный шпиндель должен захватить деталь, вывести из главного шпинделя и двигаться на новую позицию обработки. Эти технологические операции могут быть запрограммированы с помощью функции "Встречный шпиндель". Технологические операции Для программирования технологических операций имеются следующие шаги: Захват: захват детали встречным шпинделем (возможно с жестким упором) Выемка: выемка детали с помощью встречного шпинделя из главного шпинделя Задняя сторона: перемещение детали встречным шпинделем на новую позицию обработки Комплексная: шаги: захват, выемка (при необходимости с отрезом) и задняя сторона Передняя сторона: смещение нулевой точки для обработки следующей передней стороны (для пруткового материала). Если запускается выполнение программы с обработкой встречным шпинделем, то в начале встречный шпиндель движется на позицию отвода, определенную в машинных данных. Изготовитель станка Следовать указания изготовителя станка. Заучивание позиции парковки и углового смещения Заучивание позиции парковки возможно только тогда, когда выбрана система координат станка (МСБ). Встречшй шпиндель Повернуть патрон встречного шпинделя вручную в желаемое положение и переместить инструмент в желаемую позицию. Нажать программные клавиши "Разное" и "Встречный шпиндель". О Выбрать шаг программирования "Захват" или "Комплексное". 1 SELECT 4. Выбрать в позиции парковки инструмента "МСЭ". Токарная обработка Справочник пользователя, 511 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopTurn 8.7.17
