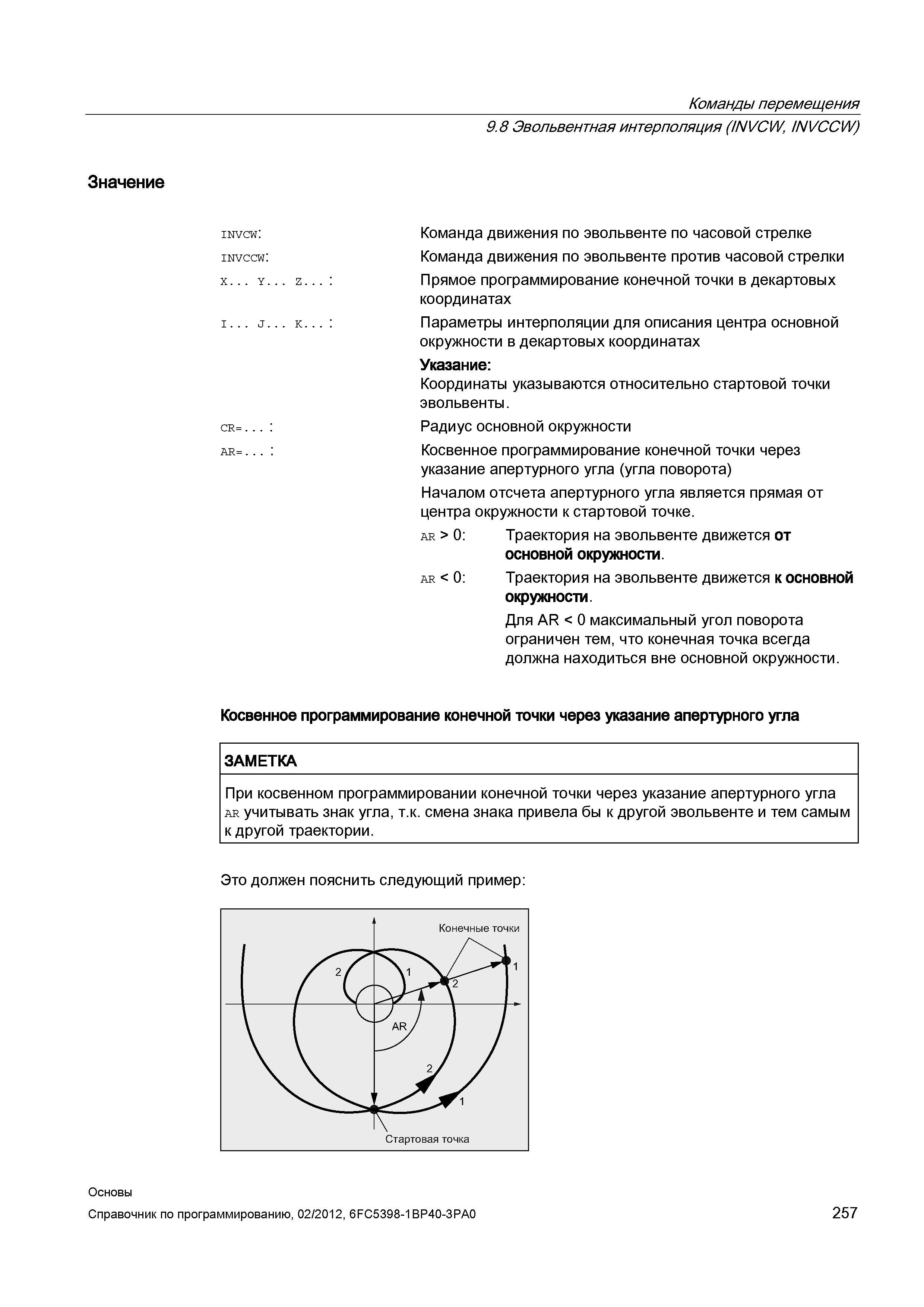

Параметры интерполяции для описания центра основной окружности в декартовых координатах Указание Координаты указываются относительно стартовой точки эвольвенты. Радиус основной окружности Косвенное программирование конечной точки через указание апертурного угла (угла поворота) Началом отсчета апертурного угла является прямая от центра окружности к стартовой точке. ar 0 Траектория на эвольвенте движется от основной окружности. ar 0 Траектория на эвольвенте движется к основной окружности. Для AR 0 максимальный угол поворота ограничен тем что конечная точка всегда должна находиться вне основной окружности. Косвенное программирование конечной точки через указание апертурного угла ЗАМЕТКА При косвенном программировании конечной точки через указание апертурного угла ar учитывать знак угла т.к. смена знака привела бы к другой эвольвенте и тем самым к другой траектории. Это должен пояснить следующий пример Основы 257 Команды перемещения Значение 9.8 Эвольвентная интерполяция (INVCW INVCCW) invcw invccw X... Y... Z. I... J... K. CR... ar... Команда движения по эвольвенте по часовой стрелке Команда движения по эвольвенте против часовой стрелки Прямое программирование конечной точки в декартовых координатах
