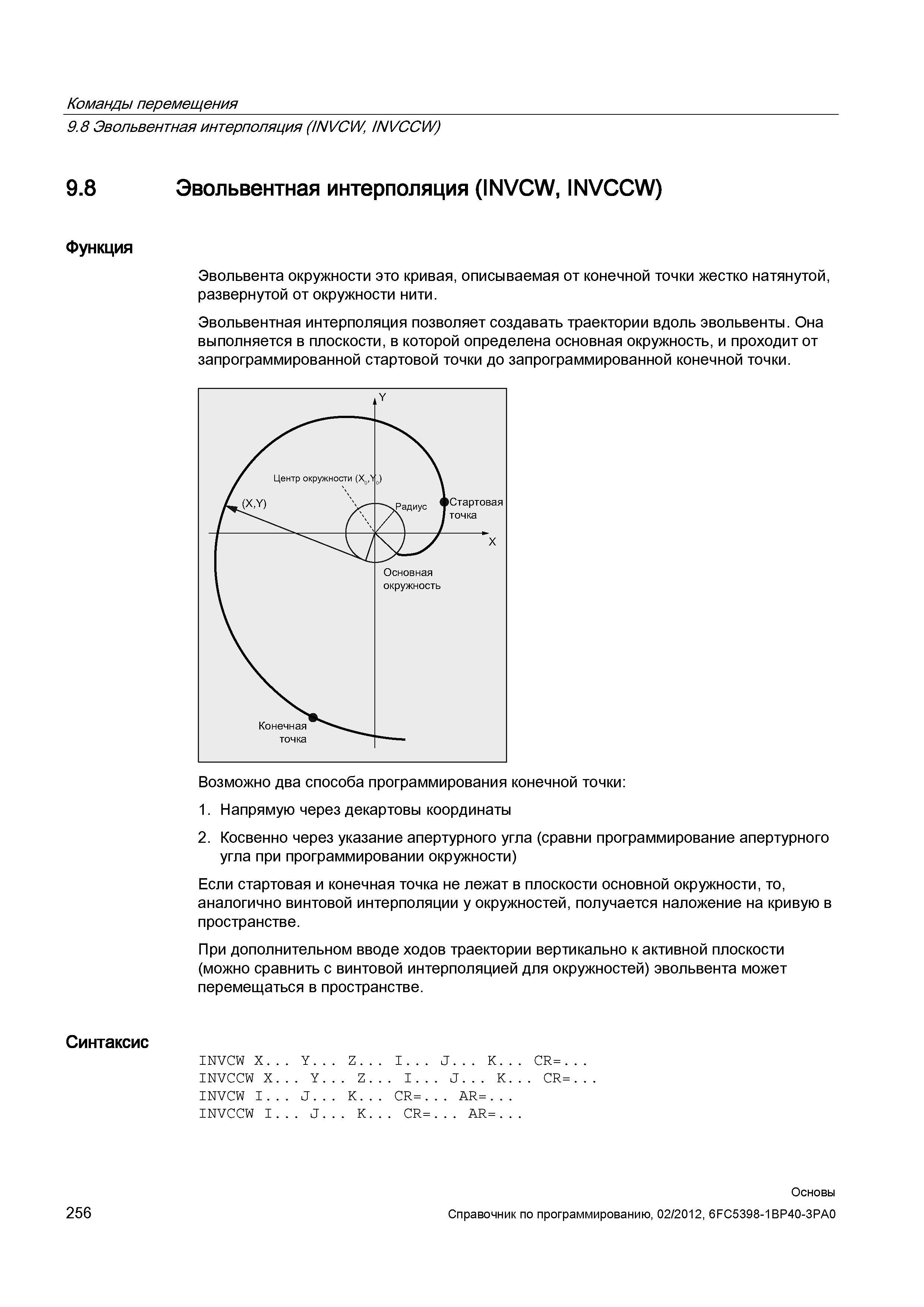

Команды перемещения на станках с ЧПУ Эвольвентная интерполяция (INVCW INVCCW) позволяет создавать траектории вдоль эвольвенты _ Она выполняется в плоскости в которой определена основная окружность и проходит от запрограммированной стартовой точки до запрограммированной конечной точки. Возможно два способа программирования конечной точки 1. Напрямую через декартовы координаты 2. Косвенно через указание апертурного угла (сравни программирование апертурного угла при программировании окружности) Если стартовая и конечная точка не лежат в плоскости основной окружности то аналогично винтовой интерполяции у окружностей получается наложение на кривую в пространстве. При дополнительном вводе ходов траектории вертикально к активной плоскости (можно сравнить с винтовой интерполяцией для окружностей) эвольвента может перемещаться в пространстве. стартовая точка Основная окружность Синтаксис INVCW X... Y... Z... I... J... K... CR... INVCCW X... Y... Z... I... J... K... CR... INVCW I... J... K... CR... AR... INVCCW I... J... K... CR... AR... 256 Основы Команды перемещения 9.8 Эвольвентная интерполяция (INVCW INVCCW) 9.8 Эвольвентная интерполяция (INVCW INVCCW) Функция Эвольвента окружности это кривая описываемая от конечной точки жестко натянутой развернутой от окружности нити. Эвольвентная интерполяция
