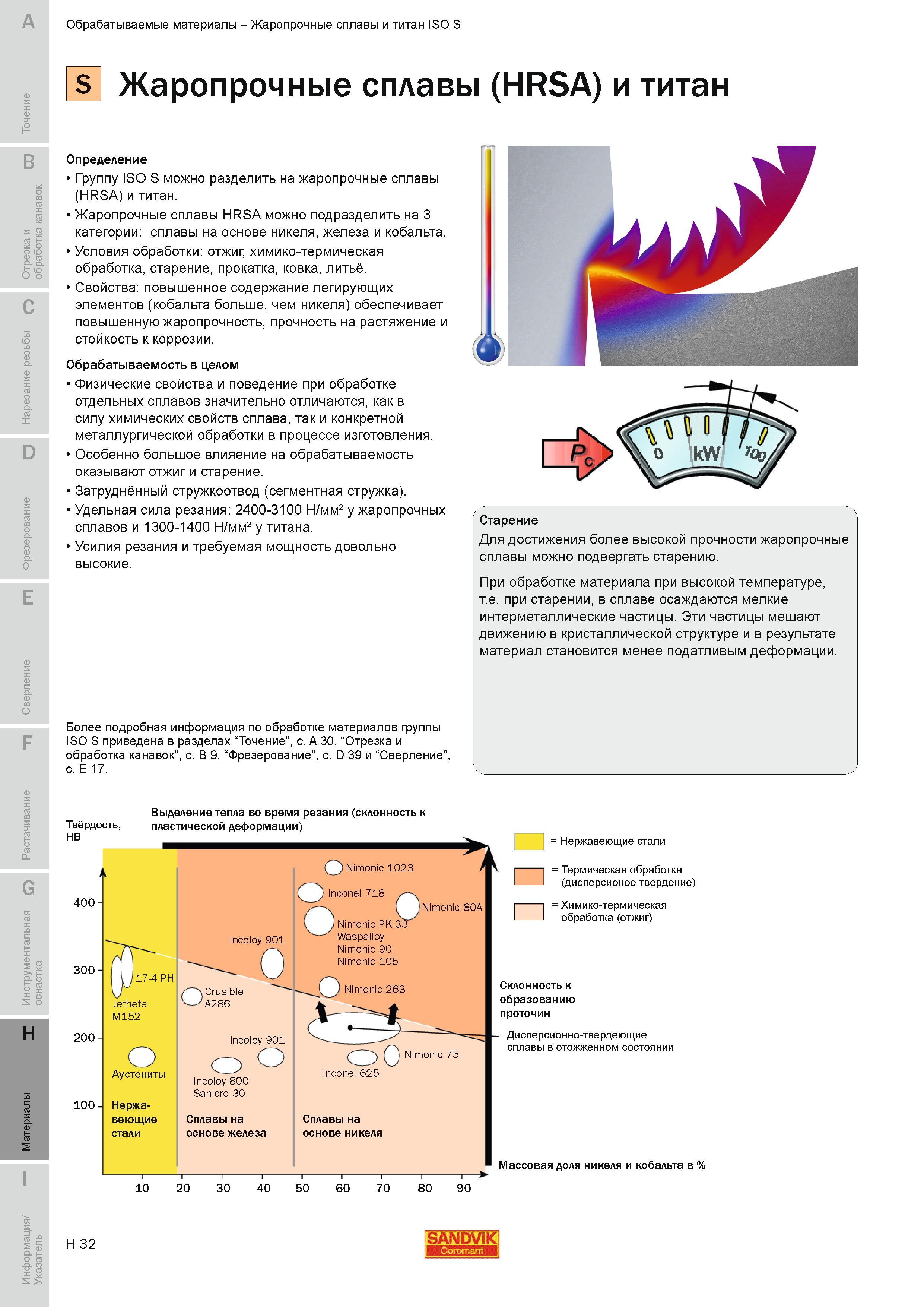

Группу ISO S можно разделить на жаропрочные сплавы (HRSA) и титан Свойства повышенное содержание легирующих элементов кобальта больше чем никеля об

Группу ISO S можно разделить на жаропрочные сплавы (HRSA) и титан Свойства повышенное содержание легирующих элементов кобальта больше чем никеля обеспечивает повышенную жаропрочность прочность на растяжение и стойкость к коррозии. Обрабатываемость в целом Физические свойства и поведение при обработке отдельных сплавов значительно отличаются как в силу химических свойств сплава так и конкретной металлургической обработки в процессе изготовления. Особенно большое влияение на обрабатываемость оказывают отжиг и старение. Затруднённый стружкоотвод (сегментная стружка). Удельная сила резания 2400-3100 Н/мм2 у жаропрочных сплавов и 1300-1400 Н/мм2 у титана. Усилия резания и требуемая мощность довольно высокие. Более подробная информация по обработке материалов группы ISO S приведена в разделах Точение с. A 30 Отрезка и обработка канавок с. В 9 Фрезерование с. D 39 и Сверление с. E 17. Старение Для достижения более высокой прочности жаропрочные сплавы можно подвергать старению. При обработке материала при высокой температуре т.е. при старении в сплаве осаждаются мелкие интерметаллические частицы. Эти частицы мешают движению в кристаллической структуре и в результате материал становится менее податливым деформации. Твёрдость HB 400 Выделение тепла во время резания (склонность к пластической деформации) 300- 200 100- 17-4 PH Jethete M152 О Аустениты Нержа- веющие стали Incoloy 901 О OCrusible A A286 Incoloy 901 Incoloy 800 Sanicro 30 Сплавы на основе железа Nimonic 1023 О Inconel 718 Nimonic 80A Nimonic PK 33 Waspalloy Nimonic 90 Nimonic 105 Nimonic 263 o 0Ni Nimonic 75 Inconel 625 Сплавы на основе никеля Нержавеющие стали Термическая обработка (дисперсионое твердение) Химико-термическая обработка (отжиг) Склонность к образованию проточин Дисперсионно-твердеющие сплавы в отожженном состоянии Массовая доля никеля и кобальта в % 10 20 30 40 50 60 70 80 90 H 32 SANDVIK Обрабатываемые материалы Жаропрочные сплавы и титан ISO S S Жаропрочные сплавы (HRSA) и титан Определение Жаропрочные сплавы HRSA можно подразделить на 3 категории сплавы на основе никеля железа и кобальта. Условия обработки отжиг химико-термическая обработка старение прокатка ковка литьё.
