Сверление ISO CMC Обрабатываемый Диаметр Подача Скорость Геометрия Марка сплава Код материал сверла резания ПЕРВЫЙ ВЫБОР Наибольшая Альтернативны

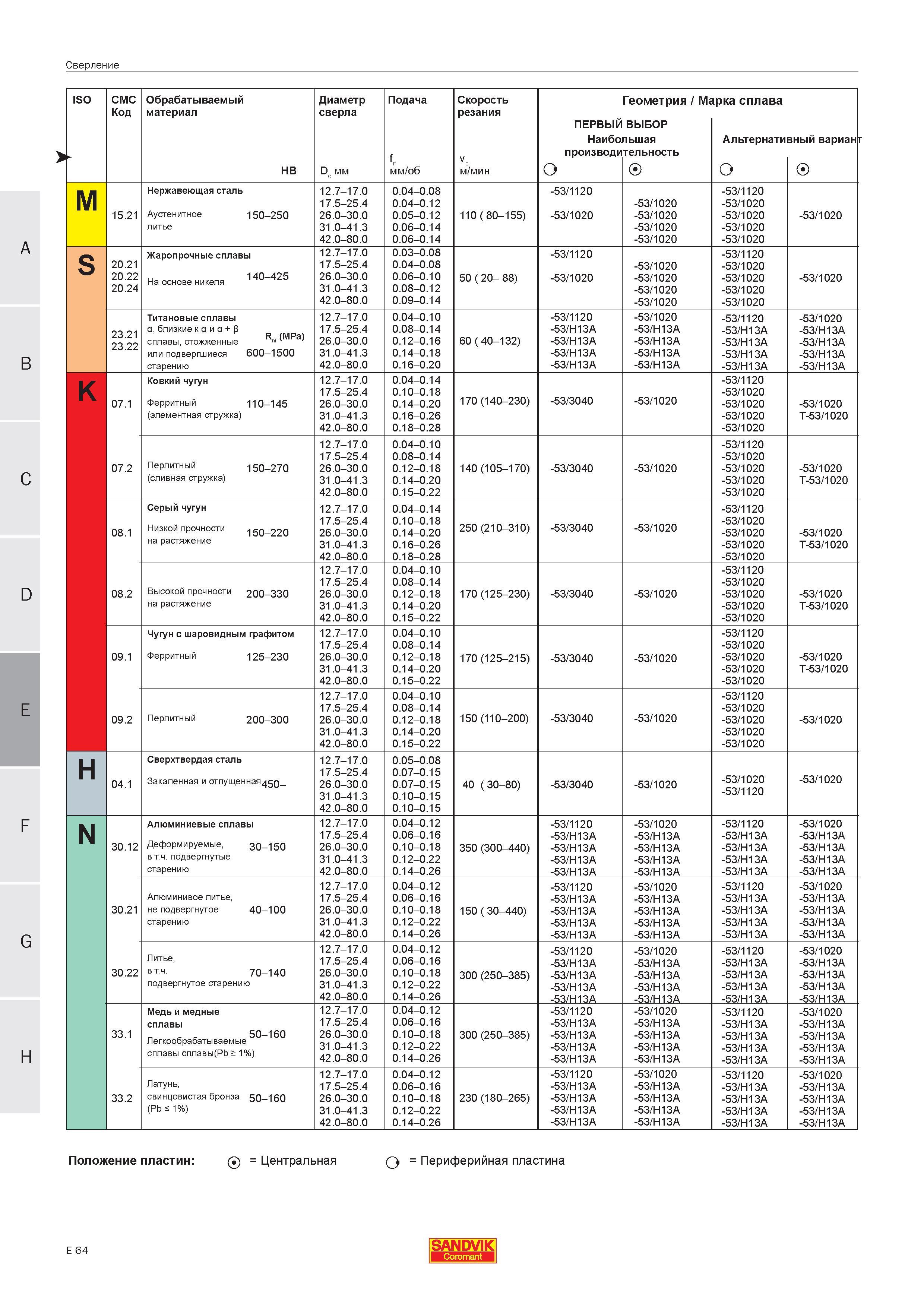

Сверление ISO CMC Обрабатываемый Диаметр Подача Скорость Геометрия Марка сплава Код материал сверла резания ПЕРВЫЙ ВЫБОР Наибольшая Альтернативный вариан - f производи тельность HB Dc мм мм/об м/мин M Нержавеющая сталь 12.7-17.0 0.04-0.08 -53 1120 -53 1120 17.5-25.4 0.04-0.12 -53 1020 -53 1020 15.21 Аустенитное 150-250 26.0-30.0 0.05-0.12 110 ( 80-155) -53 1020 -53 1020 -53 1020 -53 1020 литье 31.0-41.3 0.06-0.14 -53 1020 -53 1020 A 42.0-80.0 0.06-0.14 -53 1020 -53 1020 S 20.21 Жаропрочные сплавы 12.7-17.0 17.5-25.4 0.03-0.08 0.04-0.08 -53 1120 -53 1020 -53 1120 -53 1020 20.22 20.24 140-425 На основе никеля 26.0-30.0 31.0-41.3 42.0-80.0 0.06-0.10 0.08-0.12 0.09-0.14 50 ( 20- 88) -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 Титановые сплавы 12.7-17.0 0.04-0.10 -53 1120 -53 1020 -53 1120 -53 1020 23.21 23.22 а близкие к а и а + В R (MPa) сплавы отожженные m' 17.5-25.4 26.0-30.0 0.08-0.14 0.12-0.16 60 ( 40-132) -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A в или подвергшиеся 600-1500 старению 31.0-41.3 42.0-80.0 0.14-0.18 0.16-0.20 -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A K Ковкий чугун 12.7-17.0 0.04-0.14 -53 1120 07.1 Ферритный 110 145 (элементная стружка) 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.10-0.18 0.14-0.20 0.16-0.26 0.18-0.28 170 (140-230) -53 3040 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 12.7-17.0 0.04-0.10 -53 1120 Перлитный 150-270 17.5-25.4 0.08-0.14 -53 1020 C 07.2 26.0-30.0 0.12-0.18 140 (105-170) -53 3040 -53 1020 -53 1020 -53 1020 (сливная стружка) 31.0-41.3 42.0-80.0 0.14-0.20 0.15-0.22 -53 1020 -53 1020 T-53 1020 Серый чугун 12.7-17.0 0.04-0.14 -53 1120 08.1 Низкой прочности 150 220 на растяжение 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.10-0.18 0.14-0.20 0.16-0.26 0.18-0.28 250 (210-310) -53 3040 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 12.7-17.0 0.04-0.10 -53 1120 17.5-25.4 0.08-0.14 -53 1020 D 08.2 Высокой прочности 200-330 26.0-30.0 0.12-0.18 170 (125-230) -53 3040 -53 1020 -53 1020 -53 1020 на растяжение 31.0-41.3 42.0-80.0 0.14-0.20 0.15-0.22 -53 1020 -53 1020 T-53 1020 09.1 Чугун с шаровидным графитом Ферритный 125-230 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.08-0.14 0.12-0.18 0.14-0.20 0.15-0.22 170 (125-215) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 12.7-17.0 0.04-0.10 -53 1120 E 09.2 Перлитный 200-300 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.08-0.14 0.12-0.18 0.14-0.20 0.15-0.22 150 (110-200) -53 3040 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 H 04.1 Сверхтвердая сталь Закаленная и отпущенн ая450- 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.05-0.08 0.07-0.15 0.07-0.15 0.10-0.15 0.10-0.15 40 ( 30-80) -53 3040 -53 1020 -53 1020 -53 1120 -53 1020 F N Алюминиевые сплавы 12.7-17.0 0.04-0.12 -53 1120 -53 1020 -53 1120 -53 1020 30.12 Деформируемые 30-150 17.5-25.4 26.0-30.0 0.06-0.16 0.10-0.18 350 (300-440) -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A -53 H13A в тч. подвергнутые 31.0-41.3 0.12-0.22 -53 H13A -53 H13A -53 H13A -53 H13A старению 42.0-80.0 0.14-0.26 -53 H13A -53 H13A -53 H13A -53 H13A 12.7-17.0 0.04-0.12 -53 1120 -53 1020 -53 1120 -53 1020 Алюминивое литье 17.5-25.4 0.06-0.16 -53 H13A -53 H13A -53 H13A -53 H13A 30.21 не подвергнутое 40-100 26.0-30.0 0.10-0.18 150 ( 30-440) -53 H13A -53 H13A -53 H13A -53 H13A старению 31.0-41.3 0.12-0.22 -53 H13A -53 H13A -53 H13A -53 H13A G 42.0-80.0 0.14-0.26 -53 H13A -53 H13A -53 H13A -53 H13A 30.22 Литье в тч. 70-140 подвергнутое старению 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.12 0.06-0.16 0.10-0.18 0.12-0.22 0.14-0.26 300 (250-385) -53 1120 -53 H13A -53 H13A -53 H13A -53 H13A -53 1020 -53 H13A -53 H13A -53 H13A -53 H13A -53 1120 -53 H13A -53 H13A -53 H13A -53 H13A -53 1020 -53 H13A -53 H13A -53 H13A -53 H13A H 33.1 Медь и медные сплавы 50-160 Легкообрабатываемые сплавы сплавы(РЬ 1%) 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.12 0.06-0.16 0.10-0.18 0.12-0.22 0.14-0.26 300 (250-385) -53 1120 -53 H13A -53 H13A -53 H13A -53 H13A -53 1020 -53 H13A -53 H13A -53 H13A -53 H13A -53 1120 -53 H13A -53 H13A -53 H13A -53 H13A -53 1020 -53 H13A -53 H13A -53 H13A -53 H13A 12.7-17.0 0.04-0.12 -53 1120 -53 1020 -53 1120 -53 1020 Латунь 17.5-25.4 0.06-0.16 -53 H13A -53 H13A -53 H13A -53 H13A 33.2 свинцовистая бронза 50-160 26.0-30.0 0.10-0.18 230 (180-265) -53 H13A -53 H13A -53 H13A -53 H13A (Pb 1%) 31.0-41.3 0.12-0.22 -53 H13A -53 H13A -53 H13A -53 H13A 42.0-80.0 0.14-0.26 -53 H13A -53 H13A -53 H13A -53 H13A Положение пластин Центральная Q Периферийная пластина E 64 SANDVIK Coromant
