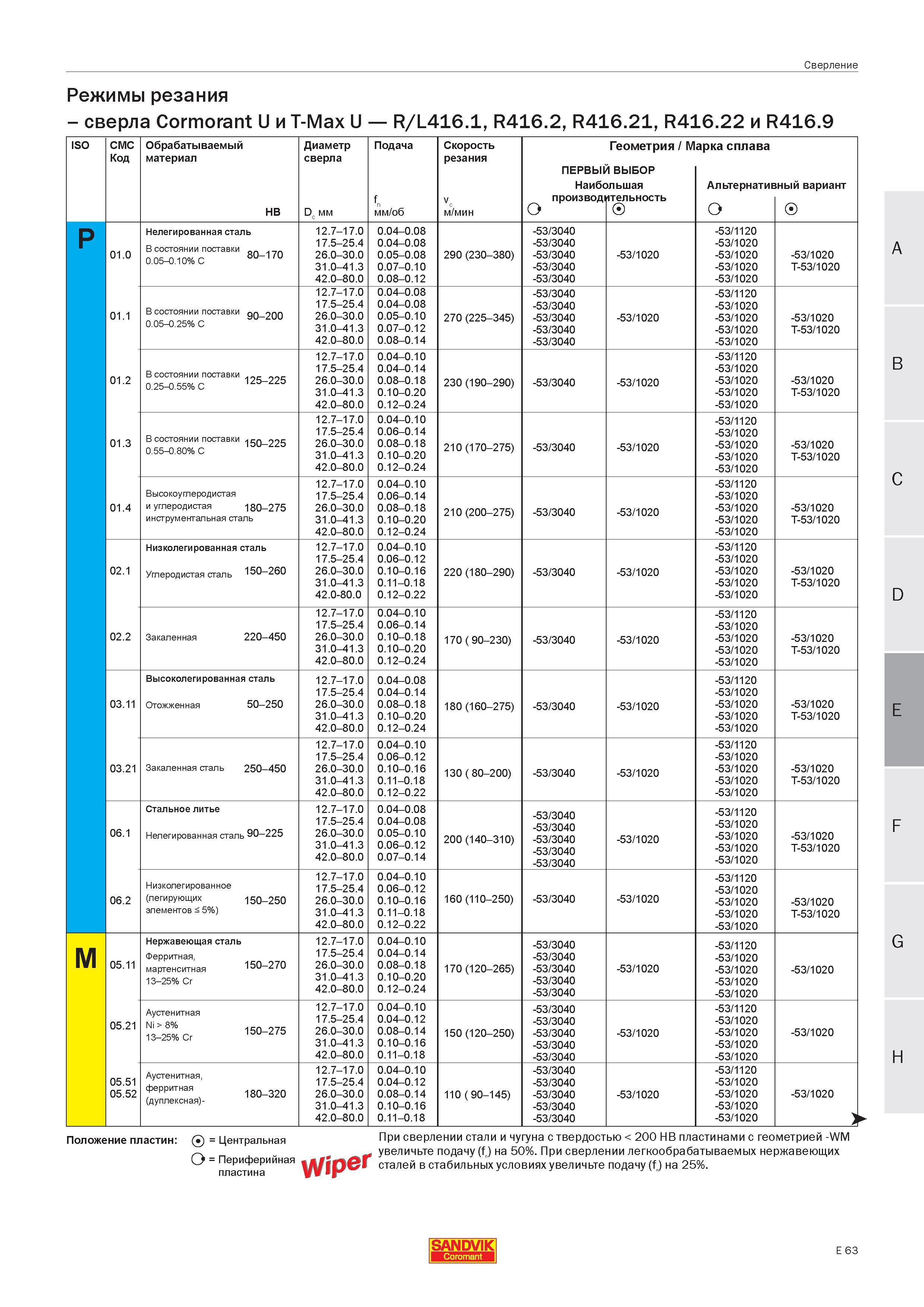

Режимы резания сверла Sandvik Cormorant U и T-Max U R L416 1 R416 2 R416 21 R416 22 и R416 9 ISO CMC Код Обрабатываемый материал HB Диаметр сверл

Режимы резания сверла Sandvik Cormorant U и T-Max U R L416.1 R416.2 R416.21 R416.22 и R416.9 ISO CMC Код Обрабатываемый материал HB Диаметр сверла Dc мм Подача fn мм/об Скорость резания vc м/мин Ss с Пр О Геометрия М ВЫБОР льшая ительность арка сплава Альтернатив О ный вариант P 01.0 Нелегированная стал В состоянии поставки 0.05-0.10% C 80-170 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.08 0.04-0.08 0.05-0.08 0.07-0.10 0.08-0.12 290 (230-380) -53 3040 -53 3040 -53 3040 -53 3040 -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 01.1 В состоянии поставки 90 200 0.05-0.25% C 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.08 0.04-0.08 0.05-0.10 0.07-0.12 0.08-0.14 270 (225-345) 55555 33333 о 4 4 4 4 4 ООООО -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 01.2 В состоянии поставки 0.25-0.55% C 125-225 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.04-0.14 0.08-0.18 0.10-0.20 0.12-0.24 230 (190-290) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 01.3 0 состоянии поставки 150 225 0.55-0.80% C 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.14 0.08-0.18 0.10-0.20 0.12-0.24 210 (170-275) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 01.4 Высокоуглеродистая и углеродистая 180-275 инструментальная сталь 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.14 0.08-0.18 0.10-0.20 0.12-0.24 210 (200-275) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 02.1 Низколегированная сталь Углеродистая сталь 150-260 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.12 0.10-0.16 0.11-0.18 0.12-0.22 220 (180-290) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 02.2 Закаленная 220-450 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.14 0.10-0.18 0.10-0.20 0.12-0.24 170 ( 90-230) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 03.11 Высоколегированная сталь Отожженная 50-250 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.08 0.04-0.14 0.08-0.18 0.10-0.20 0.12-0.24 180 (160-275) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 03.21 Закаленная сталь 250-450 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.12 0.10-0.16 0.11-0.18 0.12-0.22 130 ( 80-200) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 06.1 Стальное литье Нелегированная сталь 90-225 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.08 0.04-0.08 0.05-0.10 0.06-0.12 0.07-0.14 200 (140-310) -53 3040 -53 3040 -53 3040 -53 3040 -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 06.2 Низколегированное (легирующих 150-250 элементов s 5%) 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.06-0.12 0.10-0.16 0.11-0.18 0.12-0.22 160 (110-250) -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 T-53 1020 M 05.11 Нержавеющая сталь Ферритная мартенситная 150-270 13-25% Cr 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.04-0.14 0.08-0.18 0.10-0.20 0.12-0.24 170 (120-265) -53 3040 -53 3040 -53 3040 -53 3040 -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 05.21 Аустенитная Ni8% 150-275 13-25% Cr 150-275 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.04-0.12 0.08-0.14 0.10-0.16 0.11-0.18 150 (120-250) -53 3040 -53 3040 -53 3040 -53 3040 -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 05.51 05.52 Аустенитная Ферритная 180-320 (дуплексная)- 12.7-17.0 17.5-25.4 26.0-30.0 31.0-41.3 42.0-80.0 0.04-0.10 0.04-0.12 0.08-0.14 0.10-0.16 0.11-0.18 110 ( 90-145) -53 3040 -53 3040 -53 3040 -53 3040 -53 3040 -53 1020 -53 1120 -53 1020 -53 1020 -53 1020 -53 1020 -53 1020 ) Положение пластин О Центральная Периферийная пластина Wip r При сверлении стали и чугуна с твердостью 200 HB пластинами с геометрией -WM увеличьте подачу (fn) на 50%. При сверлении легкообрабатываемых нержавеющих сталей в стабильных условиях увеличьте подачу (fn) на 25%. SANDVIK E 63 Сверление
