Сверла предназначены для сверления листовых деталей сложенных пакетами с зазорами между листами или без зазоров Максимальная величина зазора 1 мм

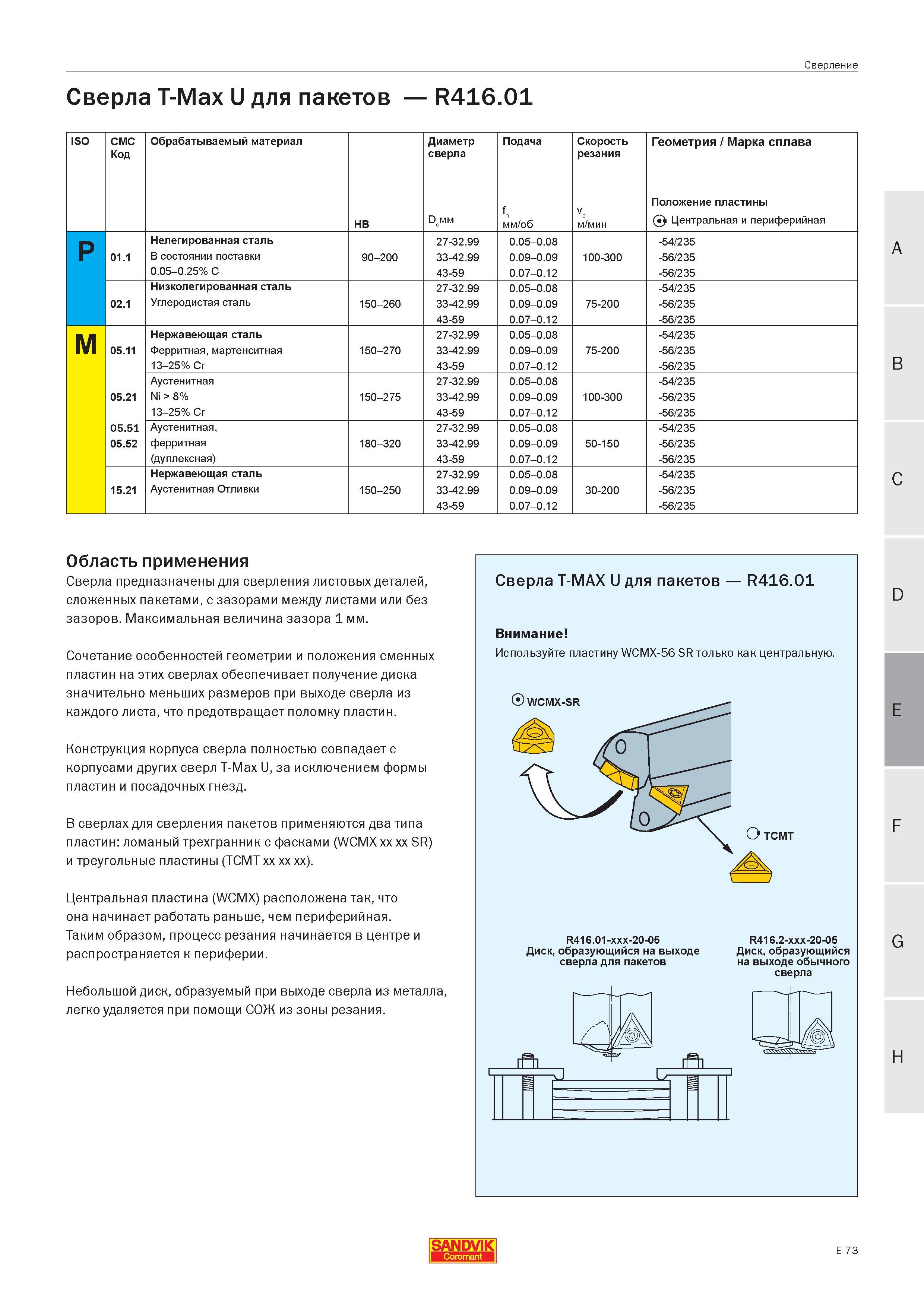

Сверла предназначены для сверления листовых деталей сложенных пакетами с зазорами между листами или без зазоров. Максимальная величина зазора 1 мм. Сочетание особенностей геометрии и положения сменных пластин на этих сверлах обеспечивает получение диска значительно меньших размеров при выходе сверла из каждого листа что предотвращает поломку пластин. Конструкция корпуса сверла полностью совпадает с корпусами других сверл T-Max U за исключением формы пластин и посадочных гнезд. В сверлах для сверления пакетов применяются два типа пластин ломаный трехгранник с фасками (WCMX xx xx SR) и треугольные пластины (TCMT xx xx xx). Центральная пластина (WCMX) расположена так что она начинает работать раньше чем периферийная. Таким образом процесс резания начинается в центре и распространяется к периферии. Небольшой диск образуемый при выходе сверла из металла легко удаляется при помощи СОЖ из зоны резания. SANDVIK E 73 Сверление Сверла T-Max U для пакетов R416.01 ISO CMC Код Обрабатываемый материал HB Диаметр сверла й Подача fn мм/об Скорость резания vc м/мин Геометрия Марка сплава Положение пластины ( ) Центральная и периферийная n Нелегированная сталь 27-32.99 0.05-0.08 -54 235 P 01.1 В состоянии поставки 90-200 33-42.99 0.09-0.09 100-300 -56 235 0.05-0.25% C 43-59 0.07-0.12 -56 235 Низколегированная сталь 27-32.99 0.05-0.08 -54 235 02.1 Углеродистая сталь 150-260 33-42.99 0.09-0.09 75-200 -56 235 43-59 0.07-0.12 -56 235 Нержавеющая сталь 27-32.99 0.05-0.08 -54 235 M 05.11 Ферритная мартенситная 150-270 33-42.99 0.09-0.09 75-200 -56 235 13-25% Cr 43-59 0.07-0.12 -56 235 Аустенитная 27-32.99 0.05-0.08 -54 235 05.21 Ni 8% 150-275 33-42.99 0.09-0.09 100-300 -56 235 13-25% Cr 43-59 0.07-0.12 -56 235 05.51 Аустенитная 27-32.99 0.05-0.08 -54 235 05.52 ферритная 180-320 33-42.99 0.09-0.09 50-150 -56 235 (дуплексная) 43-59 0.07-0.12 -56 235 Нержавеющая сталь 27-32.99 0.05-0.08 -54 235 15.21 Аустенитная Отливки 150-250 33-42.99 0.09-0.09 30-200 -56 235 43-59 0.07-0.12 -56 235 Область применения
