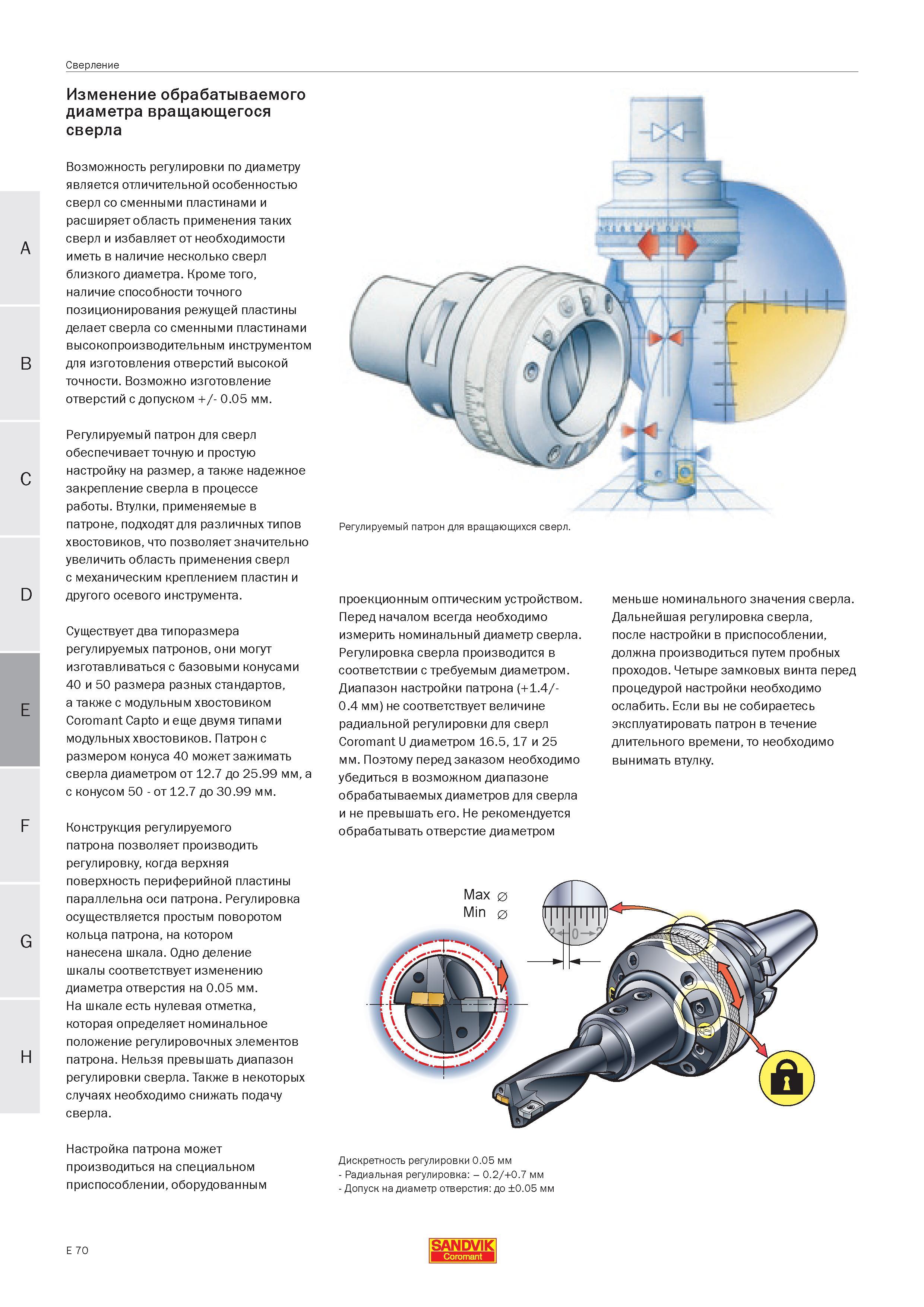

Изменение обрабатываемого диаметра вращающегося сверла с СРП Возможность регулировки по диаметру является отличительной особенностью сверл со сменными режущими твердосплавными пластинами и расширяет область применения таких сверл и избавляет от необходимости иметь в наличие несколько сверл близкого диаметра. Кроме того наличие способности точного позиционирования режущей пластины делает сверла со сменными пластинами высокопроизводительным инструментом для изготовления отверстий высокой точности. Возможно изготовление отверстий с допуском + - 0.05 мм. Регулируемый патрон для сверл обеспечивает точную и простую настройку на размер а также надежное закрепление сверла в процессе работы. Втулки применяемые в патроне подходят для различных типов хвостовиков что позволяет значительно увеличить область применения сверл с механическим креплением пластин и другого осевого инструмента. Существует два типоразмера регулируемых патронов они могут изготавливаться с базовыми конусами 40 и 50 размера разных стандартов а также с модульным хвостовиком Coromant Capto и еще двумя типами модульных хвостовиков. Патрон с размером конуса 40 может зажимать сверла диаметром от 12.7 до 25.99 мм а с конусом 50 - от 12.7 до 30.99 мм. Конструкция регулируемого патрона позволяет производить регулировку когда верхняя поверхность периферийной пластины параллельна оси патрона. Регулировка осуществляется простым поворотом кольца патрона на котором нанесена шкала. Одно деление шкалы соответствует изменению диаметра отверстия на 0.05 мм. На шкале есть нулевая отметка которая определяет номинальное положение регулировочных элементов патрона. Нельзя превышать диапазон регулировки сверла. Также в некоторых случаях необходимо снижать подачу сверла. Настройка патрона может производиться на специальном приспособлении оборудованным rt Регулируемый патрон для вращающихся сверл. проекционным оптическим устройством. Перед началом всегда необходимо измерить номинальный диаметр сверла. Регулировка сверла производится в соответствии с требуемым диаметром. Диапазон настройки патрона (+1.4 - 0.4 мм) не соответствует величине радиальной регулировки для сверл Coromant U диаметром 16.5 17 и 25 мм. Поэтому перед заказом необходимо убедиться в возможном диапазоне обрабатываемых диаметров для сверла и не превышать его. Не рекомендуется обрабатывать отверстие диаметром меньше номинального значения сверла. Дальнейшая регулировка сверла после настройки в приспособлении должна производиться путем пробных проходов. Четыре замковых винта перед процедурой настройки необходимо ослабить. Если вы не собираетесь эксплуатировать патрон в течение длительного времени то необходимо вынимать втулку. Max 0 Min 0 Дискретность регулировки 0.05 мм - Радиальная регулировка - 0.2 +0.7 мм - Допуск на диаметр отверстия до 0.05 мм E 70 SANDVIK Сверление
