Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding SANDVIK COROMANT \| Руководство SANDVIK COROMANT 2005 по обработке металлов резанием (Всего 564 стр.)

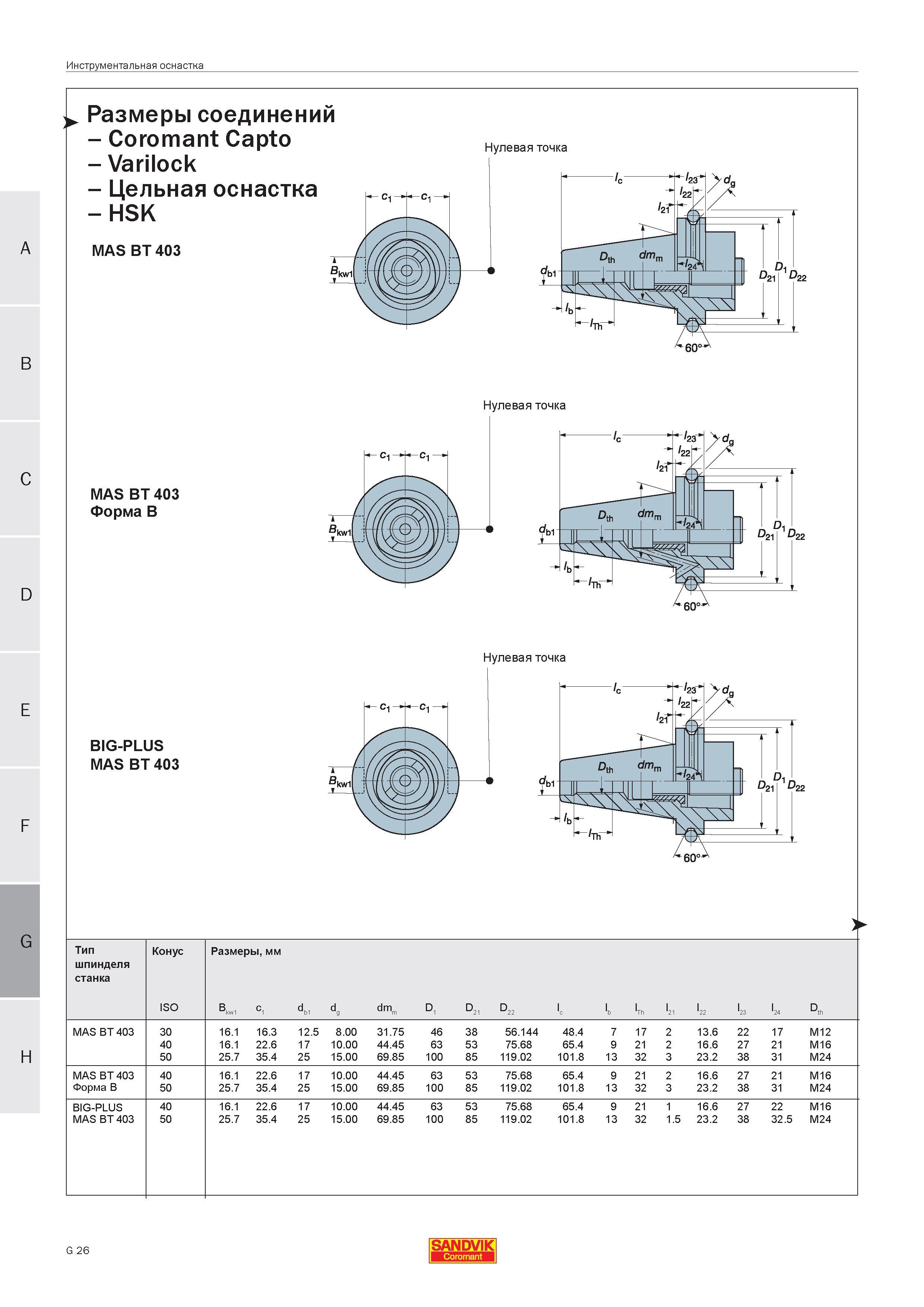

473 Руководство SANDVIK COROMANT 2005 по обработке металлов резанием на станках Стр.G26
Размеры соединений Sandvik Coromant Capto Varilock Цельная оснастка HSK MAS BT 403 Форма B BIG-PLUS MAS BT 403 Нулевая точка Тип шпинделя станка Размеры соединений Sandvik Coromant Capto Varilock Цельная оснастка HSK MAS BT 403 Форма B BIG-PLUS MAS BT 403 Нулевая точка Тип шпинделя станка Конус Размеры мм ISO B kw1 c1 db1 dg dmm D1 D21 D22 lc lb lTh l21 l22 l23 l24 Dth 30 16.1 16.3 12.5 8.00 31.75 46 38 56.144 48.4 7 17 2 13.6 22 17 M12 40 16.1 22.6 17 10.00 44.45 63 53 75.68 65.4 9 21 2 16.6 27 21 M16 50 25.7 35.4 25 15.00 69.85 100 85 119.02 101.8 13 32 3 23.2 38 31 M24 40 16.1 22.6 17 10.00 44.45 63 53 75.68 65.4 9 21 2 16.6 27 21 M16 50 25.7 35.4 25 15.00 69.85 100 85 119.02 101.8 13 32 3 23.2 38 31 M24 40 16.1 22.6 17 10.00 44.45 63 53 75.68 65.4 9 21 1 16.6 27 22 M16 50 25.7 35.4 25 15.00 69.85 100 85 119.02 101.8 13 32 1.5 23.2 38 32.5 M24 H MAS BT 403 MAS BT 403 Форма B BIG-PLUS MAS BT 403 G 26 SANDVIK Coromant Инструментальная оснастка
