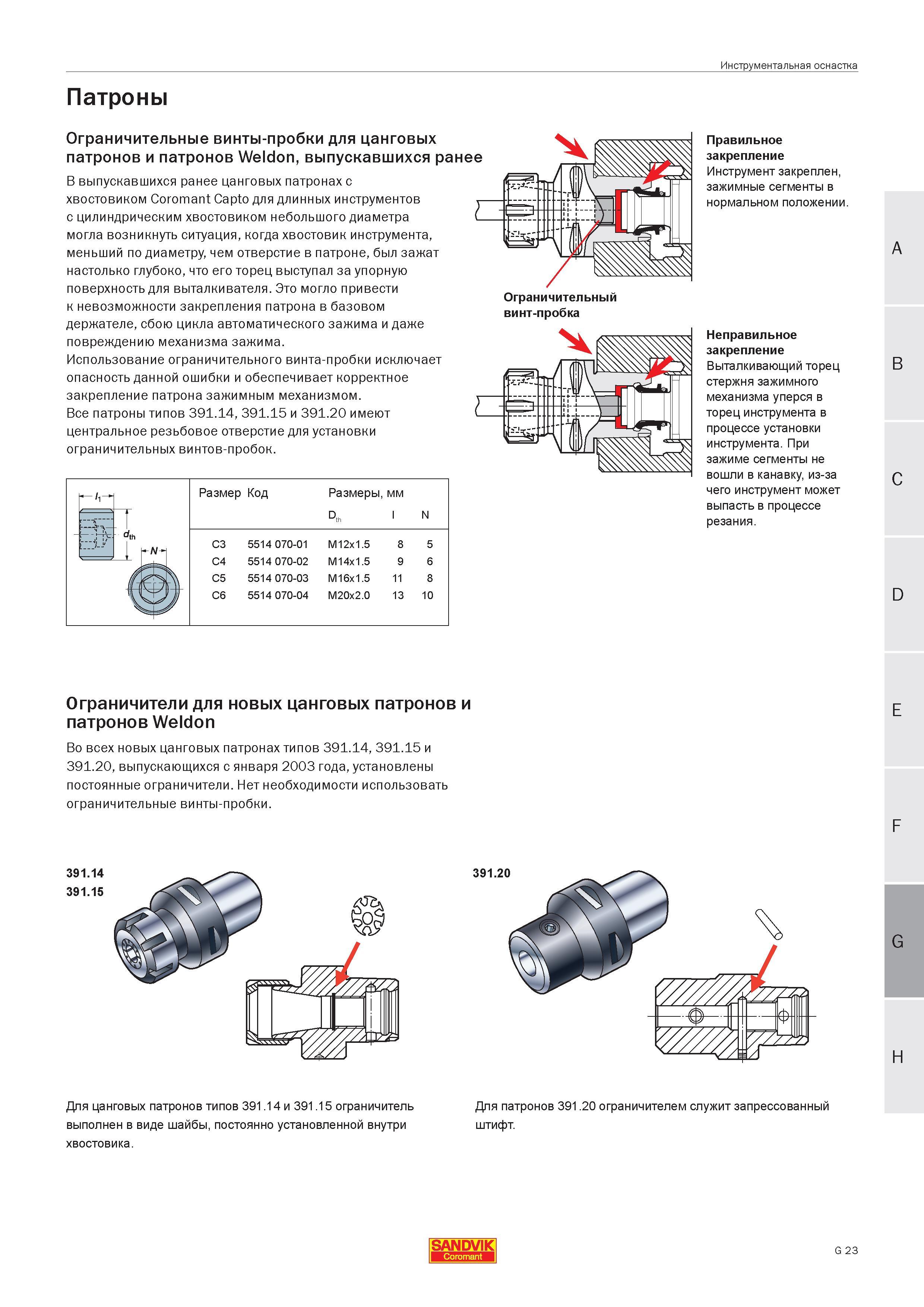

Патроны Ограничительные винты-пробки для цанговых патронов и патронов Weldon выпускавшихся ранее В выпускавшихся ранее цанговых патронах с хвостовиком Coromant Capto для длинных инструментов с цилиндрическим хвостовиком небольшого диаметра могла возникнуть ситуация когда хвостовик инструмента меньший по диаметру чем отверстие в патроне был зажат настолько глубоко что его торец выступал за упорную поверхность для выталкивателя. Это могло привести к невозможности закрепления патрона в базовом держателе сбою цикла автоматического зажима и даже повреждению механизма зажима. Использование ограничительного винта-пробки исключает опасность данной ошибки и обеспечивает корректное закрепление патрона зажимным механизмом. Все патроны типов 391.14 391.15 и 391.20 имеют центральное резьбовое отверстие для установки ограничительных винтов-пробок. Размер Код Размеры мм Dth N C3 5514 070-01 M12x1.5 8 5 C4 5514 070-02 M14x1.5 9 6 C5 5514 070-03 M16x1.5 11 8 C6 5514 070-04 M20x2.0 13 10 Ограничительный винт-пробка Правильное закрепление Инструмент закреплен зажимные сегменты в нормальном положении. Неправильное закрепление Выталкивающий торец стержня зажимного механизма уперся в торец инструмента в процессе установки инструмента. При зажиме сегменты не вошли в канавку из-за чего инструмент может выпасть в процессе резания. D Ограничители для новых цанговых патронов и патронов Weldon Во всех новых цанговых патронах типов 391.14 391.15 и 391.20 выпускающихся с января 2003 года установлены постоянные ограничители. Нет необходимости использовать ограничительные винты-пробки. 391.14 391.15 391.20 G Для цанговых патронов типов 391.14 и 391.15 ограничитель Для патронов 391.20 ограничителем служит запрессованный выполнен в виде шайбы постоянно установленной внутри штифт. хвостовика. SANDVIK Coromant G 23 Инструментальная оснастка
