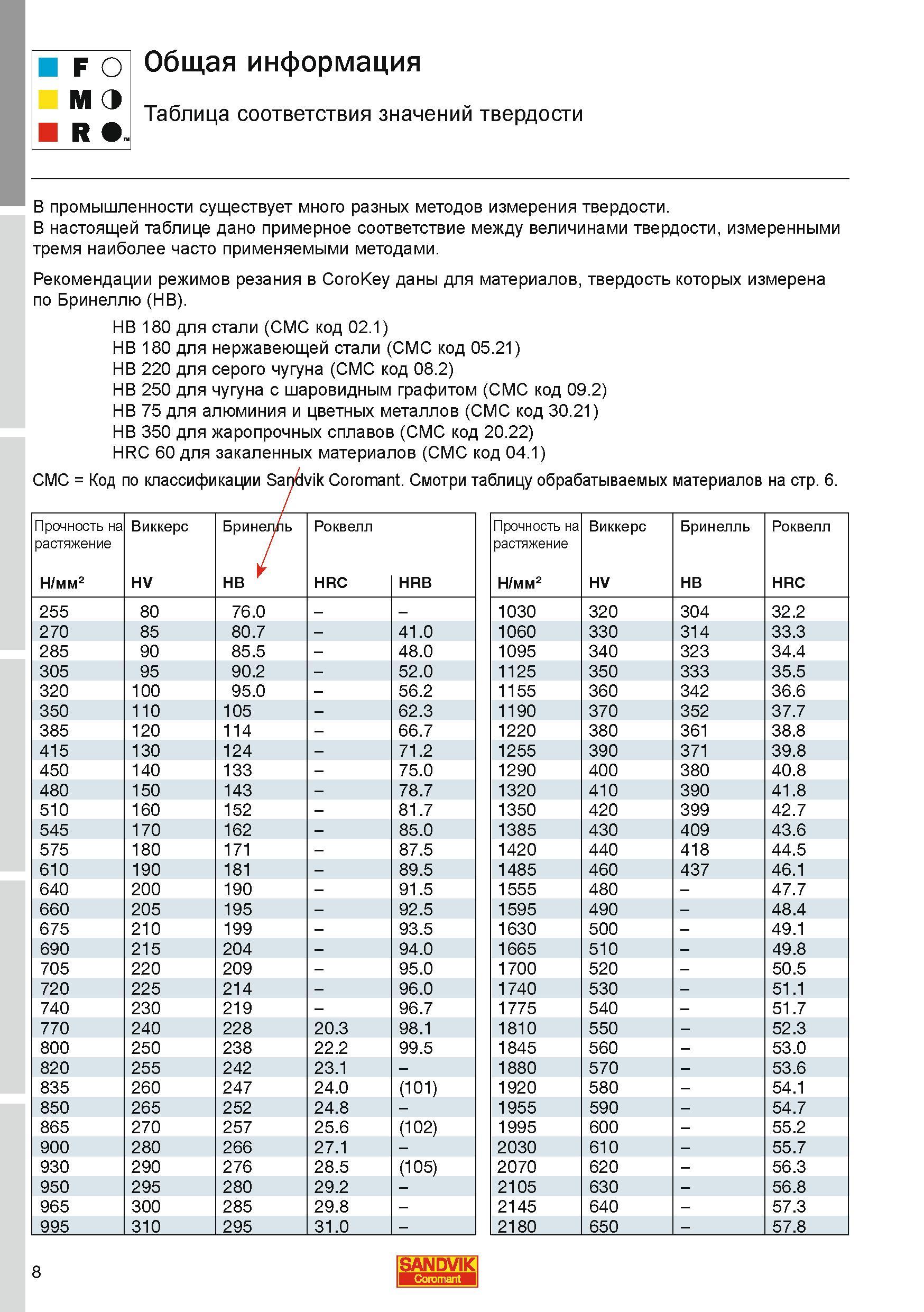

Справочная таблица соответствия твердости измеренной тремя наиболее часто применяемыми в машиностроении методами Виккерс HV Бринелль HB Роквелл HRC HRB Общая информация Таблица соответствия значений твердости В промышленности существует много разных методов измерения твердости. В настоящей таблице дано примерное соответствие между величинами твердости измеренными тремя наиболее часто применяемыми методами. Рекомендации режимов резания в CoroKey даны для материалов твердость которых измерена по Бринеллю (HB). HB 180 для стали (CMC код 02.1) HB 180 для нержавеющей стали (CMC код 05.21) HB 220 для серого чугуна (CMC код 08.2) HB 250 для чугуна с шаровидным графитом (CMC код 09.2) HB 75 для алюминия и цветных металлов (CMC код 30.21) HB 350 для жаропрочных сплавов (CMC код 20.22) HRC 60 для закаленных материалов (CMC код 04.1) CMC Код по классификации Sandvik Coromant. Смотри таблицу обрабатываемых материалов на стр. 6. Прочность на растяжение Н мм2 Виккерс HV Бринеппь HB Роквелл HRC HRB 255 80 76.0 270 85 80.7 41.0 285 90 85.5 48.0 305 95 90.2 52.0 320 100 95.0 56.2 350 110 105 62.3 385 120 114 66.7 415 130 124 71.2 450 140 133 75.0 480 150 143 78.7 510 160 152 81.7 545 170 162 85.0 575 180 171 87.5 610 190 181 89.5 640 200 190 91.5 660 205 195 92.5 675 210 199 93.5 690 215 204 94.0 705 220 209 95.0 720 225 214 96.0 740 230 219 96.7 770 240 228 20.3 98.1 800 250 238 22.2 99.5 820 255 242 23.1 835 260 247 24.0 (101) 850 265 252 24.8 865 270 257 25.6 (102) 900 280 266 27.1 930 290 276 28.5 (105) 950 295 280 29.2 965 300 285 29.8 995 310 295 31.0 8 SANDVIK Прочность на растяжение Виккерс Бринелль Роквелл Н мм2 HV HB HRC 1030 320 304 32.2 1060 330 314 33.3 1095 340 323 34.4 1125 350 333 35.5 1155 360 342 36.6 1190 370 352 37.7 1220 380 361 38.8 1255 390 371 39.8 1290 400 380 40.8 1320 410 390 41.8 1350 420 399 42.7 1385 430 409 43.6 1420 440 418 44.5 1485 460 437 46.1 1555 480 47.7 1595 490 48.4 1630 500 49.1 1665 510 49.8 1700 520 50.5 1740 530 51.1 1775 540 51.7 1810 550 52.3 1845 560 53.0 1880 570 53.6 1920 580 54.1 1955 590 54.7 1995 600 55.2 2030 610 55.7 2070 620 56.3 2105 630 56.8 2145 640 57.3 2180 650 57.8
