Сандвик Коромант расчет режимов резания Коррекция скорости резания для материалов различной твердости HB Рекомендации по режимам обработки в табл

Сандвик Коромант расчет режимов резания Коррекция скорости резания для материалов различной твердости HB Рекомендации по режимам обработки в табл

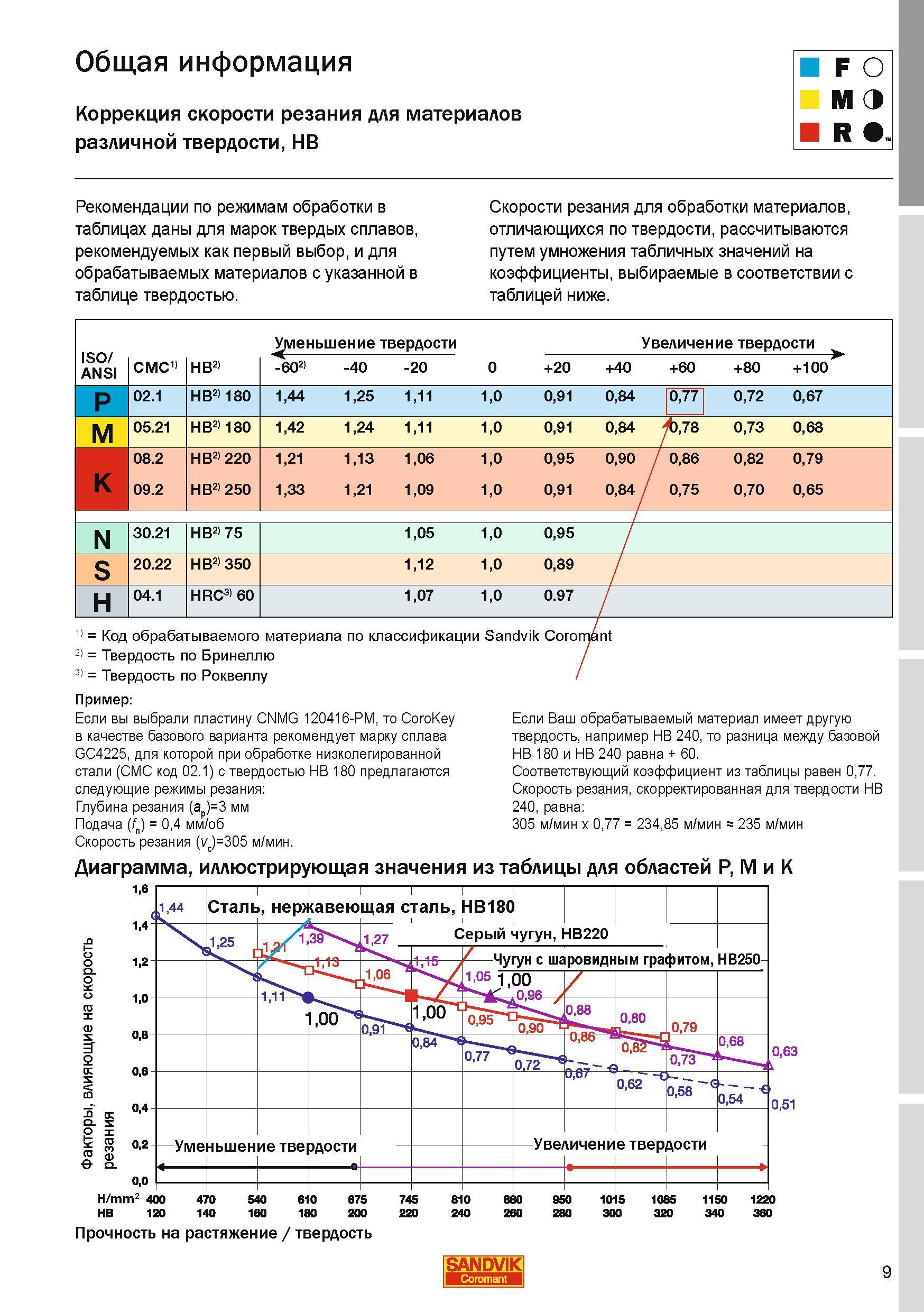

Сандвик Коромант расчет режимов резания Коррекция скорости резания для материалов различной твердости HB Рекомендации по режимам обработки в таблицах даны для марок твердых сплавов рекомендуемых как первый выбор и для обрабатываемых материалов с указанной в таблице твердостью. Скорости резания для обработки материалов отличающихся по твердости рассчитываются путем умножения табличных значений на коэффициенты выбираемые в соответствии с таблицей ниже. Уменьшение твердости Увеличение твердости CMC1' HB2) -602) -40 -20 0 +20 +40 +60 +80 +100 P 02.1 HB2) 180 144 125 111 10 091 084 077 072 067 M 05.21 HB2) 180 142 124 111 10 091 084 078 073 068 08.2 HB2) 220 121 113 106 10 095 090 086 082 079 K 09.2 HB2) 250 133 121 109 10 091 084 075 070 065 N 30.21 HB2) 75 105 10 095 S 20.22 HB2) 350 112 10 089 H 04.1 HRC31 60 107 10 0.97 1) Код обрабатываемого материала по классификации Sandvik Coron 2) Твердость по Бринеллю 3) Твердость по Роквеллу Пример Если вы выбрали пластину CNMG 120416-PM то CoroKey в качестве базового варианта рекомендует марку сплава GC4225 для которой при обработке низколегированной стали (CMC код 02.1) с твердостью HB 180 предлагаются следующие режимы резания Глубина резания (ар)3 мм Подача (fn) 04 мм/об Скорость резания (vc)305 м мин. Диаграмма иллюстрирующая значения из таблицы для областей P M и K 16 Если Ваш обрабатываемый материал имеет другую твердость например HB 240 то разница между базовой HB 180 и HB 240 равна + 60. Соответствующий коэффициент из таблицы равен 077. Скорость резания скорректированная для твердости HB 240 равна 305 м/мин x 077 23485 м/мин 235 м/мин 2 1.4 1.2 10 08 06 04 02 00 Н mm2 400 НВ 120 1 1 1 1 1 1 144 Сталь нержавеющая сталь HB180 125 зэ 4 . trt3 1 27 Серый чугун HB220 1 Чугун с шаровидным графитом HB250 И06 105 1 DO 100е 095 оэсТ5 088 080 079 084 077 072 086 oSF' 073 068 062 058 'S 054 ие тве рдости личени е твер Уменьшен 4 063 470 140 540 160 610 180 675 200 745 220 810 240 950 1015 1085 1150 1220 280 300 320 340 360 Прочность на растяжение твердость SANDVIK 9 Общая информация
