Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||

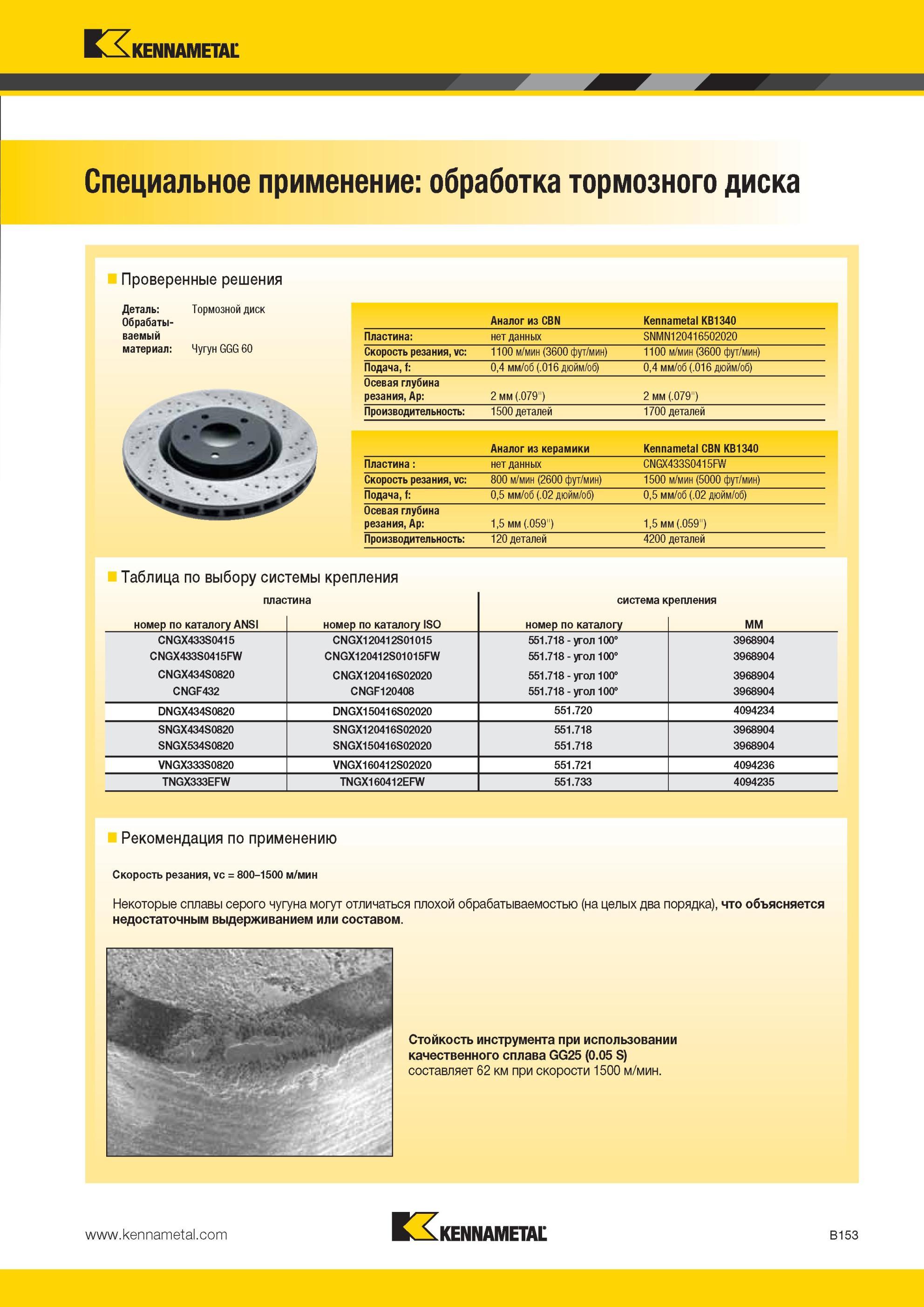

Справочная таблица по выбору системы механического крепления сменной токарной пластины Кеннаметал из сверхтвердого режущего материала на державке Номе197 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.B153 |
|||||
Справочная таблица по выбору системы механического крепления сменной токарной пластины Кеннаметал из сверхтвердого режущего материала на державке Номе Справочная таблица по выбору системы механического крепления сменной токарной пластины Кеннаметал из сверхтвердого режущего материала на державке Номер по каталогу ANSI тина номер по каталогу ISO система к номер по каталогу репления MM CNGX433S0415 CNGX120412S01015 551.718 - угол 100° 3968904 CNGX433S0415FW CNGX120412S01015FW 551.718 - угол 100° 3968904 CNGX434S0820 CNGX120416S02020 551.718 - угол 100° 3968904 CNGF432 CNGF120408 551.718 - угол 100° 3968904 DNGX434S0820 DNGX150416S02020 551.720 4094234 SNGX434S0820 SNGX120416S02020 551.718 3968904 SNGX534S0820 SNGX150416S02020 551.718 3968904 VNGX333S0820 VNGX160412S02020 551.721 4094236 TNGX333EFW TNGX160412EFW 551.733 4094235 Рекомендация по применению Скорость резания, vc = 800-1500 м/мин Некоторые сплавы серого чугуна могут отличаться плохой обрабатываемостью (на целых два порядка), что объясняется недостаточным выдерживанием или составом. Стойкость инструмента при использовании качественного сплава GG25 (0.05 S) составляет 62 км при скорости 1500 м/мин . B153 Специальное применение обработка тормозного диска Проверенные решения Деталь Тормозной диск Обрабатываемый материал Чугун GGG 60 Аналог из CBN KB1340 Пластина нет данных SNMN120416502020 Скорость резания,vc 1100 м/мин (3600 фут/мин ) 1100 м/мин (3600 фут/мин ) Подача, f 0,4 мм/об (.016 дюйм/об ) 0,4 мм/об (.016 дюйм/об ) Осевая глубина резания, Ap 2 мм (.079") 2 мм (.079") Производительность 1500 деталей 1700 деталей Аналог из керамики CBN KB1340 Пластина нет данных CNGX433S0415FW Скорость резания,vc 800 м/мин (2600 фут/мин ) 1500 м/мин (5000 фут/мин ) Подача, f 0,5 мм/об (.02 дюйм/об ) 0,5 мм/об (.02 дюйм/об ) Осевая глубина резания, Ap 1,5 мм (.059") 1,5 мм (.059") Производительность 120 деталей 4200 деталей |
|||||
См.также / See also : |
|||||
Соотношение твердостей Таблица / Hardness equivalent table |
Аналоги марок стали / Workpiece material conversion table |
||||
Отклонение размера детали / Fit tolerance table |
Перевод оборотов в скорость / Surface speed to RPM conversion |
||||
Диаметр под резьбу / Tap drill sizes |
Виды резьбы в машиностроении / Thread types and applications |
||||
Дюймы в мм Таблица / Inches to mm Conversion table |
Современные инструментальные материалы / Cutting tool materials |
||||
|
Сменные пластины Kennametal (PCBN) с режущей частью из кубического нитрида бора | |||||
| Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) | |||||
| |
 194 Общее назначение инструментальных токарных сплавов Kennametal KB1340 KB1630 KB5630 PCBN с высоким содержанием основного компонента Непрерывная и преры |  195 Инструментальный режущий сплав Kennametal KB1340 рекомендуется преимущественно для мехобработки серого чугуна Ниже приведены несколько частных примеро |  196 Американской компанией Kennametal разработан прочный, многокомпонентный инструментальный материал KB1340 который обеспечивает высокую производительнос |  198 Сменные режущие токарные пластины Kennametal из PCBN повышают производительность при мехобработке тормозных дисков из серого чугуна (a) в отношении ск |  199 Сверхтвердый режущий инструментальный материал Kennametal KB5630 обеспечивает чрезвычайно высокую стойкость к абразивному износу при токарной обработк |  200 Справочная наглядная диаграмма для выбора сменной режущей пластины Kennametal из PCBN для обработки седла клапана Сверхтвердые инструментальные матери |
| |
|||||
