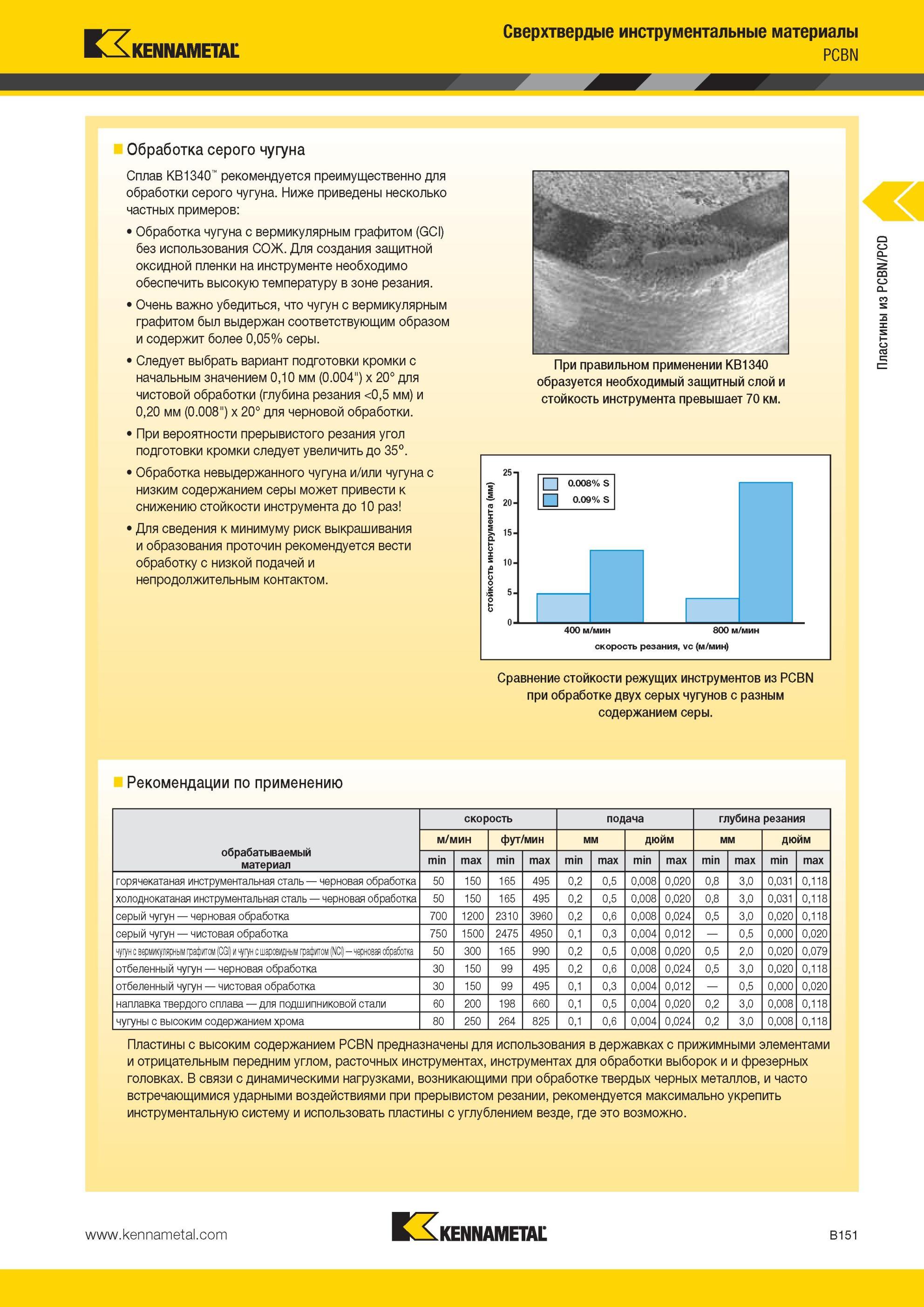

Инструментальный режущий сплав Kennametal KB1340 рекомендуется преимущественно для мехобработки серого чугуна. Ниже приведены несколько частных примеров Обработка чугуна с вермикулярным графитом (GCI) без использования СОЖ. Для создания защитной оксидной пленки на инструменте необходимо обеспечить высокую температуру в зоне резания. Очень важно убедиться, что чугун с вермикулярным графитом был выдержан соответствующим образом и содержит более 0,05% серы. Следует выбрать вариант подготовки кромки с начальным значением 0,10 мм (0.004") х 20° для чистовой обработки (глубина резания <0,5 мм) и 0,20 мм (0.008") х 20° для черновой обработки. При вероятности прерывистого резания угол подготовки кромки следует увеличить до 35°. Обработка невыдержанного чугуна и/или чугуна с низким содержанием серы может привести к снижению стойкости инструмента до 10 раз Для сведения к минимуму риск выкрашивания и образования проточин рекомендуется вести обработку с низкой подачей и непродолжительным контактом. При правильном применении KB1340 образуется необходимый защитный слой и стойкость инструмента превышает 70 км. 400 м/мин 800 м/мин скорость резания, vc ( м/мин ) Сравнение стойкости режущих инструментов из PCBN при обработке двух серых чугунов с разным содержанием серы. Рекомендации по применению обрабатываемый материал скорость подача глубина резания м/мин фут/мин мм дюйм мм дюйм min max min max min max min max min max min max горячекатаная инструментальная сталь черновая обработка 50 150 165 495 0,2 0,5 0,008 0,020 0,8 3,0 0,031 0,118 холоднокатаная инструментальная сталь черновая обработка 50 150 165 495 0,2 0,5 0,008 0,020 0,8 3,0 0,031 0,118 серый чугун черновая обработка 700 1200 2310 3960 0,2 0,6 0,008 0,024 0,5 3,0 0,020 0,118 серый чугун чистовая обработка 750 1500 2475 4950 0,1 0,3 0,004 0,012 0,5 0,000 0,020 чугун с вермикулярным графитом (CGI) и чугун с шаровидным графитом (NCI)черновая обработка 50 300 165 990 0,2 0,5 0,008 0,020 0,5 2,0 0,020 0,079 отбеленный чугун черновая обработка 30 150 99 495 0,2 0,6 0,008 0,024 0,5 3,0 0,020 0,118 отбеленный чугун чистовая обработка 30 150 99 495 0,1 0,3 0,004 0,012 0,5 0,000 0,020 наплавка твердого сплава для подшипниковой стали 60 200 198 660 0,1 0,5 0,004 0,020 0,2 3,0 0,008 0,118 чугуны с высоким содержанием хрома 80 250 264 825 0,1 0,6 0,004 0,024 0,2 3,0 0,008 0,118 Пластины с высоким содержанием PCBN предназначены для использования в державках с прижимными элементами и отрицательным передним углом, расточных инструментах, инструментах для обработки выборок фрезерных головках. В связи с динамическими нагрузками, возникающими при обработке твердых черных металлов, и часто встречающимися ударными воздействиями при прерывистом резании, рекомендуется максимально укрепить инструментальную систему и использовать пластины с углублением везде, где это возможно. B151 Пластины из PCBN/PCD стойкость инструмента (мм) Сверхтвердые инструментальные материалы PCBN Обработка серого чугуна
