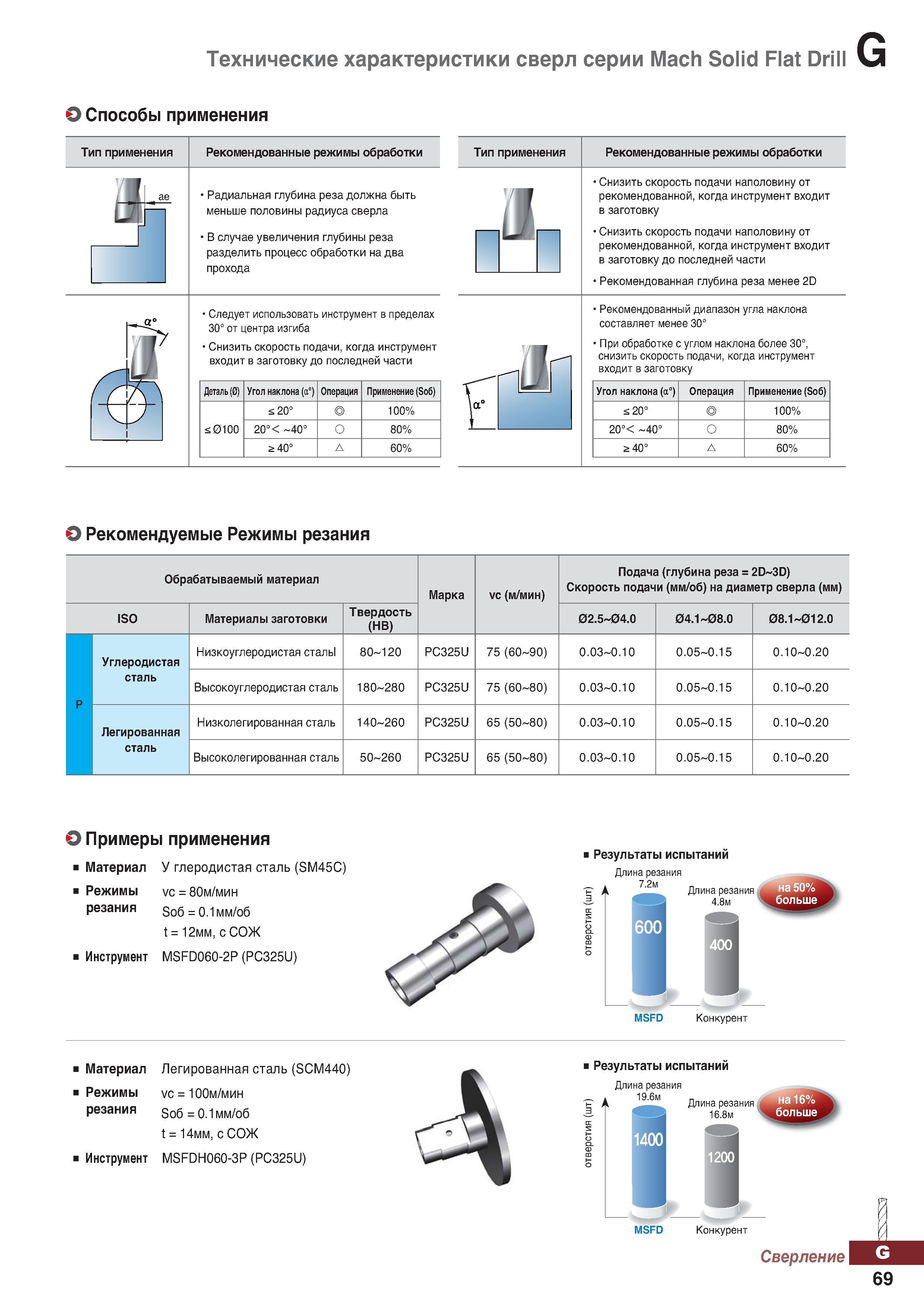

Способы применения твердосплавных сверл Korloy серии Mach Solid Flat Drill Рекомендованные режимы обработки Радиальная глубина реза _ должна быть меньше половины радиуса сверла В случае увеличения глубины реза разделить процесс обработки на два прохода Следует использовать инструмент в пределах 30° от центра изгиба Снизить скорость подачи, когда инструмент входит в заготовку до последней части Деталь (0) Угол наклона (а") Операция Применение(So6) £0100 £20° 100% 20°< -40° О 80% г40° 60% Тип применения 1 Рекомендованные режимы обработки Снизить скорость подачи наполовину от рекомендованной, когда инструмент входит в заготовку Снизить скорость подачи наполовину от рекомендованной, когда инструмент входит в заготовку до последней части Рекомендованная глубина реза менее 2D Рекомендованный диапазон угла наклона составляет менее 30° При обработке с углом наклона более 30°, снизить скорость подачи, когда инструмент входит в заготовку Угол наклона (а°) Операция Применение(So6) £20° 100% 20°< -40° О 80% £40° 60% О Рекомендуемые Режимы резания Обрабатываемый материал Марка vc (м/мин) Подача (глубина реза = 2D 3D) Скорость подачи (мм/об) на диаметр сверла (мм) ISO Материалы заготовки Твердость (НВ) 02.5-04.0 04.1-08.0 08.1-012.0 Углеродистая Низкоуглеродистая сталь 80-120 PC325U 75 (60-90) 0.03-0.10 0.05-0.15 0.10-0.20 P сталь Высокоуглеродистая сталь 180-280 PC325U 75 (60-80) 0.03-0.10 0.05-0.15 0.10-0.20 Легированная Низколегированная сталь 140-260 PC325U 65 (50-80) 0.03-0.10 0.05-0.15 0.10-0.20 сталь Высоколегированная сталь 50-260 PC325U 65 (50-80) 0.03-0.10 0.05-0.15 0.10-0.20 О Примеры применения Материал У глеродистая сталь (SM45C) Режимы vc = 80m mmh резания g0Q о.1 мм/об t = 12мм, с СОЖ Инструмент MSFD060-2P (PC325U) Результаты испытаний Длина резания 7.2м MSFD Конкурент Материал Легированная сталь (SCM440) Режимы vc = ЮО м/мин резания Soб = 0.1 мм/об t = 14мм, с СОЖ Инструмент MSFDH060-3P (PC325U) Результаты испытаний Длина резания Длина резания 19.6м MSFD Конкурент Сверление J. 69 Технические характеристики О Тип применения
