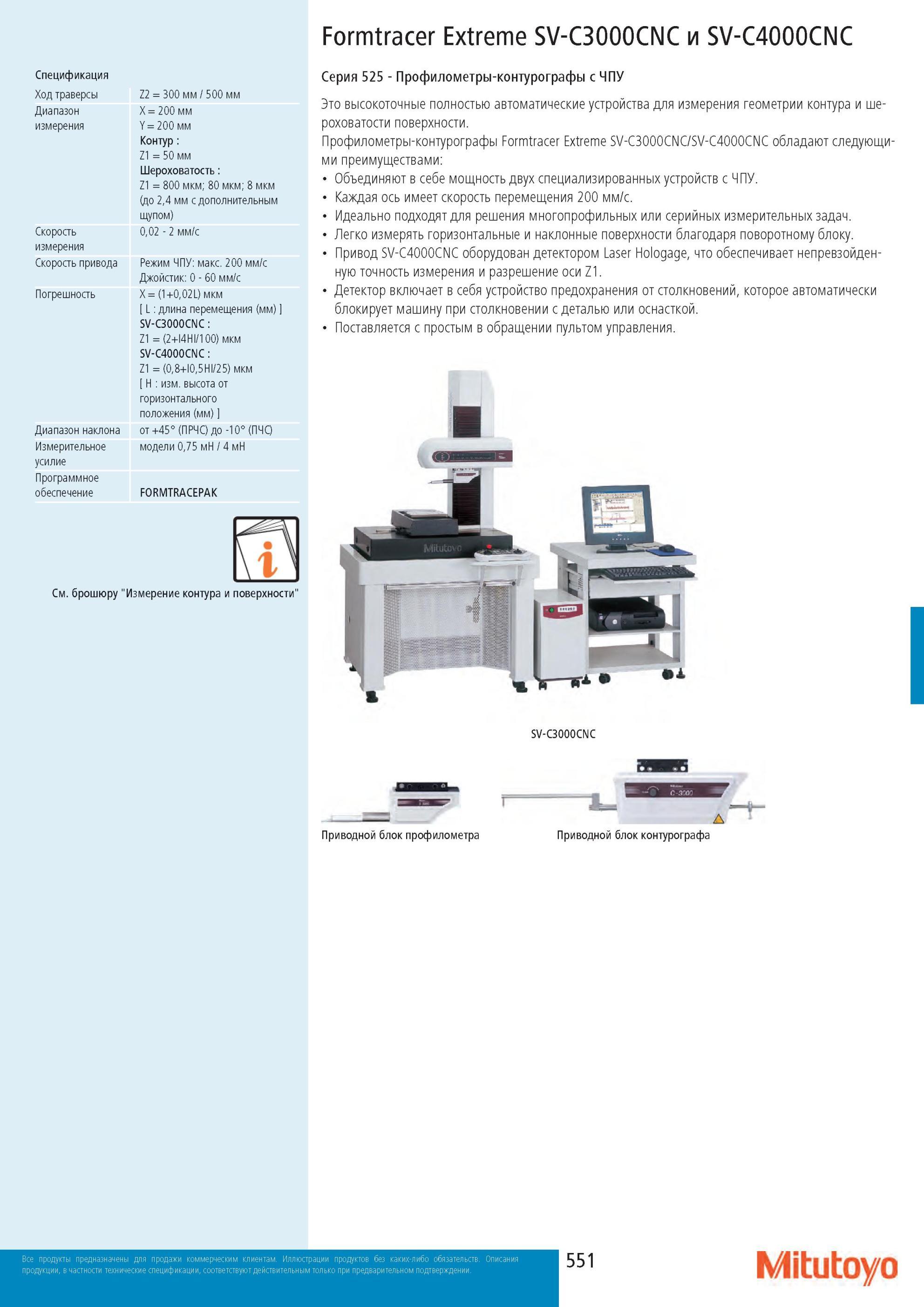

Спецификация Mitutoyo Formtracer Extreme SV-C3000CNC и SV-C4000CNC Ход траверсы Z2 = 300 мм 500 мм Диапазон X = 200 мм измерения Y = 200 мм Контур Z1 = 50 мм Шероховатость Z1 = 800 мкм; 80 мкм; 8 мкм (до 2,4 мм с дополнительным щупом) Скорость 0,02 - 2 мм/с измерения Скорость привода Режим ЧПУ макс. 200 мм/с Джойстик 0 - 60 мм/с Погрешность X = (1+0,02L) мкм [ L длина перемещения (мм) SV-C3000CNC Z1 = (2+I4HI/100) мкм SV-C4000CNC Z1 = (0,8+I0,5HI/25) мкм [ H изм. высота от горизонтального положения (мм) ] Диапазон наклона от +45° (ПРЧС) до -10° (ПЧС) Измерительное модели 0,75 мН 4 мН усилие Программное обеспечение FORMTRACEPAK См. брошюру "Измерение контура и поверхности" Серия 525 - Профилометры-контурографы с ЧПУ высокоточные полностью автоматические устройства для измерения геометрии контура и шероховатости поверхности. Профилометры-контурографы Formtracer Extreme SV-C3000CNC/SV-C4000CNC обладают следующими преимуществами Объединяют в себе мощность двух специализированных устройств с ЧПУ. Каждая ось имеет скорость перемещения 200 мм/с. Идеально подходят для решения многопрофильных или серийных измерительных задач. Легко измерять горизонтальные и наклонные поверхности благодаря поворотному блоку. Привод SV-C4000CNC оборудован детектором Laser Hologage, что обеспечивает непревзойденную точность измерения и разрешение оси Z1. Детектор включает в себя устройство предохранения от столкновений, которое автоматически блокирует машину при столкновении с деталью или оснасткой. Поставляется с простым в обращении пультом управления. Приводной блок профилометра Приводной блок контурографа Mitutoyo SV-C3000CNC
