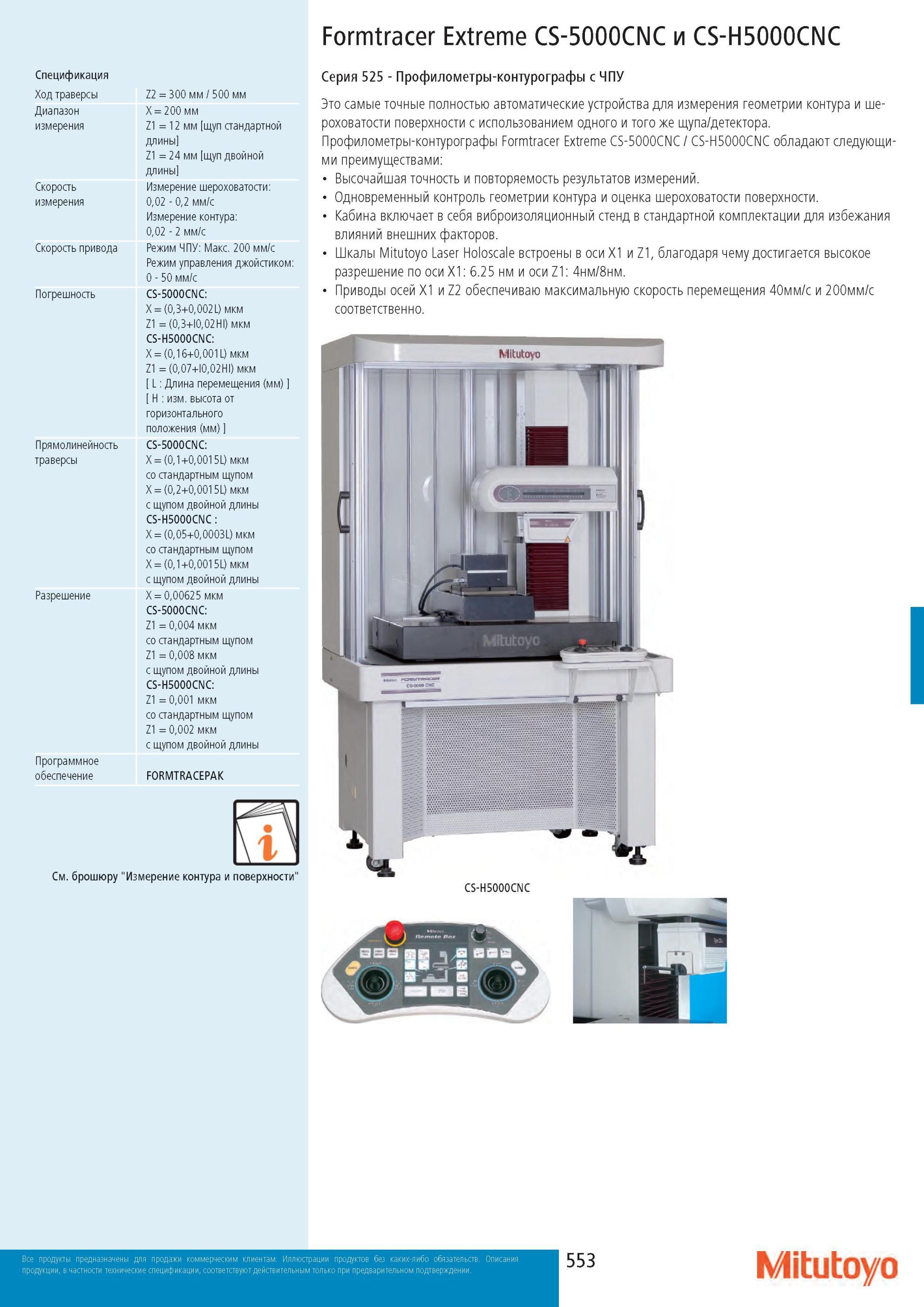

Японские высокоточные профилометры - контурографы Mitutoyo Formtracer Extreme CS-5000CNC и CS-H5000CNC с ЧПУ Самые точные полностью автоматические измерительные устройства для измерения геометрии контура и шероховатости поверхности с использованием одного и того же щупа/детектора. Профилометры-контурографы Formtracer Extreme CS-5000CNC CS-H5000CNC обладают следующими преимуществами Высочайшая точность и повторяемость результатов измерений. Одновременный контроль геометрии контура и оценка шероховатости поверхности. Кабина включает в себя виброизоляционный стенд в стандартной комплектации для избежания влияний внешних факторов. Шкалы Mitutoyo Laser Holoscale встроены в оси X1 и Z1, благодаря чему достигается высокое разрешение по оси X1 6.25 нм и оси Z1 4нм/8нм. Приводы осей X1 и Z2 обеспечиваю максимальную скорость перемещения 40мм/с и 200мм/с соответственно. 553 Mitutoyo Спецификация Ход траверсы Диапазон измерения Скорость измерения Скорость привода Погрешность Прямолинейность траверсы Разрешение Программное обеспечение Z2 = 300 мм 500 мм X = 200 мм Z1 = 12 мм [щуп стандартной длины] Z1 = 24 мм [щуп двойной длины] Измерение шероховатости 0,02 - 0,2 мм/с Измерение контура 0,02 - 2 мм/с Режим ЧПУ Макс. 200 мм/с Режим управления джойстиком 0 - 50 мм/с CS-5000CNC X = (0,3+0,002L) мкм Z1 = (0,3+I0,02HI) мкм CS-H5000CNC X = (0,16+0,001L) мкм Z1 = (0,07+I0,02HI) мкм [ L Длина перемещения (мм) ] [ H изм. высота от горизонтального положения (мм) ] CS-5000CNC X = (0,1+0,0015L) мкм со стандартным щупом X = (0,2+0,0015L) мкм с щупом двойной длины CS-H5000CNC X = (0,05+0,0003L) мкм со стандартным щупом X = (0,1+0,0015L) мкм с щупом двойной длины X = 0,00625 мкм CS-5000CNC Z1 = 0,004 мкм со стандартным щупом Z1 = 0,008 мкм с щупом двойной длины CS-H5000CNC Z1 = 0,001 мкм со стандартным щупом Z1 = 0,002 мкм с щупом двойной длины FORMTRACEPAK См. брошюру "Измерение контура и поверхности" Серия 525 -
