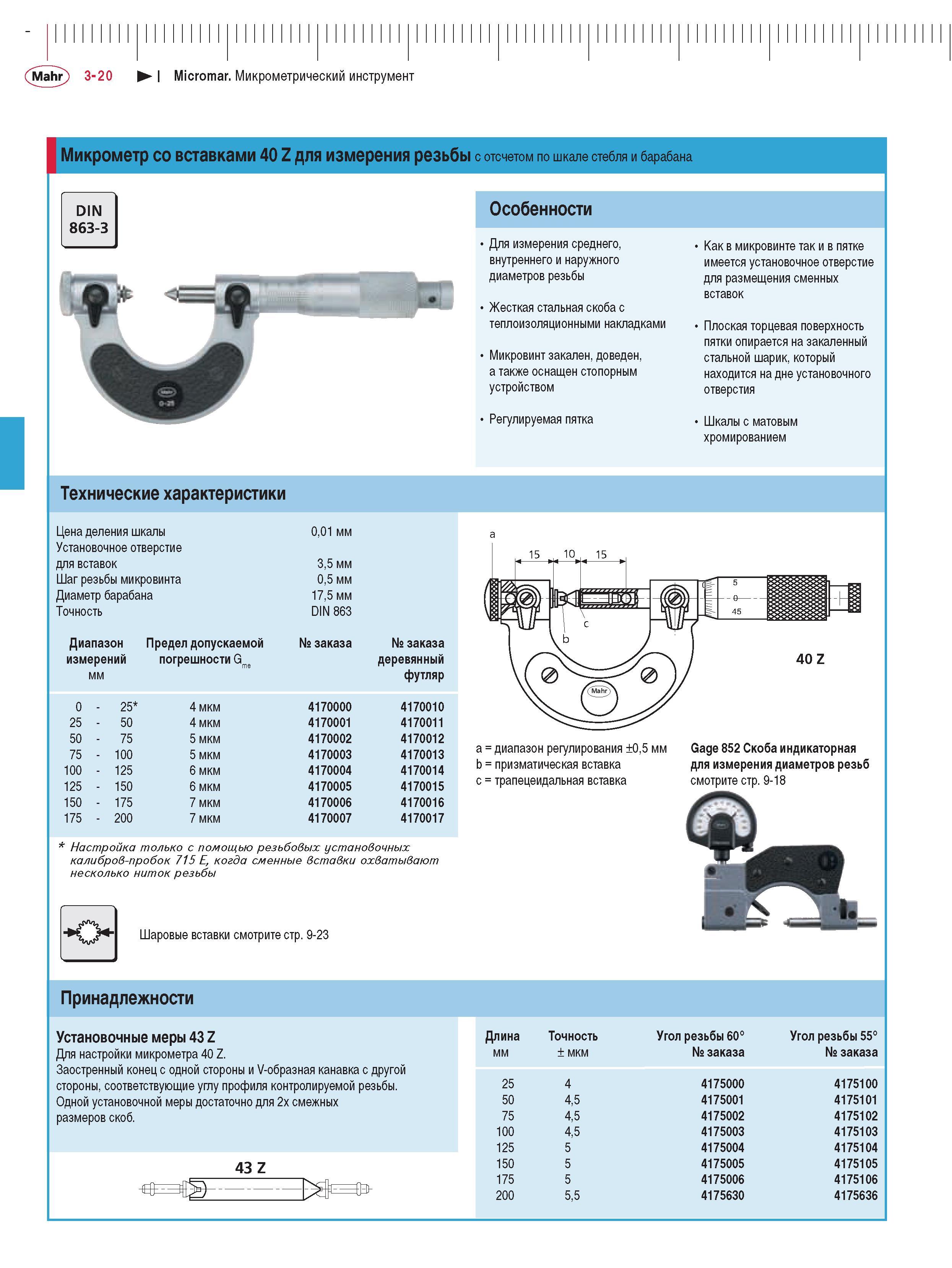

Специальные резьбовые микрометры Mahr 40 Z для измерения резьбы с отсчетом по шкале стебля и барабана Метрологические параметры инструмента Принадлежности Mahr 3-20 Micromar Микрометрический инструмент Микрометр со вставками 40 Z для измерения резьбы с отсчетом по шкале стебля и барабана Особенности Для измерения среднего Как в микровинте так и в пятке внутреннего и наружного имеется установочное отверстие диаметров резьбы для размещения сменных вставок Жесткая стальная скоба с теплоизоляционными накладками Плоская торцевая поверхность пятки опирается на закаленный Микровинт закален доведен стальной шарик который а также оснащен стопорным находится на дне установочного устройством отверстия Регулируемая пятка Шкалы с матовым хромированием Технические характеристики Цена деления шкалы Установочное отверстие 001 мм для вставок 35 мм Шаг резьбы микровинта 05 мм Диаметр барабана 175 мм Точность DIN 863 Диапазон Предел допускаемой заказа заказа измерений погрешности Gme деревянный мм футляр 0-25* 4 мкм 4170000 4170010 25 - 50 4 мкм 4170001 4170011 50 - 75 5 мкм 4170002 4170012 75 - 100 5мкм 4170003 4170013 100 - 125 6мкм 4170004 4170014 125 - 150 6мкм 4170005 4170015 150 - 175 7 мкм 4170006 4170016 175 - 200 7 мкм 4170007 4170017 a диапазон регулирования 05 мм Gage 852 Скоба индикаторная b призматическая вставка для измерения диаметров резьб c трапецеидальная вставка смотрите стр. 9-18 * Настройка только с помощью резьбовых установочных калибров-пробок 715 E когда сменные вставки охватывают несколько ниток резьбы Шаровые вставки смотрите стр. 9-23 Принадлежности Установочные меры 43 Z Для настройки микрометра 40 Z. Заостренный конец с одной стороны и V-образная канавка с другой стороны соответствующие углу профиля контролируемой резьбы. Одной установочной меры достаточно для 2х смежных размеров скоб. 43 Z Длина Точность Угол резьбы 60 Угол резьбы 55 мм мкм заказа заказа 25 4 4175000 4175100 50 45 4175001 4175101 75 45 4175002 4175102 100 45 4175003 4175103 125 5 4175004 4175104 150 5 4175005 4175105 175 5 4175006 4175106 200 55 4175630 4175636 a
