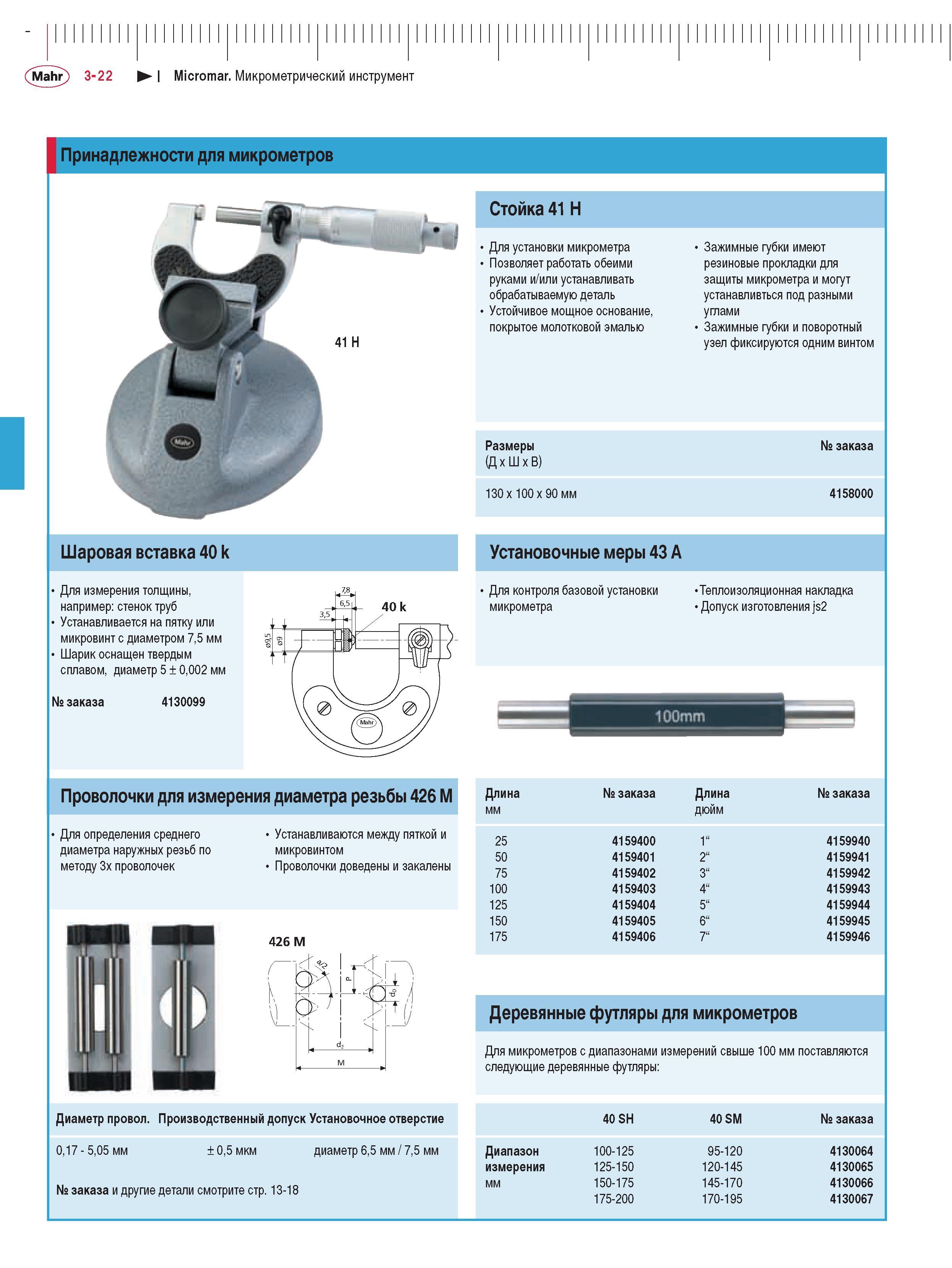

86 Каталог MAHR 2009 Измерительный инструмент и приборы Стр.3-22 |
|||||
Микрометрический инструмент Принадлежности для микрометров 41 H Шаровая вставка 40 k Для измерения толщины например стенок труб Устанавливается на пятку или микМикрометрический инструмент Принадлежности для микрометров 41 H Шаровая вставка 40 k Для измерения толщины например стенок труб Устанавливается на пятку или микровинт с диаметром 75 мм Шарик оснащен твердым сплавом диаметр 5 0002 мм заказа 4130099 Проволочки для измерения диаметра резьбы 426 M Для определения среднего Устанавливаются между пяткой и диаметра наружных резьб по микровинтом методу 3х проволочек Проволочки доведены и закалены 426 М L и Диаметр провол. Производственный допуск Установочное отверстие 017 - 505 мм 05 мкм диаметр 65 мм 75 мм заказа и другие детали смотрите стр. 13-18 Стойка 41 H Для установки микрометра Позволяет работать обеими руками и или устанавливать обрабатываемую деталь Устойчивое мощное основание покрытое молотковой эмалью Зажимные губки имеют резиновые прокладки для защиты микрометра и могут устанавливться под разными углами Зажимные губки и поворотный узел фиксируются одним винтом Размеры (Д x Ш x В) 130 x 100 x 90 мм заказа 4158000 Установочные меры 43 A Для контроля базовой установки микрометра Теплоизоляционная накладка Допуск изготовления js2 Длина мм 25 50 75 100 125 150 175 заказа 4159400 4159401 4159402 4159403 4159404 4159405 4159406 Длина дюйм 1 2 3 4 5 6 7 заказа 4159940 4159941 4159942 4159943 4159944 4159945 4159946 Деревянные футляры для микрометров Для микрометров с диапазонами измерений свыше 100 мм поставляются следующие деревянные футляры Диапазон измерения мм 40 SH 100-125 125-150 150-175 175-200 40 SM 95-120 120-145 145-170 170-195 заказа 4130064 4130065 4130066 4130067 Mahr 3-22 Micromar |
|||||
