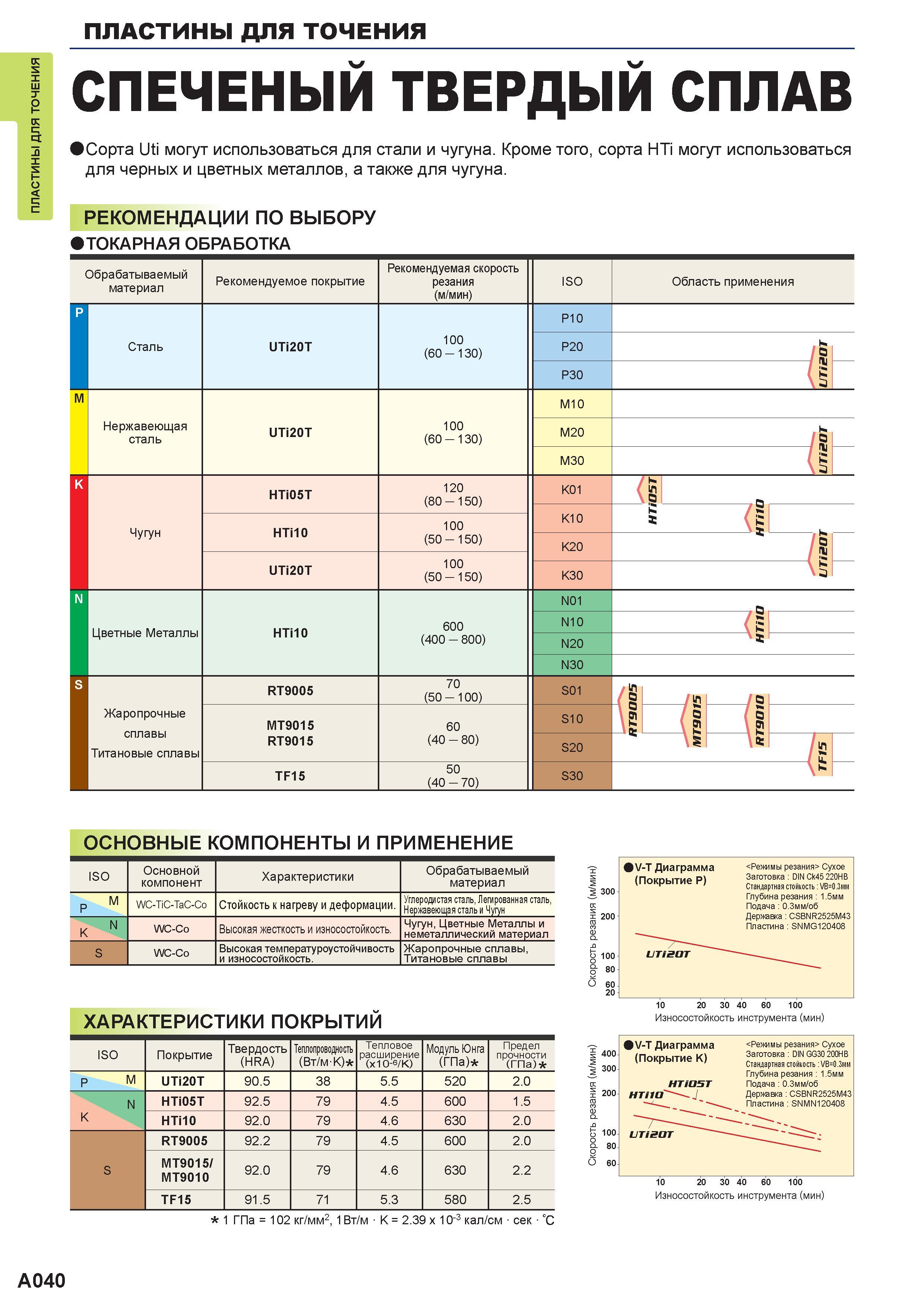

СПЕЧЕНЫЙ Твердый сплав MITSUBISHI Сорта Uti могут использоваться для стали и чугуна Кроме того, сорта HTi могут использоваться для черных и цветн

СПЕЧЕНЫЙ Твердый сплав MITSUBISHI Сорта Uti могут использоваться для стали и чугуна. Кроме того, сорта HTi могут использоваться для черных и цветных металлов, а также для чугуна. Рекомендации по выбору ТОКАРНАЯ ОБРАБОТКА Обрабатываемый материал Рекомендуемое покрытие Рекомендуемая скорость резания (м/мин) ISO Область применения Сталь UTi20T 100 (60 - 130) P10 P20 P30 Нержавеющая сталь UTi20T 100 (60 - 130) M10 M20 M30 Чугун HTi05T HTI10 UTi20T 120 (80 - 150) 100 (50 - 150) K01 100 (50 - 150) K10 K20 K30 а J О И Цветные Металлы HTi10 N01 600 (400 - 800) N10 N20 N30 -I Жаропрочные сплавы Титановые сплавы RT9005 MT9015 RT9015 TF15 70 (50 - 100) S01 60 (40 - 80) S10 S20 50 (40 - 70) S30 M K N S ОСНОВНЫЕ КОМПОНЕНТЫ И ПРИМЕНЕНИЕ ISO Основной компонент Характеристики Обрабатываемый материал P M WC-TiC-TaC-Co Стойкость к нагреву и деформации. Углеродистая сталь, Легированная сталь, Нержавеющая сталь и Чугун к N WC-Co Высокая жесткость и износостойкость. Чугун, Цветные Металлы и неметаллический материал S WC-Co Высокая температуроустойчивость и износостойкость. Жаропрочные сплавы, Титановые сплавы ХАРАКТЕРИСТИКИ ПОКРЫТИИ ISO Покрытие Твердость (HRA) Теплопроводность (Вт/мК) Тепловое расширение (X10-6/K) Модуль Юнга (ГПа) Предел прочности (ГПа) P M UTi20T 90.5 38 5.5 520 2.0 N к HTi05T 92.5 79 4.5 600 1.5 HTi10 92.0 79 4.6 630 2.0 S RT9005 92.2 79 4.5 600 2.0 MT9015/ MT9010 92.0 79 4.6 630 2.2 TF15 91.5 71 5.3 580 2.5 5 300 ь 100 £ 80 б 60 20 400 300 V-T Диаграмма (Покрытие P) <Режимы резания> Сухое Заготовка: DIN Ck45 220HB Стандартная стойкость: УВ=0.3мм Глубина резания 1.5мм Подача: 0.3мм/об Державка: CSBNR2525M43 Пластина: SNMG120408 UTi20T 10 20 30 40 60 100 Износостойкость инструмента (мин) V-T Диаграмма (Покрытие K) HTS05T HTilO I <Режимы резания> Сухое Заготовка DIN GG30 200HB Стандартная стойкость :УВ=0.3мм Глубина резания 1.5мм Подача: 0.3мм/об Державка: CSBNR2525M43 Пластина: SNMN120408 Б 100 о £ 80 б 60 10 20 30 40 60 100 Износостойкость инструмента (мин) х 200 200 A040 1 ГПа = 102 кг/мм2, 1Вт/м K = 2.39 x 10-3 кал/см сек °С
