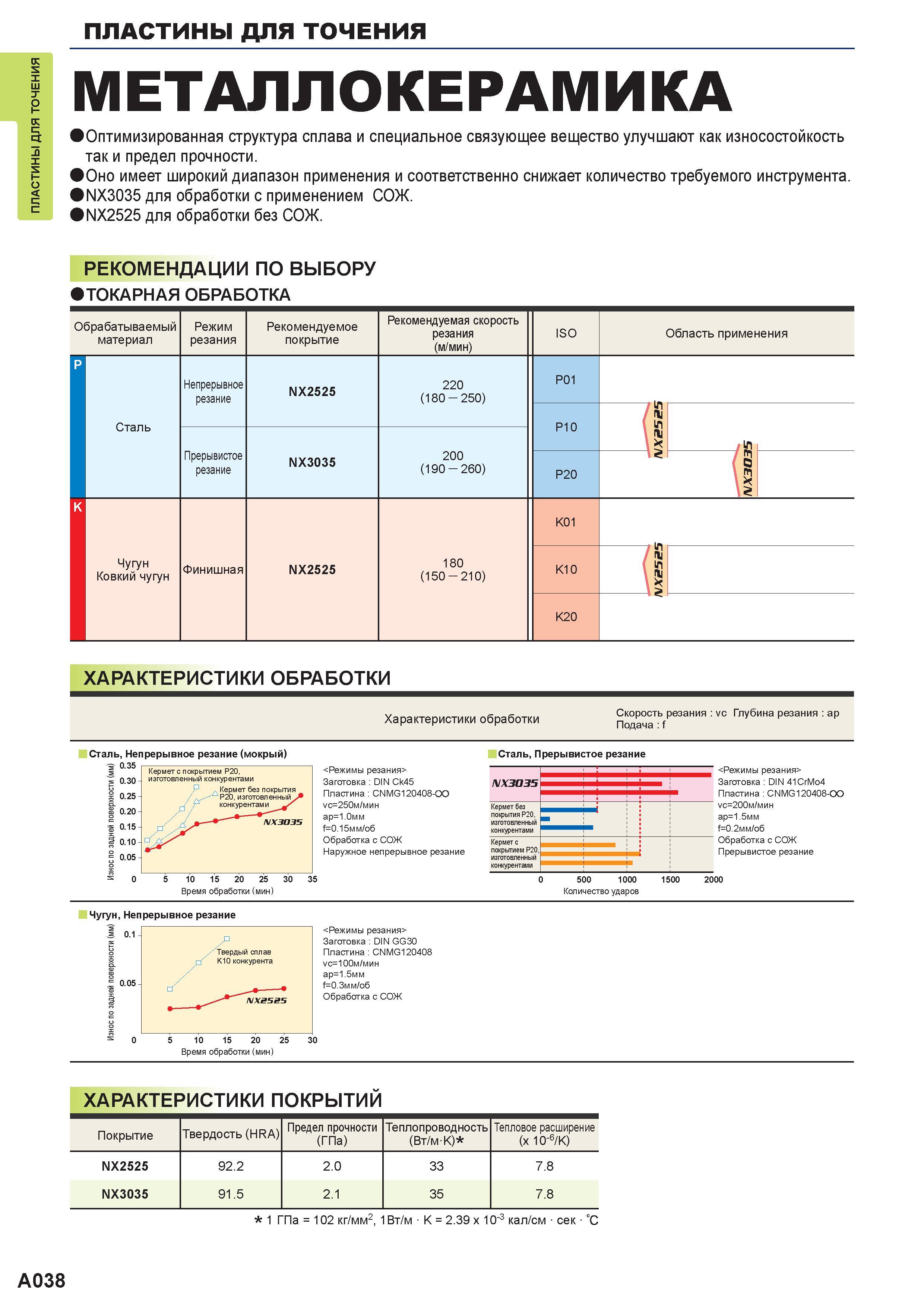

МЕТАЛЛОКЕРАМИКА MITSUBISHI Оптимизированная структура сплава и специальное связующее вещество улучшают как износостойкость так и предел прочности

МЕТАЛЛОКЕРАМИКА MITSUBISHI Оптимизированная структура сплава и специальное связующее вещество улучшают как износостойкость так и предел прочности. Оно имеет широкий диапазон применения и соответственно снижает количество требуемого инструмента. NX3035 для обработки с применением СОЖ. NX2525 для обработки без СОЖ. Рекомендации по выбору ТОКАРНАЯ ОБРАБОТКА Обрабатываемый материал Режим резания Рекомендуемое покрытие Рекомендуемая скорость резания (м/мин) ISO Область применения 'И Непрерывное резание NX2525 220 (180-250) P01 Сталь P10 1 пи и Й 1 Прерывистое резание NX3035 200 (190-260) P20 г (8 \з K01 Чугун Ковкий чугун Финишная NX2525 180 (150-210) K10 УПи 1 1 K20 ХАРАКТЕРИСТИКИ ОБРАБОТКИ Характеристики обработки Скорость резания vc Глубина резания ap Подача f Кермет спокрытием P20, изготовленный конкурентами Сталь, Непрерывное резание (мокрый) -т 0.3 0.3 0.2 0-2 i 0.1 I 0.1 = 0.С Сталь, Прерывистое резание <Режимы резания> Заготовка DIN Ck45 Пластина CNMG120408-00 vc=250м/мин ap i f=0.15мм/об Обработка с СОЖ Наружное непрерывное резание 5 10 15 20 25 30 Время обработки (мин) NX3035 Кермет без покрытия P20, изготовленный конкурентами - Кермет с покрытием P20, конкурентами 500 1000 Количество ударов <Режимы резания> Заготовка DIN 41CrMo4 Пластина CNMG120408-00 vc=200м/мин ap Ni f=0.2мм/об Обработка с СОЖ Прерывистое резание 0 35 0 1500 2000 Чугун, Непрерывное резание <Режимы резания> Заголовка DIN GG30 Пластина CNMG120408 vc=100м/мин ap Ni f=0.3мм/об Обработка с СОЖ s 0 5 10 15 20 25 30 Время обработки (мин) ХАРАКТЕРИСТИКИ ПОКРЫТИЙ Покрытие Твердость (HRA) Предел прочности (ГПа) Теплопроводность (Вт/мК) Тепловое расширение (x 10-6/K) NX2525 92.2 2.0 33 7.8 NX3035 91.5 2.1 35 7.8 1 ГПа = 102 кг/мм2, 1Вт/м К = 2.39 x 10-3 кал/см сек °С A038
