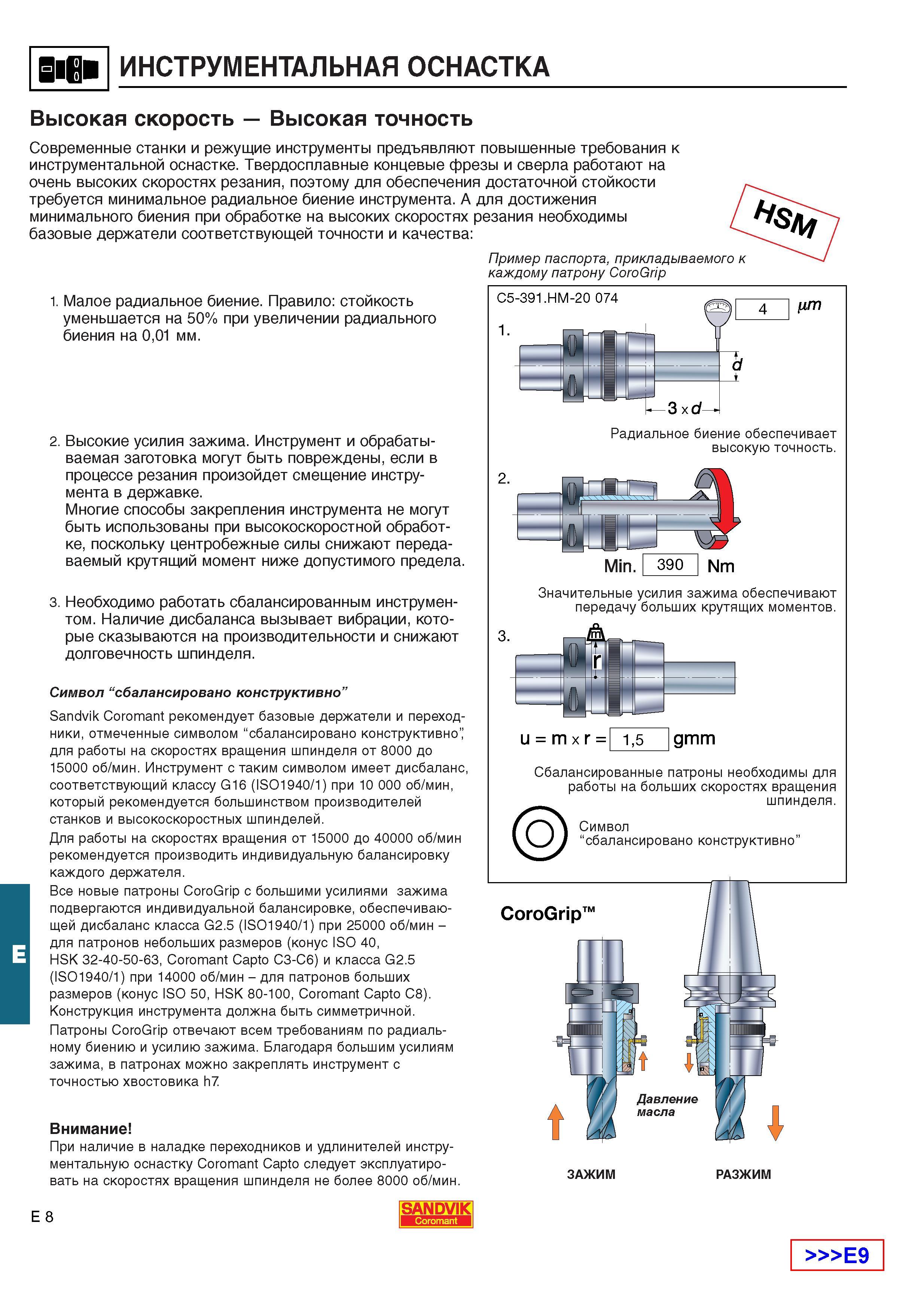

Современные металлорежущие станки и режущие инструменты предъявляют повышенные требования к инструментальной оснастке. Твердосплавные концевые фрезы и сверла работают на очень высоких скоростях резания поэтому для обеспечения достаточной стойкости требуется минимальное радиальное биение инструмента. А для достижения минимального биения при обработке на высоких скоростях резания необходимы базовые держатели соответствующей точности и качества 1. Малое радиальное биение. Правило стойкость уменьшается на 50% при увеличении радиального биения на 001 мм. 2. Высокие усилия зажима. Инструмент и обрабатываемая заготовка могут быть повреждены если в процессе резания произойдет смещение инструмента в державке. Многие способы закрепления инструмента не могут быть использованы при высокоскоростной обработке поскольку центробежные силы снижают передаваемый крутящий момент ниже допустимого предела. 3. Необходимо работать сбалансированным инструментом. Наличие дисбаланса вызывает вибрации которые сказываются на производительности и снижают долговечность шпинделя. Символ сбалансировано конструктивно" Sandvik Coromant рекомендует базовые держатели и переходники отмеченные символом сбалансировано конструктивно" для работы на скоростях вращения шпинделя от 8000 до 15000 об мин. Инструмент с таким символом имеет дисбаланс соответствующий классу G16 (IS01940 1) при 10 000 об мин который рекомендуется большинством производителей станков и высокоскоростных шпинделей. Для работы на скоростях вращения от 15000 до 40000 об мин рекомендуется производить индивидуальную балансировку каждого держателя. Все новые патроны CoroGrip с большими усилиями зажима подвергаются индивидуальной балансировке обеспечивающей дисбаланс класса G2.5 (IS01940 1) при 25000 об мин -для патронов небольших размеров (конус ISO 40 HSK 32-40-50-63 Coromant Capto C3-C6) и класса G2.5 (IS01940 1) при 14000 об мин - для патронов больших размеров (конус ISO 50 HSK 80-100 Coromant Capto C8). Конструкция инструмента должна быть симметричной. Патроны CoroGrip отвечают всем требованиям по радиальному биению и усилию зажима. Благодаря большим усилиям зажима в патронах можно закреплять инструмент с точностью хвостовика h7 Внимание При наличие в наладке переходников и удлинителей инструментальную оснастку Coromant Capto следует эксплуатировать на скоростях вращения шпинделя не более 8000 об мин. Пример паспорта прикладываемого к каждому патрону CoroGrip C5-391.HM-20 074 1. Радиальное биение обеспечивает высокую точность. 2. Значительные усилия зажима обеспечивают передачу больших крутящих моментов. u mxr 15 Сбалансированные патроны необходимы для работы на больших скоростях вращения шпинделя. Символ сбалансировано конструктивно" ЗАЖИМ РАЗЖИМ E 8 SANDVIK Е9 ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Высокая скорость Высокая точность
