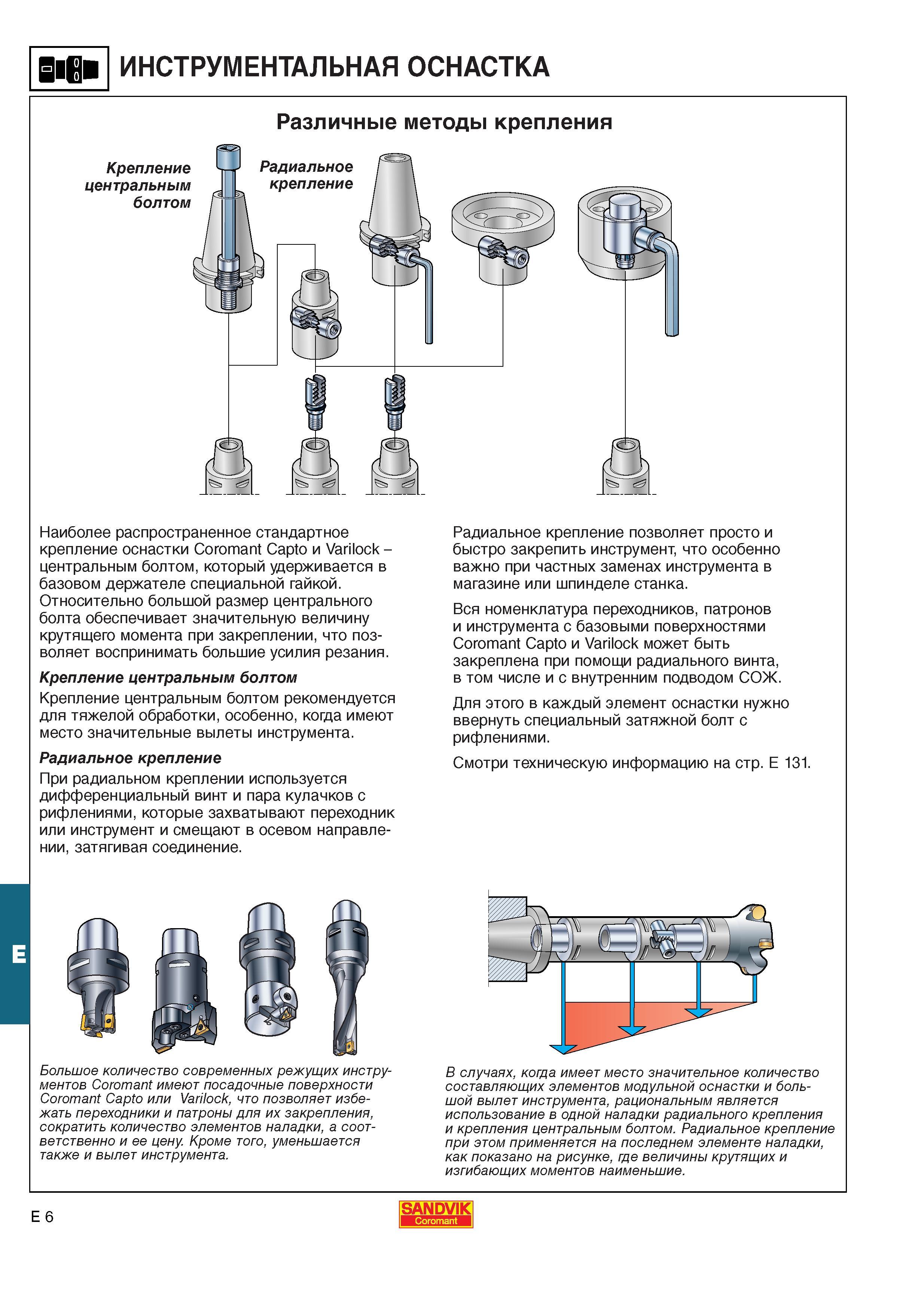

Наиболее распространенное стандартное крепление инструментальной оснастки Sandvik Coromant Capto и Varilock является соединение центральным болтом который удерживается в базовом держателе специальной гайкой. Относительно большой размер центрального болта обеспечивает значительную величину крутящего момента при закреплении что позволяет воспринимать большие усилия резания. Крепление центральным болтом Крепление центральным болтом рекомендуется для тяжелой обработки особенно когда имеют место значительные вылеты инструмента. Радиальное крепление При радиальном креплении используется дифференциальный винт и пара кулачков с рифлениями которые захватывают переходник или инструмент и смещают в осевом направлении затягивая соединение. Радиальное крепление позволяет просто и быстро закрепить инструмент что особенно важно при частных заменах инструмента в магазине или шпинделе станка. Вся номенклатура переходников патронов и инструмента с базовыми поверхностями Coromant Capto и Varilock может быть закреплена при помощи радиального винта в том числе и с внутренним подводом СОЖ. Для этого в каждый элемент оснастки нужно ввернуть специальный затяжной болт с рифлениями. Смотри техническую информацию на стр. Е 131. Большое количество современных режущих инструментов Coromant имеют посадочные поверхности Coromant Capto или Varilock что позволяет избежать переходники и патроны для их закрепления сократить количество элементов наладки а соответственно и ее цену. Кроме того уменьшается также и вылет инструмента. В случаях когда имеет место значительное количество составляющих элементов модульной оснастки и большой вылет инструмента рациональным является использование в одной наладки радиального крепления и крепления центральным болтом. Радиальное крепление при этом применяется на последнем элементе наладки как показано на рисунке где величины крутящих и изгибающих моментов наименьшие. E 6 SANDVIK Coromant ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Различные методы крепления Крепление центральным болтом
