Каталог KORLOY 2020 Инструмент для станков по металлу Стр. I52 1190 Lab2u

Обновлено 2020-07-24 05:43:27

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding KORLOY \| Каталог KORLOY 2020 Инструмент и оснастка для станков (Всего 1333 стр.)

1190 Каталог KORLOY 2020 Инструмент и оснастка для станков по металлу Стр.I52

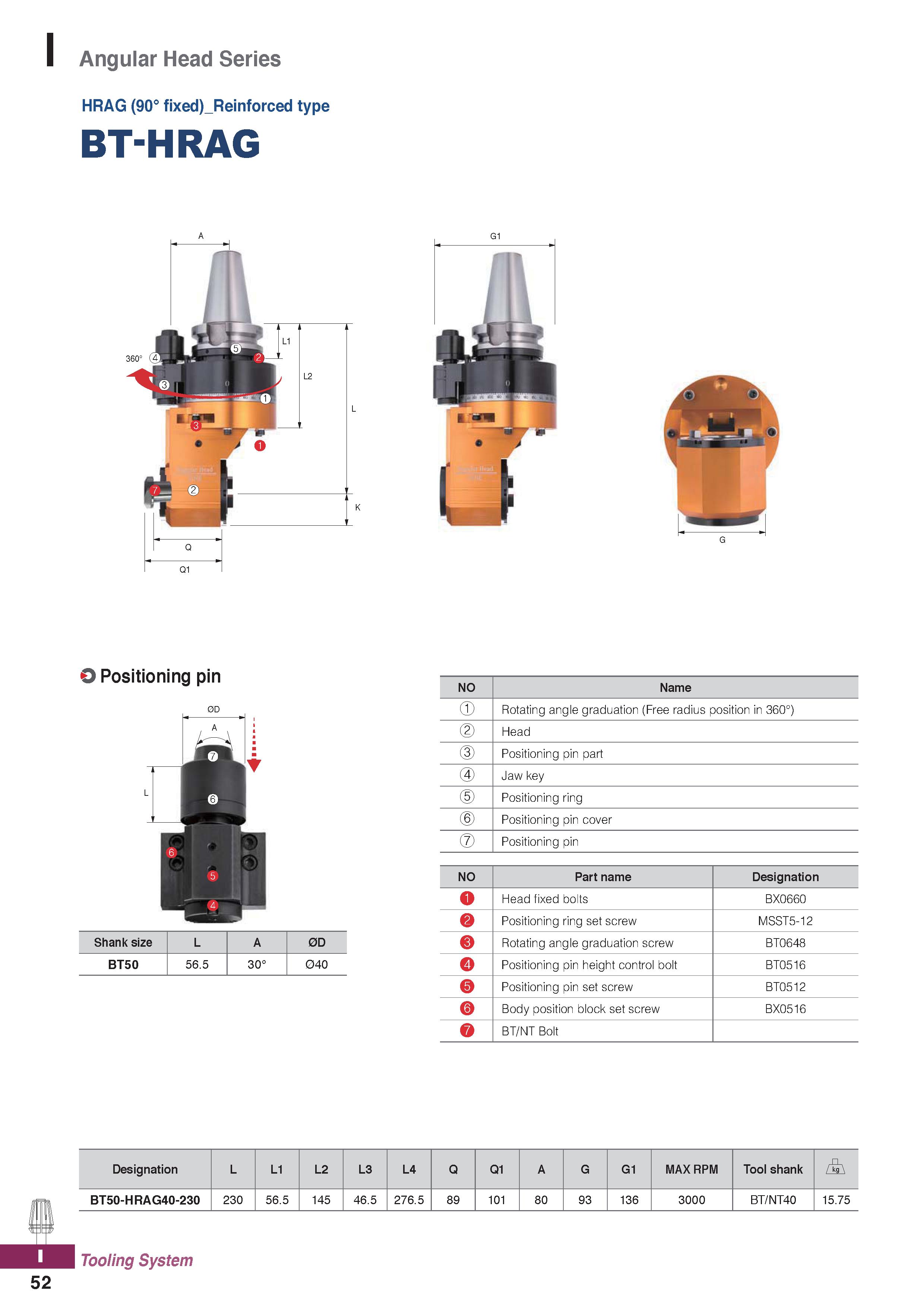

Каталог KORLOY 2020 Инструмент для станков по металлу Стр. I52 1190 Lab2u Angular Head Series HRAG (90° fixed) Reinforced type BT-HRAG O Positioning pin 0D Shank size L A 0D BT50 56.5 30° 040 NO Name Rotating angle graduation (Free radius position in 360°) Head Positioning pin part Jaw key Positioning ring Positioning pin cover Positioning pir NO Part name Designation 0 Head fixed bolts BX0660 Positioning ring set screw MSST5-12 Rotating angle graduation screw BT0648 Positioning pin height control bolt BT0516 Positioning pin set screw BT0512 Body position block set screw BX0516 0 BT/NT Bolt Designation L L1 L2 L3 L4 Q Q1 A G G1 MAX RPM Tool shank BT50-HRAG40-230 230 56.5 145 46.5 276.5 89 101 80 93 136 3000 BT/NT40 15.75 Tooling System 52
