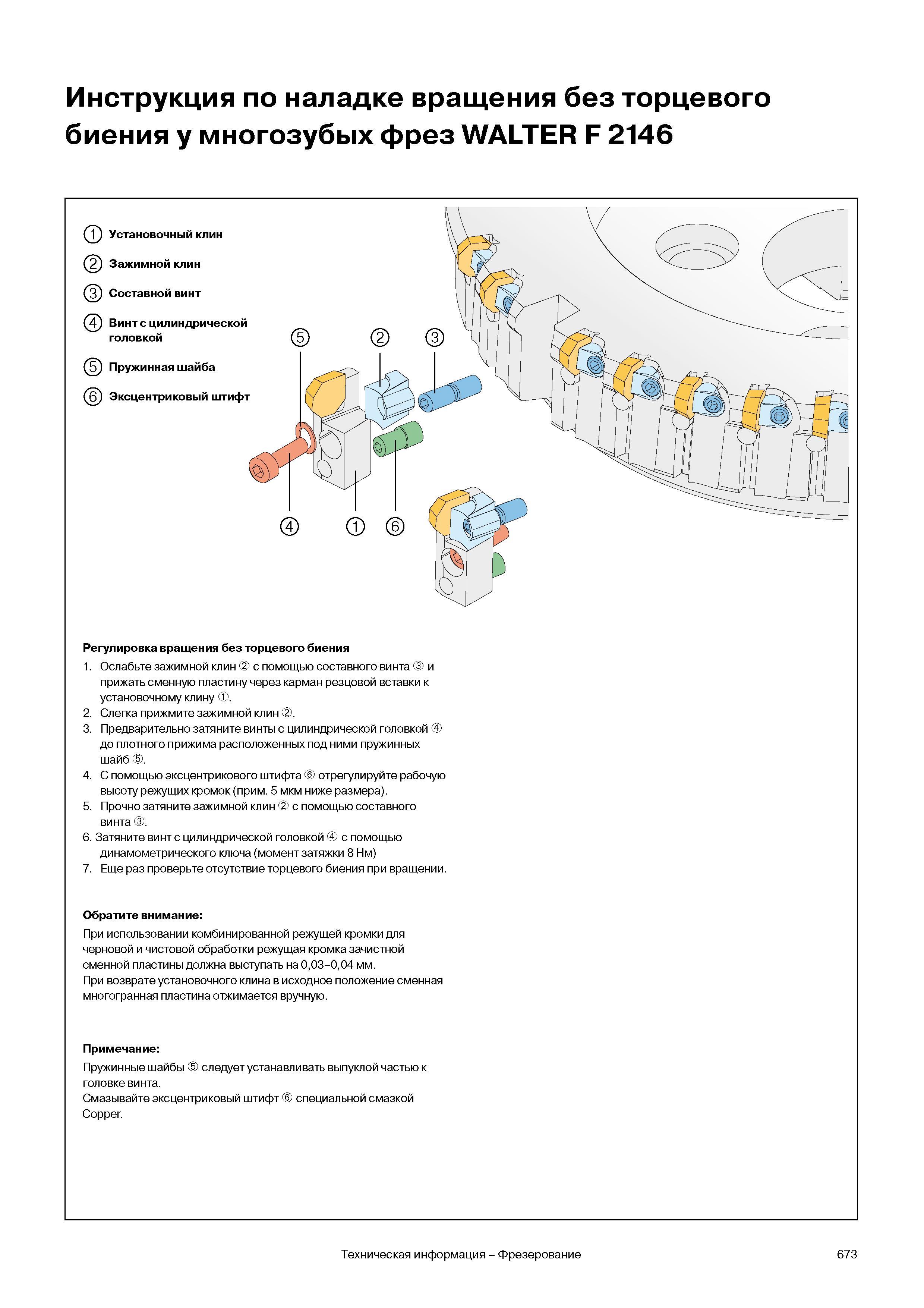

Инструкция по наладке вращения без торцевого биения у многозубых фрез WALTER F 2146 Регулировка вращения без торцевого биения Ослабьте зажимной клин с

Инструкция по наладке вращения без торцевого биения у многозубых фрез WALTER F 2146 Регулировка вращения без торцевого биения Ослабьте зажимной клин с помощью составного винта и прижать сменную пластину через карман резцовой вставки к установочному клину Ф. 2. Слегка прижмите зажимной клин 3. Предварительно затяните винты с цилиндрической головкой до плотного прижима расположенных под ними пружинных шайб 4. С помощью эксцентрикового штифта отрегулируйте рабочую высоту режущих кромок (прим. 5 мкм ниже размера). 5. Прочно затяните зажимной клин с помощью составного винта 6. Затяните винт с цилиндрической головкой с помощью динамометрического ключа (момент затяжки 8 Нм) 7. Еще раз проверьте отсутствие торцевого биения при вращении. Обратите внимание При использовании комбинированной режущей кромки для черновой и чистовой обработки режущая кромка зачистной сменной пластины должна выступать на 003-004 мм. При возврате установочного клина в исходное положение сменная многогранная пластина отжимается вручную. Примечание Пружинные шайбы следует устанавливать выпуклой частью к головке винта. Смазывайте эксцентриковый штифт специальной смазкой Copper. Техническая информация Фрезерование 673
