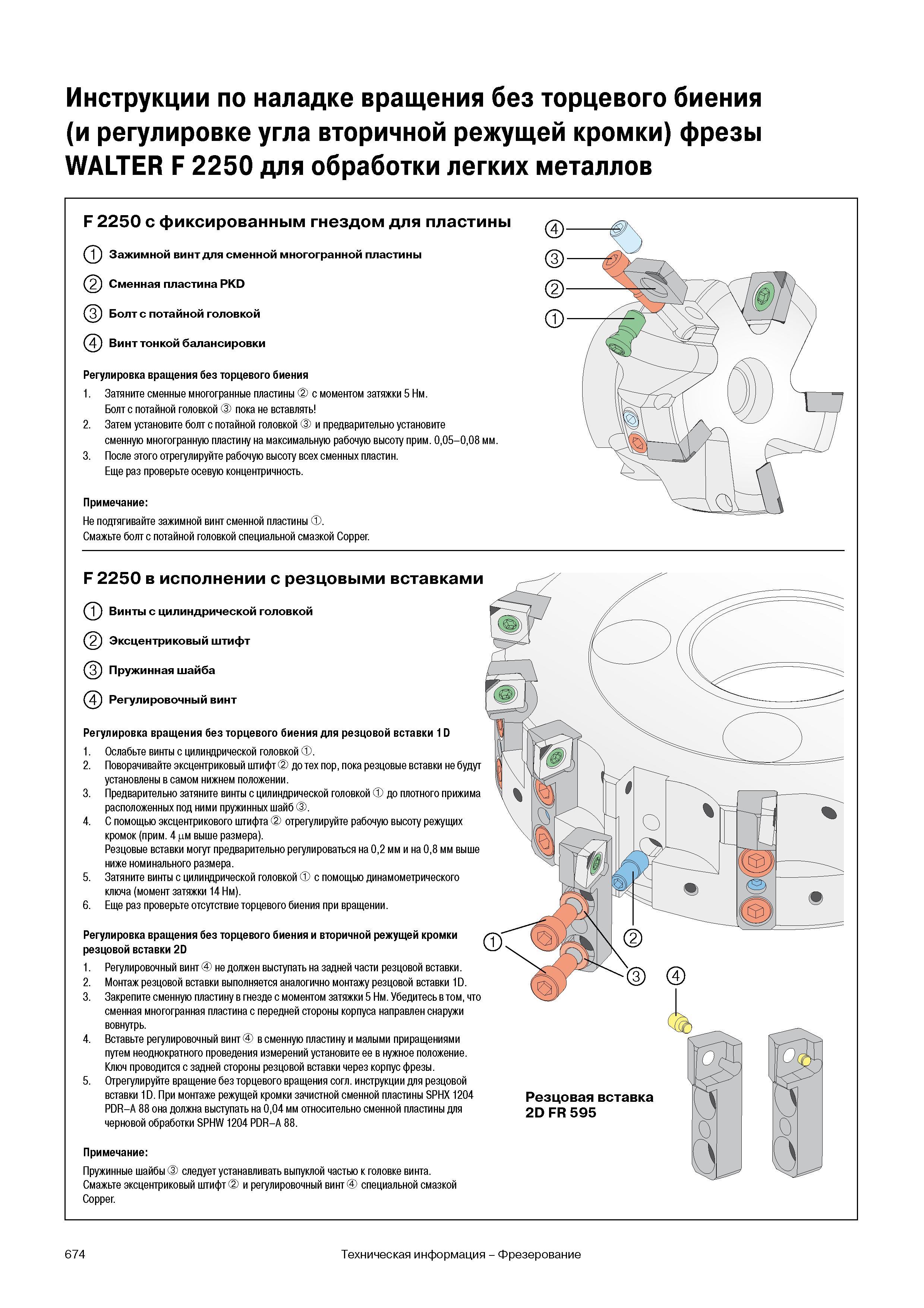

Инструкции по наладке вращения без торцевого биения и регулировке угла вторичной режущей кромки фрезы WALTER F 2250 для обработки легких металлов F 22

Инструкции по наладке вращения без торцевого биения и регулировке угла вторичной режущей кромки фрезы WALTER F 2250 для обработки легких металлов F 2250 с фиксированным гнездом для пластины (1 Зажимной винт для сменной многогранной пластины 3 (2 Сменная пластина PKD 2 (3 Болт с потайной головкой Винт тонкой балансировки Регулировка вращения без торцевого биения 1. Затяните сменные многогранные пластины с моментом затяжки 5 Нм. Болт с потайной головкой пока не вставлять 2. Затем установите болт с потайной головкой и предварительно установите сменную многогранную пластину на максимальную рабочую высоту прим. 005-008 мм. 3. После этого отрегулируйте рабочую высоту всех сменных пластин. Еще раз проверьте осевую концентричность. Примечание Не подтягивайте зажимной винт сменной пластины Ф. Смажьте болт с потайной головкой специальной смазкой Copper. F 2250 в исполнении с резцовыми вставками (1 Винты с цилиндрической головкой (2 Эксцентриковый штифт (3 Пружинная шайба Регулировочный винт Регулировка вращения без торцевого биения для резцовой вставки 1D 1. Ослабьте винты с цилиндрической головкой Ф. 2. Поворачивайте эксцентриковый штифт до тех пор пока резцовые вставки не будут установлены в самом нижнем положении. 3. Предварительно затяните винты с цилиндрической головкой до плотного прижима расположенных под ними пружинных шайб 4. С помощью эксцентрикового штифта отрегулируйте рабочую высоту режущих кромок (прим. 4 им выше размера). Резцовые вставки могут предварительно регулироваться на 02 мм и на 08 мм выше ниже номинального размера. 5. Затяните винты с цилиндрической головкой с помощью динамометрического ключа (момент затяжки 14 Нм). 6. Еще раз проверьте отсутствие торцевого биения при вращении. Регулировка вращения без торцевого биения и вторичной режущей кромки резцовой вставки 2D 1. Регулировочный винт не должен выступать на задней части резцовой вставки. 2. Монтаж резцовой вставки выполняется аналогично монтажу резцовой вставки 1D. 3. Закрепите сменную пластину в гнезде с моментом затяжки 5 Нм. Убедитесь в том что сменная многогранная пластина с передней стороны корпуса направлен снаружи вовнутрь. 4. Вставьте регулировочный винт в сменную пластину и малыми приращениями путем неоднократного проведения измерений установите ее в нужное положение. Ключ проводится с задней стороны резцовой вставки через корпус фрезы. 5. Отрегулируйте вращение без торцевого вращения согл. инструкции для резцовой вставки 1D. При монтаже режущей кромки зачистной сменной пластины SPHX 1204 PDR-A 88 она должна выступать на 004 мм относительно сменной пластины для черновой обработки SPHW 1204 PDR-A 88. Примечание Пружинные шайбы следует устанавливать выпуклой частью к головке винта. Смажьте эксцентриковый штифт и регулировочный винт специальной смазкой Copper. tl Ш) Ш Резцовая вставка 2D FR 595 674 Техническая информация Фрезерование
