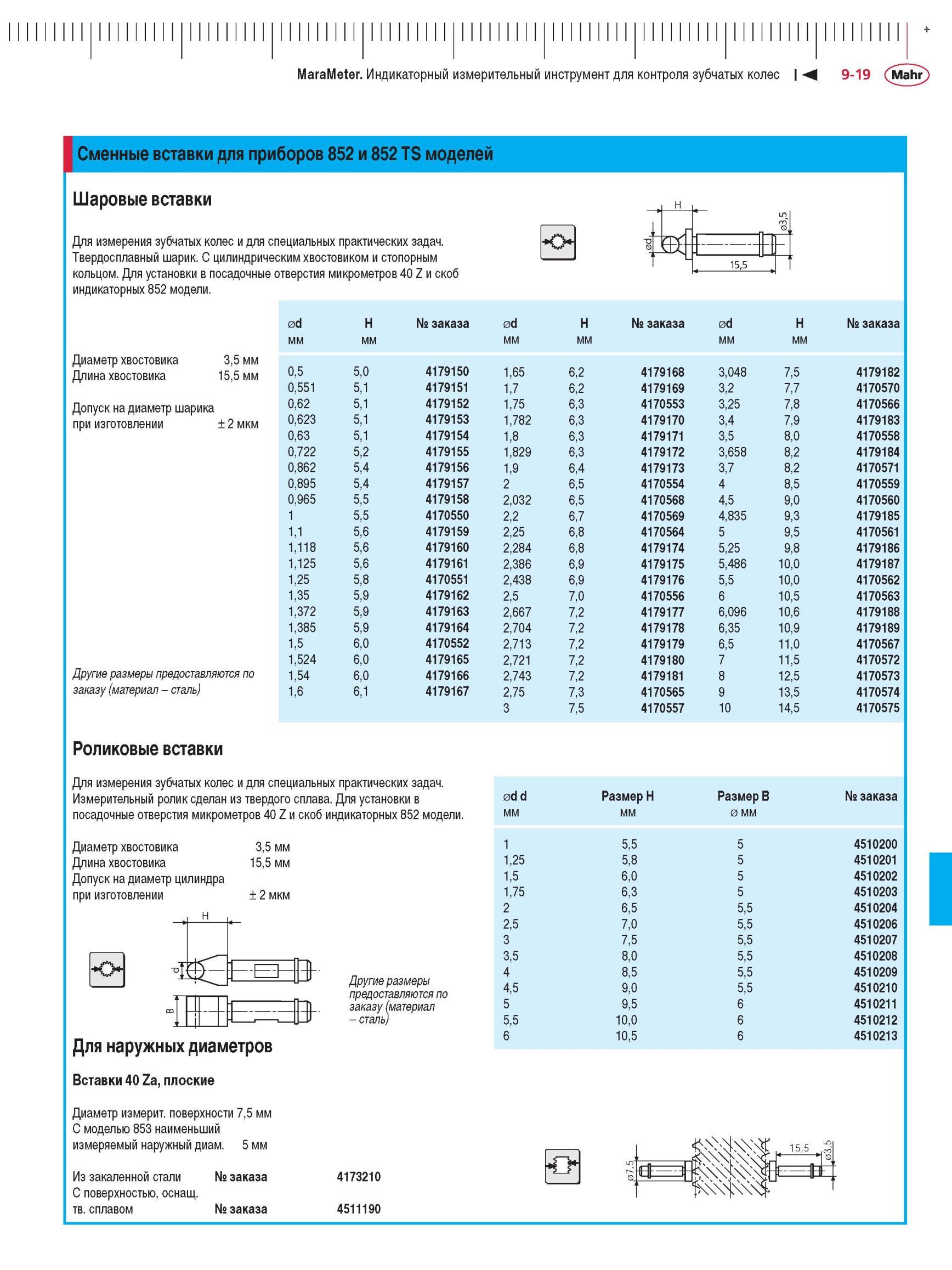

Сменные вставки для приборов 852 и 852 TS моделей Шаровые вставки Для измерения зубчатых колес и для специальных практических задач. Твердосплавный шарик. С цилиндрическим хвостовиком и стопорным кольцом. Для установки в посадочные отверстия микрометров 40 Z и скоб индикаторных 852 модели. Диаметр хвостовика Длина хвостовика 3,5 мм 15,5 мм Допуск на диаметр шарика при изготовлении ± 2 мкм Другие размеры предоставляются по заказу (материал - сталь) Роликовые вставки Для измерения зубчатых колес и для специальных практических задач. Измерительный ролик сделан из твердого сплава. Для установки в посадочные отверстия микрометров 40 Z и скоб индикаторных 852 модели. Диаметр хвостовика 3,5 мм Длина хвостовика 15,5 мм Допуск на диаметр цилиндра при изготовлении ± 2 мкм 0d мм H мм № заказа диаметр d мм H мм № заказа диаметр d мм H мм № заказа 0,5 5,0 4179150 1,65 6,2 4179168 3,048 7,5 4179182 0,551 5,1 4179151 1,7 6,2 4179169 3,2 7,7 4170570 0,62 5,1 4179152 1,75 6,3 4170553 3,25 7,8 4170566 0,623 5,1 4179153 1,782 6,3 4179170 3,4 7,9 4179183 0,63 5,1 4179154 1,8 6,3 4179171 3,5 8,0 4170558 0,722 5,2 4179155 1,829 6,3 4179172 3,658 8,2 4179184 0,862 5,4 4179156 1,9 6,4 4179173 3,7 8,2 4170571 0,895 5,4 4179157 2 6,5 4170554 4 8,5 4170559 0,965 5,5 4179158 2,032 6,5 4170568 4,5 9,0 4170560 1 5,5 4170550 2,2 6,7 4170569 4,835 9,3 4179185 1,1 5,6 4179159 2,25 6,8 4170564 5 9,5 4170561 1,118 5,6 4179160 2,284 6,8 4179174 5,25 ,8 9, 4179186 1,125 5,6 4179161 2,386 6,9 4179175 5,486 10,0 4179187 1,25 5,8 4170551 2,438 6,9 4179176 5,5 10,0 4170562 1,35 5,9 4179162 2,5 7,0 4170556 6 10,5 4170563 1,372 5,9 4179163 2,667 7,2 4179177 6,096 10,6 4179188 1,385 5,9 4179164 2,704 7,2 4179178 6,35 10,9 4179189 1,5 6,0 4170552 2,713 7,2 4179179 6,5 11,0 4170567 1,524 6,0 4179165 2,721 7,2 4179180 7 11,5 4170572 1,54 6,0 4179166 2,743 7,2 4179181 8 12,5 4170573 1,6 6,1 4179167 2,75 7,3 4170565 9 13,5 4170574 3 7,5 4170557 10 14,5 4170575 Другие размеры предоставляются по заказу(материал - сталь) Для наружных диаметров Вставки 40 Za, плоские Диаметр измерит. поверхности 7,5 мм С моделью 853 наименьший измеряемый наружный диаметр 5 мм Из закаленной стали № заказа С поверхностью, оснащенной твердым сплавом № заказа диаметр d d мм Размер H мм Размер B 0 мм № заказа 1 5,5 5 4510200 1,25 5,8 5 4510201 1,5 6,0 5 4510202 1,75 6,3 5 4510203 2 6,5 5,5 4510204 2,5 7,0 5,5 4510206 3 7,5 5,5 4510207 3,5 8,0 5,5 4510208 4 8,5 5,5 4510209 4,5 9,0 5,5 4510210 5 9,5 6 4510211 5,5 10,0 6 4510212 6 10,5 6 4510213 4173210 4511190 15,5 MaraMeter. Индикаторный измерительный инструмент для контроля зубчатых колес
