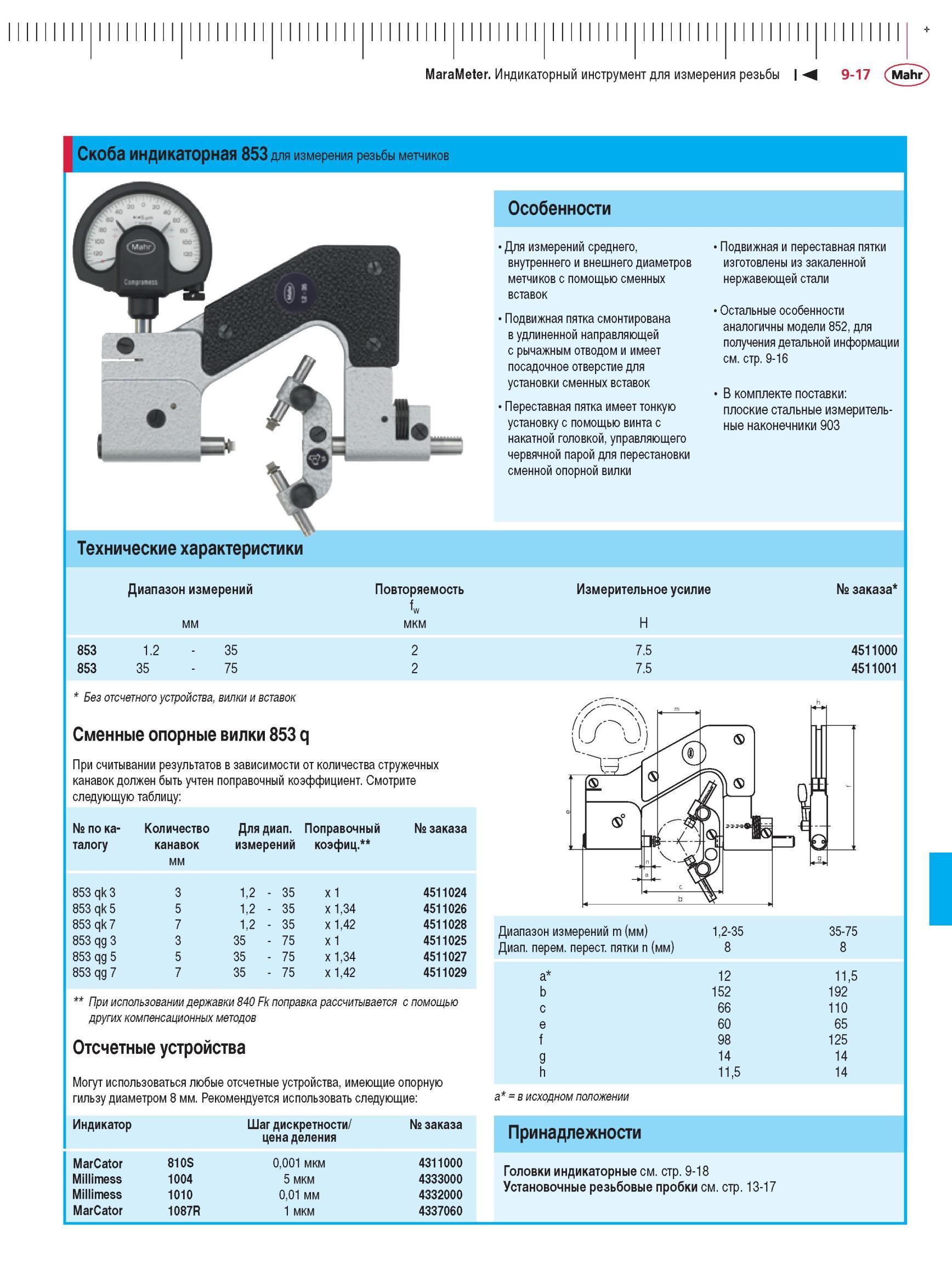

Скоба индикаторная 853 для измерения резьбы метчиков Технические характеристики Диапазон измерений мм 853 853 1.2 35 35 75 Повторяемость fw мкм Без отсчетного устройства, вилки и вставок Сменные опорные вилки 853 q При считывании результатов в зависимости от количества стружечных канавок должен быть учтен поправочный коэффициент. Смотрите следующую таблицу № по каталогу Количество канавок Для диапазона измерений Поправочный коэффициент № заказа мм 853 qk 3 3 1,2 35 x 1 4511024 853 qk 5 5 1,2 35 x 1,34 4511026 853 qk 7 7 1,2 - 35 x 1,42 4511028 853 qg 3 3 35 75 x 1 4511025 853 qg 5 5 35 - 75 x 1,34 4511027 853 qg 7 7 35 - 75 x 1,42 4511029 При использовании державки 840 Fk поправка рассчитывается с помощью других компенсационных методов Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендуется использовать следующие Индикатор Шаг дискретности/ цена деления MarCator 810S 0,001 мкм Millimess 1004 5 мкм Millimess 1010 0,01 мм MarCator 1087R 1 мкм № заказа 4311000 4333000 4332000 4337060 Особенности Для измерений среднего, внутреннего и внешнего диаметров метчиков с помощью сменных вставок Подвижная пятка смонтирована в удлиненной направляющей с рычажным отводом и имеет посадочное отверстие для установки сменных вставок Переставная пятка имеет тонкую установку с помощью винта с накатной головкой, управляющего червячной парой для перестановки сменной опорной вилки Подвижная и переставная пятки изготовлены из закаленной нержавеющей стали Остальные особенности аналогичны модели 852, для получения детальной информации см. стр. 9-16 В комплекте поставки плоские стальные измерительные наконечники 903 Измерительное усилие Н 7.5 7.5 № заказа 4511000 4511001 Диапазон измерений m (мм) Диапазон переменной переставной пятки n (мм) 1,2-35 8 35-75 8 a 12 11,5 b 152 192 c 66 110 e 60 65 f 98 125 g 14 14 h 11,5 14 = в исходном положении Принадлежности Головки индикаторные см. стр. 9-18 Установочные резьбовые пробки см. стр. 13-17 MaraMeter. Индикаторный инструмент для измерения резьбы
