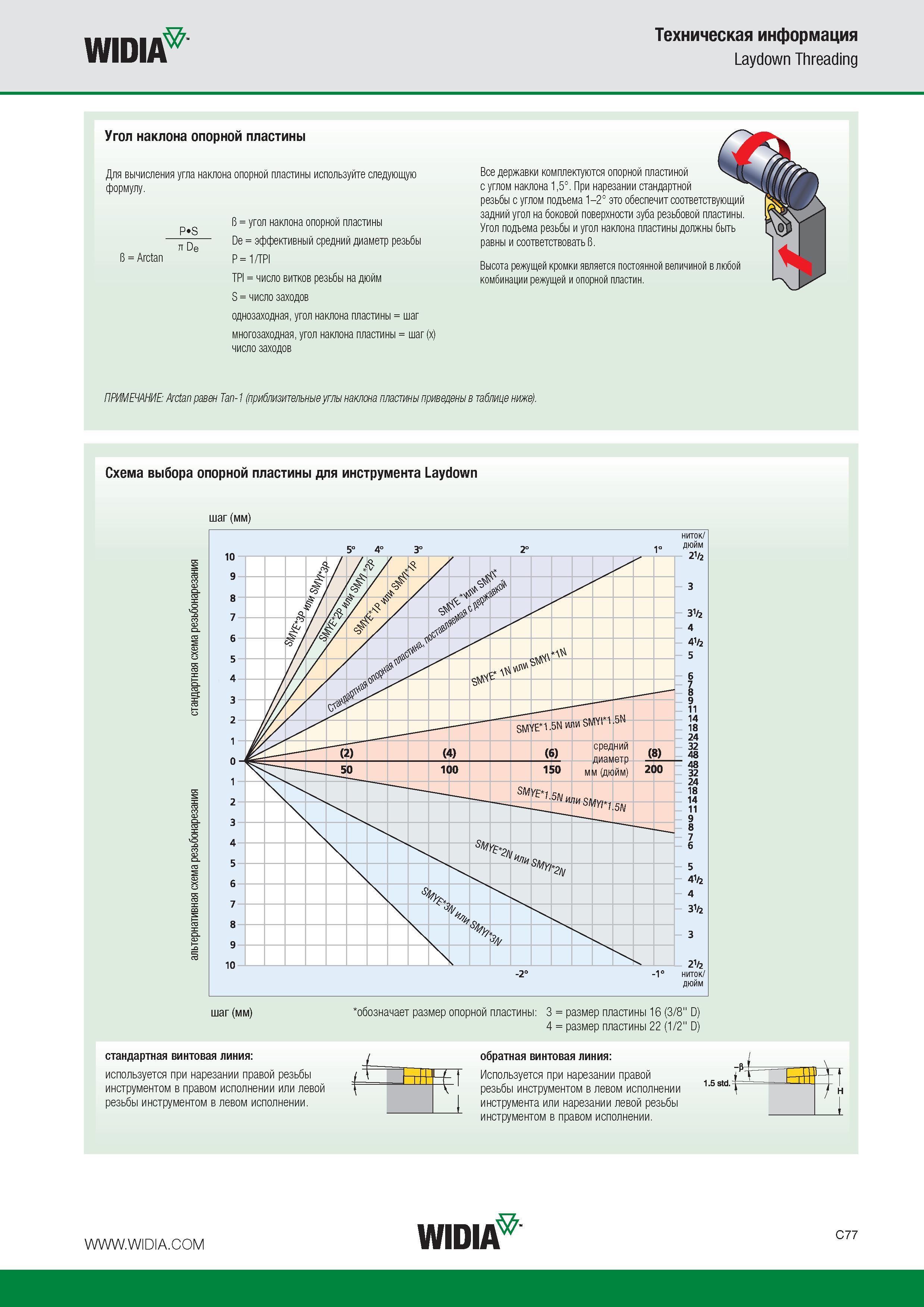

Схема выбора опорной пластины для резьбовых резцов Widia Laydown Threading Угол наклона опорной пластины резьбового токарного инструмента Для вычисления угла накл379 Каталог WIDIA 2015 Токарный инструмент Обработка канавок и отрезка Нарезание резьбы Стр.C77 |
|||||
Схема выбора опорной пластины для резьбовых резцов Widia Laydown Threading Угол наклона опорной пластины резьбового токарного инструмента Для вычисления угла накл Схема выбора опорной пластины для резьбовых резцов Widia Laydown Threading Угол наклона опорной пластины резьбового токарного инструмента Для вычисления угла наклона опорной пластины используйте следующую формулу. Все резьбонарезные державки комплектуются опорной пластиной с углом наклона 15. При нарезании стандартной резьбы с углом подъема 1-2 это обеспечит соответствующий задний угол на боковой поверхности зуба резьбовой пластины. Угол подъема резьбы и угол наклона пластины должны быть равны и соответствовать В. Высота режущей кромки является постоянной величиной в любой комбинации режущей и опорной пластин. ПРИМЕЧАНИЕ Arctan равен Tan-1 (приблизительные углы наклона пластины приведены в таблице ниже). Схема выбора опорной пластины для инструмента Laydown шаг (мм) шаг (мм) Обозначает размер опорной пластины 3 размер пластины 16 (3 8" D) 4 размер пластины 22 (1 2" D) стандартная винтовая линия используется при нарезании правой резьбы инструментом в правом исполнении или левой резьбы инструментом в левом исполнении. обратная винтовая линия Используется при нарезании правой резьбы инструментом в левом исполнении инструмента или нарезании левой резьбы инструментом в правом исполнении. mil ( пт 'г WIDIA C77 WIDIA Техническая информация Laydown Threading P S В Arctan De В угол наклона опорной пластины De эффективный средний диаметр резьбы P 1 TPI TPI число витков резьбы на дюйм S число заходов однозаходная угол наклона пластины шаг многозаходная угол наклона пластины шаг (x) число заходов |
|||||
