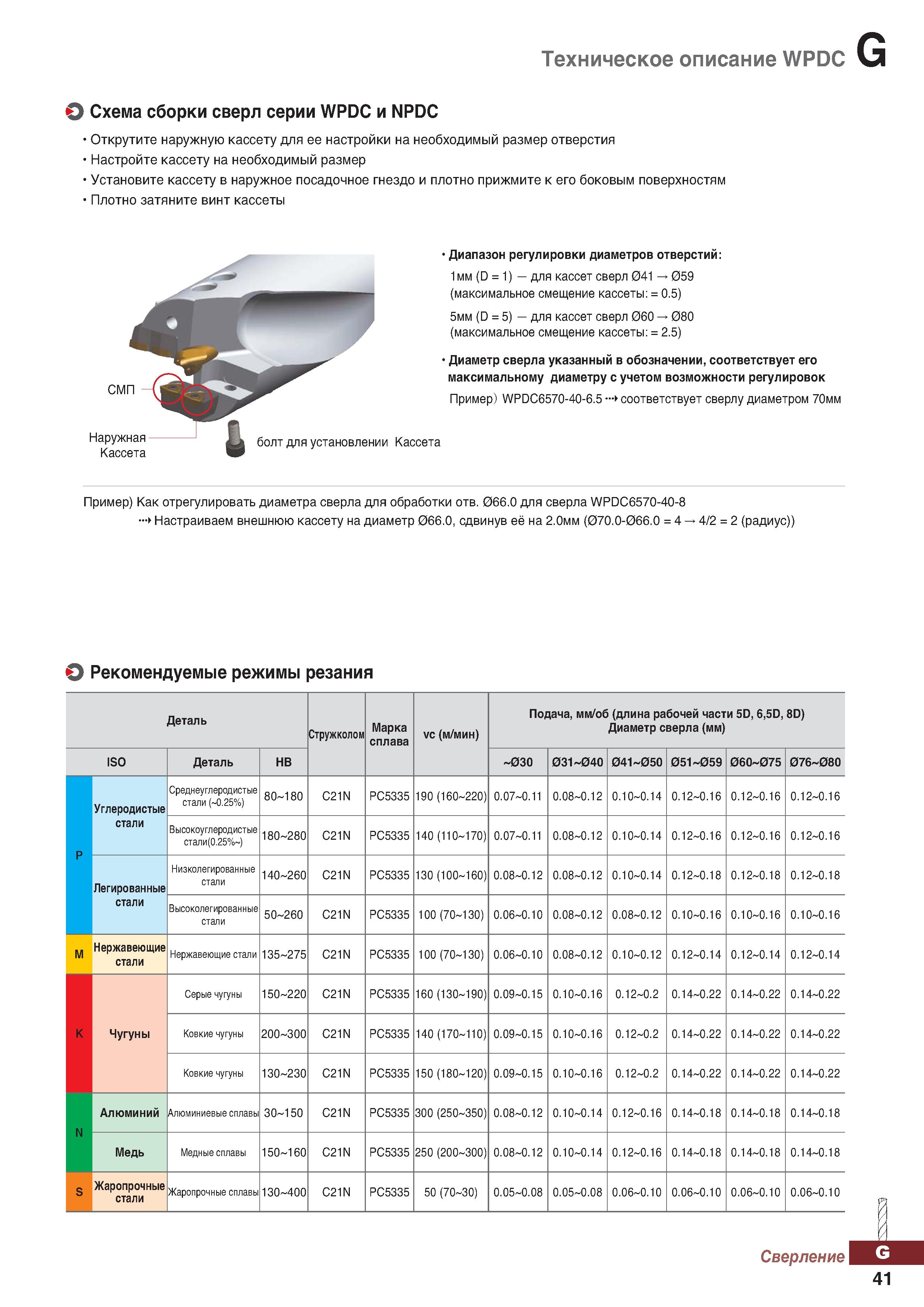

Схема сборки сборных сверл Korloy серии WPDC и NPDC Открутите наружную кассету для ее настройки на необходимый размер отверстия _ Настройте кассету на необходимый размер Установите кассету в наружное посадочное гнездо и плотно прижмите к его боковым поверхностям Плотно затяните винт кассеты Диапазон регулировки диаметров отверстий: 1mm(D = 1) для кассет сверл 041 059 (максимальное смещение кассеты: = 0.5) 5мм (D = 5) для кассет сверл 060 080 (максимальное смещение кассеты: = 2.5) Диаметр сверла указанный в обозначении, соответствует его максимальному диаметрусучетом возможности регулировок Пример) WPDC6570-40-6.5 соответствует сверлу диаметром 70мм Пример) Как отрегулировать диаметра сверла для обработки отв. 066.0 для сверла WPDC6570-40-8 Настраиваем внешнюю кассету на диаметр 066.0, сдвинув её на 2.0мм (070.0-066.0 = 4 4 2 = 2 (радиус)) Рекомендуемые режимы резания Деталь Стружколом Марка сплава vc (м/мин) Подача, мм/об (длина рабочей части 5D, 6,5D, 8D) Диаметр сверла (мм) ISO Деталь НВ 03О 031-040 041-050 051-059 060-075 076-080 Углеродистые Среднеуглеродистые стали (-0.25%) 80-180 C21N РС5335 190(160-220) 0.07-0.11 0.08-0.12 0.10-0.14 0.12-0.16 0.12-0.16 0.12-0.16 P стали Высокоуглеродистые стали(0.25% ) 180-280 C21N РС5335 140 (110-170) 0.07-0.11 0.08-0.12 0.10-0.14 0.12-0.16 0.12-0.16 0.12-0.16 Легированные Низколегированные стали 140-260 C21N РС5335 130(100-160) 0.08-0.12 0.08-0.12 0.10-0.14 0.12-0.18 0.12-0.18 0.12-0.18 стали Высоколегированные стали 50-260 C21N РС5335 100 (70-130) 0.06-0.10 0.08-0.12 0.08-0.12 0.10-0.16 0.10-0.16 0.10-0.16 M Нержавеющие стали Нержавеющие стали 135-275 C21N РС5335 100 (70-130) 0.06-0.10 0.08-0.12 0.10-0.12 0.12-0.14 0.12-0.14 0.12-0.14 Серые чугуны 150-220 C21N РС5335 160(130-190) 0.09-0.15 0.10-0.16 0.12-0.2 0.14-0.22 0.14-0.22 0.14-0.22 K Чугуны Ковкие чугуны 200-300 C21N РС5335 140 (170-110) 0.09-0.15 0.10-0.16 0.12-0.2 0.14-0.22 0.14-0.22 0.14-0.22 Ковкие чугуны 130-230 C21N РС5335 150(180-120) 0.09-0.15 0.10-0.16 0.12-0.2 0.14-0.22 0.14-0.22 0.14-0.22 N Алюминий Алюминиевые сплавы 30-150 C21N РС5335 300 (250-350) 0.08-0.12 0.10-0.14 0.12-0.16 0.14-0.18 0.14-0.18 0.14-0.18 Медь Медные сплавы 150-160 C21N РС5335 250 (200-300) 0.08-0.12 0.10-0.14 0.12-0.16 0.14-0.18 0.14-0.18 0.14-0.18 S Жаропрочные стали Жаропрочные сплавы 130-400 C21N РС5335 50 (70-30) 0.05-0.08 0.05-0.08 0.06-0.10 0.06-0.10 0.06-0.10 0.06-0.10 Сверление J. 41 Техническое описание WPDC О
