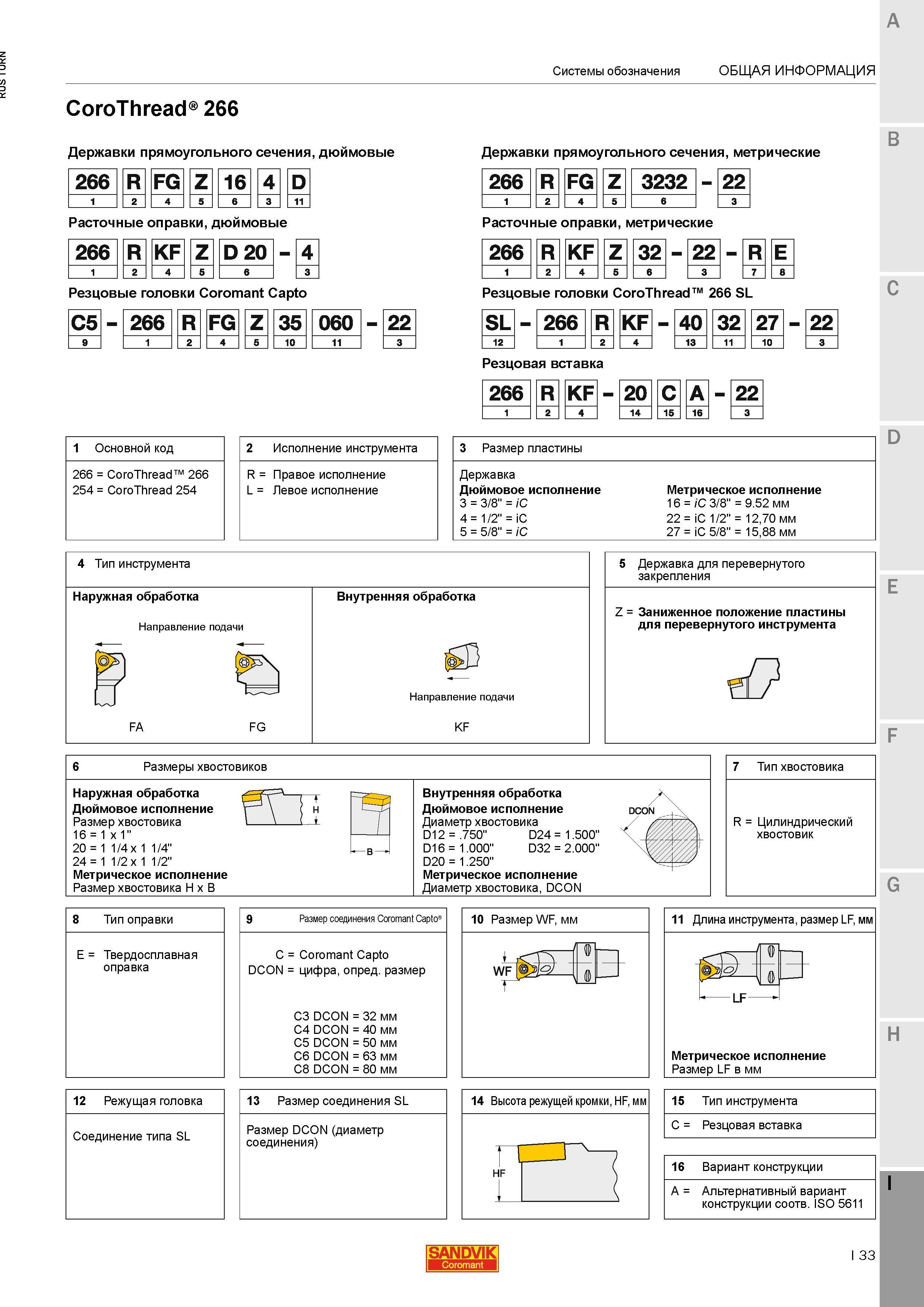

Схема кодирования дюймовых и метрических резьбовых токарных резцов державок и оправок Sandvik CoroThread 266 Размеры хвостовиков Наружная обработ
