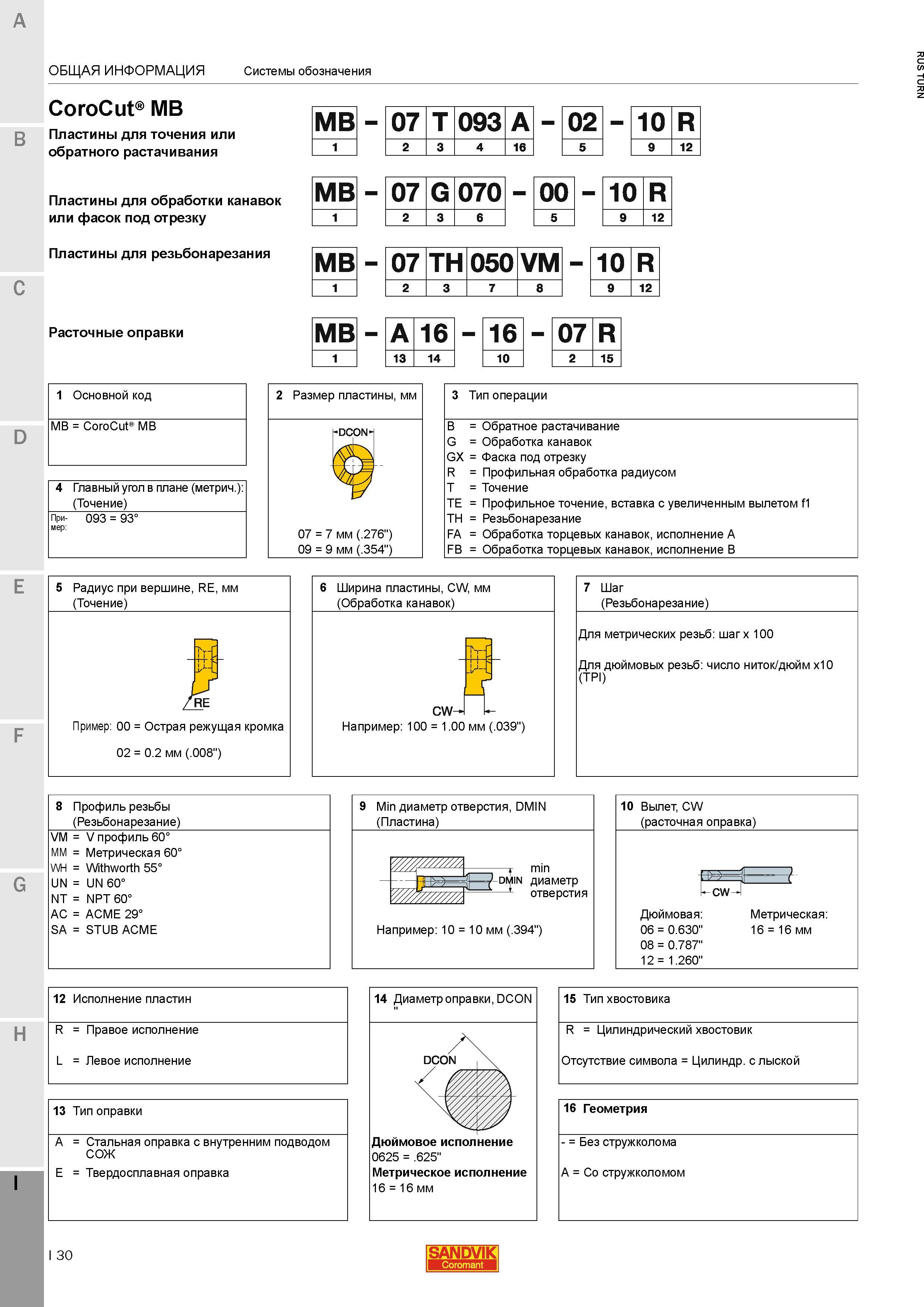

Системы обозначения сменных режущих твердосплавных головок и расточных оправок Sandvik CoroCut MB Пластины для точения или обратного растачивания Головки для обработки канавок MB 07 G 070 или фасок под отрезку 1 2 3 в 00 1 0 R 9 12 с Пластины для резьбонарезания MB 07 ТН 050 VM 2 3 7 8 1 0 R 9 12 Расточные оправки MB А 1 6 13 14 16 10 07 R 2 15 D 1 Основной код MB CoroCut MB 4 Главный угол в плане (метрич.) (Точение) При- 093 93 мер 3 Тип операции B Обратное растачивание G Обработка канавок GX Фаска под отрезку R Профильная обработка радиусом T Точение TE Профильное точение вставка с увеличенным вылетом f1 TH Резьбонарезание FA Обработка торцевых канавок исполнение А FB Обработка торцевых канавок исполнение B 5 Радиус при вершине RE мм (Точение) Пример 00 Острая режущая кромка 02 0.2 мм (.008") 6 Ширина пластины CW мм (Обработка канавок) G 8 Профиль резьбы (Резьбонарезание) VM V профиль 60 MM Метрическая 60 WH Withworth 55 UN UN 60 NT NPT 60 AC ACME 29 SA STUB ACME 9 Min диаметр отверстия DMIN (Пластина) Нн-)-Э y-PtyiN диаметр yM'--r Lотверстия Например 10 10 мм (.394") 10 Вылет CW (расточная оправка) Дюймовая 06 0.630" 08 0.787" 12 1.260" Метрическая 16 16 мм H 12 Исполнение пластин R Правое исполнение L Левое исполнение 13 Тип оправки A Стальная оправка с внутренним подводом СОЖ E Твердосплавная оправка 14 Диаметр оправки DCON Дюймовое исполнение 0625 .625" Метрическое исполнение 16 16 мм 15 Тип хвостовика R Цилиндрический хвостовик Отсутствие символа Цилиндр. с лыской 16 Геометрия Без стружколома A Со стружколомом 30 SANDVIK Coromant MB 07 093 А 2 3 4 16 02 1 0 R 9 12
