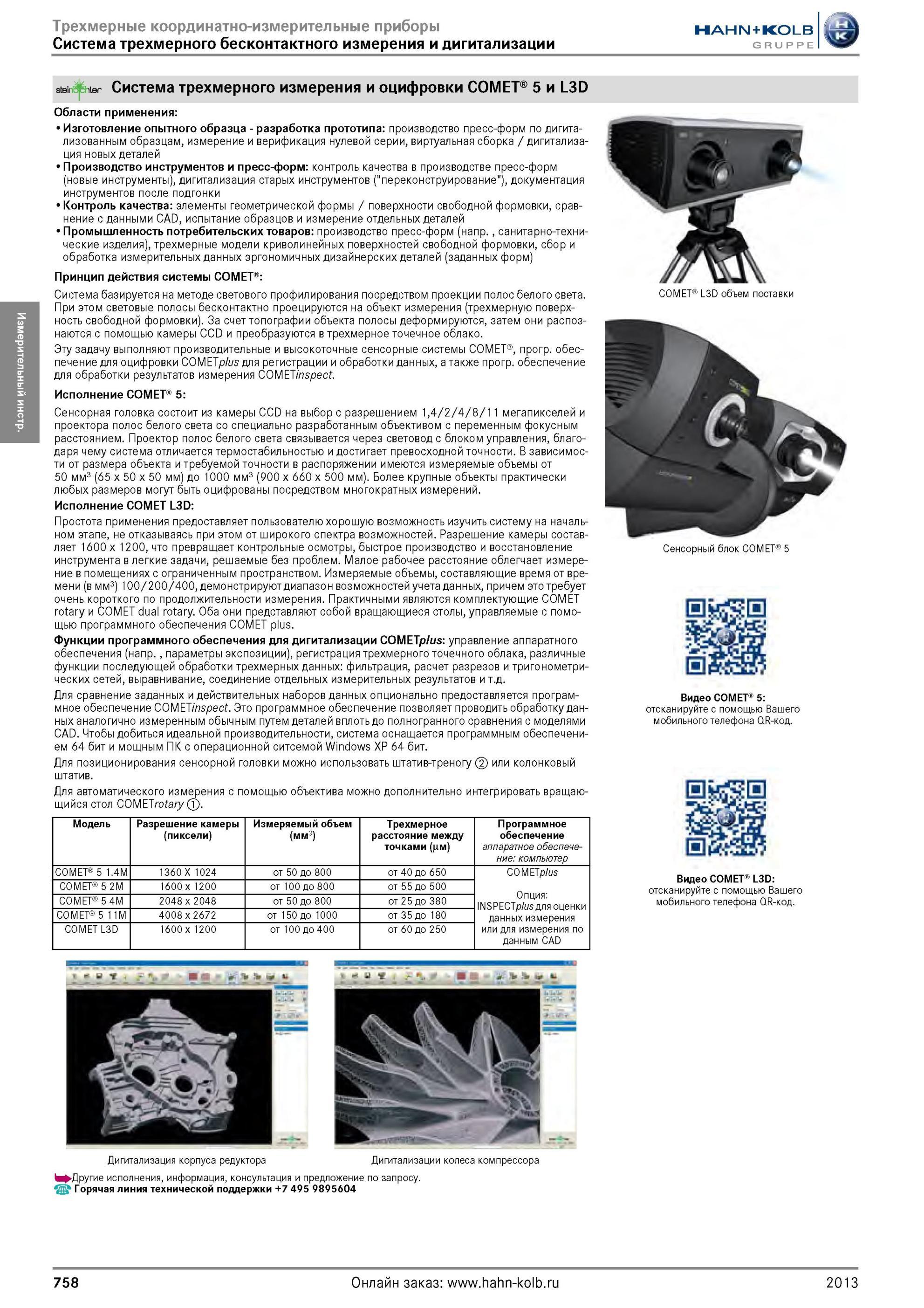

Система трехмерного измерения и оцифровки COMET 5 и L3D Области применения Изготовление опытного образца разработка прототипа производство пресс-форм

Система трехмерного измерения и оцифровки COMET 5 и L3D Области применения Изготовление опытного образца разработка прототипа производство пресс-форм по дигита-лизованным образцам, измерение и верификация нулевой серии, виртуальная сборка / дигитализация новых деталей Производство инструментов и пресс-форм контроль качества в производстве пресс-форм (новые инструменты), дигитализация старых инструментов ("переконструирование"), документация инструментов после подгонки Контроль качества элементы геометрической формы / поверхности свободной формовки, сравнение с данными CAD, испытание образцов и измерение отдельных деталей Промышленность потребительских товаров производство пресс-форм (напр., санитарно-технические изделия), трехмерные модели криволинейных поверхностей свободной формовки, сбор и обработка измерительных данных эргономичных дизайнерских деталей (заданных форм) Принцип действия системы COMET Система базируется на методе светового профилирования посредством проекции полос белого света. При этом световые полосы бесконтактно проецируются на объект измерения (трехмерную поверхность свободной формовки). За счет топографии объекта полосы деформируются, затем они распознаются с помощью камеры TCD и преобразуются в трехмерное точечное облако. Эту задачу выполняют производительные и высокоточные сенсорные системы COMET прогр. обеспечение для оцифровки COMETplus для регистрации и обработки данных, а также прогр. обеспечение для обработки результатов измерения COMET inspect. Исполнение COMET 5 Сенсорная головка состоит из камеры CCD на выбор с разрешением 1,4/2/4/8/11 мегапикселей и проектора полос белого света со специально разработанным объективом с переменным фокусным расстоянием. Проектор полос белого света связывается через световод с блоком управления, благодаря чему система отличается термостабильностью и достигает превосходной точности. В зависимости от размера объекта и требуемой точности в распоряжении имеются измеряемые объемы от 50 мм3 (65 x 50 x 50 мм) до 1000 мм3 (900 x 660 x 500 мм). Более крупные объекты практически любых размеров могут быть оцифрованы посредством многократных измерений. Исполнение COMET L3D Простота применения предоставляет пользователю хорошую возможность изучить систему на начальном этапе, не отказываясь при этом от широкого спектра возможностей. Разрешение камеры составляет 1600 x 1200, что превращает контрольные осмотры, быстрое производство и восстановление инструмента в легкие задачи, решаемые без проблем. Малое рабочее расстояние облегчает измерение в помещениях с ограниченным пространством. Измеряемые объемы, составляющие время от времени (в мм3) 100/200/400, демонстрируют диапазон возможностей учета данных, причем это требует очень короткого по продолжительности измерения. Практичными являются комплектующие cOmEt rotary и COMET dual rotary. Оба они представляют собой вращающиеся столы, управляемые с помощью программного обеспечения COMET plus. Функции программного обеспечения для дигитализации COMETplus управление аппаратного обеспечения (напр., параметры экспозиции), регистрация трехмерного точечного облака, различные функции последующей обработки трехмерных данных фильтрация, расчет разрезов и тригонометрических сетей, выравнивание, соединение отдельных измерительных результатов и т.д. Для сравнение заданных и действительных наборов данных опционально предоставляется программное обеспечение COMETinspect. Это программное обеспечение позволяет проводить обработку данных аналогично измеренным обычным путем деталей вплоть до полногранного сравнения с моделями CAD. Чтобы добиться идеальной производительности, система оснащается программным обеспечением 64 бит и мощным ПК с операционной ситсемой Windows XP 64 бит. Для позиционирования сенсорной головки можно использовать штатив-треногу или колонковый штатив. Для автоматического измерения с помощью объектива можно дополнительно интегрировать вращающийся стол COMETrotary ф. Модель Разрешение камеры (пиксели) Измеряемый объем (мм3) Трехмерное расстояние между точками (цм) Программное обеспечение аппаратное обеспечение компьютер COMET 5 1.4M 1360X 1024 от 50 до 800 от 40 до 650 COMETplus Опция INSPECTplus для оценки данных измерения или для измерения по данным CAD COMET 5 2M 1600x1200 от 100 до 800 от 55 до 500 COMET 5 4M 2048 x 2048 от 50 до 800 от 25 до 380 COMET 5 11M 4008 x 2672 от 150 до 1000 от 35 до 180 COMET L3D 1600x1200 от 100 до 400 от 60 до 250 COMET L3D объем поставки Сенсорный блок COMET 5 Видео COMET 5 отсканируйте с помощью Вашего мобильного телефона QR-код. Видео COMET L3D отсканируйте с помощью Вашего мобильного телефона QR-код. Дигитализация корпуса редуктора Дигитализации колеса компрессора >Другие исполнения, информация, консультация и предложение по запросу. Горячая линия технической поддержки 758 Онлайн заказ 2013
