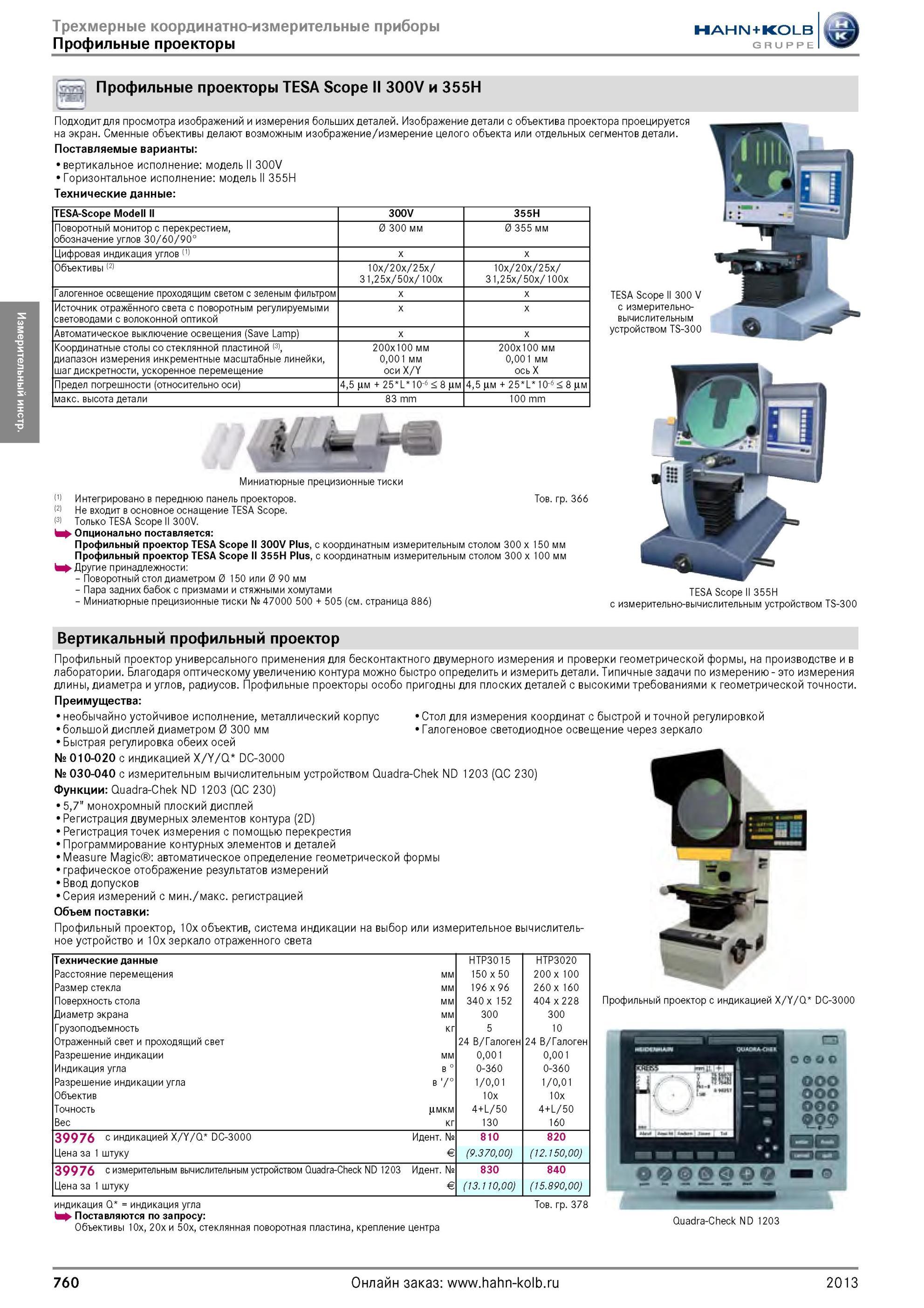

Профильные проекторы TESA Scope ll 300V и 355H Подходит для просмотра изображений и измерения больших деталей Изображение детали с объектива проектора

Профильные проекторы TESA Scope ll 300V и 355H Подходит для просмотра изображений и измерения больших деталей. Изображение детали с объектива проектора проецируется на экран. Сменные объективы делают возможным изображение/измерение целого объекта или отдельных сегментов детали. Поставляемые варианты вертикальное исполнение модель ll 300V Горизонтальное исполнение модель ll 355H Технические данные TESA-Scope Modell ll 300V 355H Поворотный монитор с перекрестием, обозначение углов 30/60/90° 0 300 мм 0 355 мм Цифровая индикация углов (1) Объективы (2) 10x/20x/25x/ 31,2 5x/50x/100x 10x/20x/25x/ 31,2 5x/50x/100x Галогенное освещение проходящим светом с зеленым фильтром Источник отражённого света с поворотным регулируемыми световодами с волоконной оптикой Автоматическое выключение освещения (Save Lamp) Координатные столы со стеклянной пластиной и диапазон измерения инкрементные масштабные линейки, шаг дискретности, ускоренное перемещение 200x100 мм 0,001 мм оси X/Y 200x100 мм 0,001 мм ось X Предел погрешности (относительно оси) 4,5 цм + 25 L 10-6 8 цм 4,5 цм + 25 L 10-6 8 цм макс. высота детали 83 mm 100 mm Миниатюрные прецизионные тиски 1 Интегрировано в переднюю панель проекторов. И Не входит в основное оснащение TESA Scope. И Только TESA Scope ll 300V. > Опционально поставляется Профильный проектор TESA Scope 300V Plus, с координатным измерительным столом 300 x Профильный проектор TESA Scope 355H Plus, с координатным измерительным столом 300 x Другие принадлежности Поворотный стол диаметром 0 150 или 0 90 мм Пара задних бабок с призмами и стяжными хомутами Миниатюрные прецизионные тиски № 47000 500 + 505 (см. страница 886) Товарная группа 366 50 мм 00 мм TESA Scope ll 300 V с измерительновычислительным устройством TS-300 TESA Scope ll 355H с измерительно-вычислительным устройством TS-300 Вертикальный профильный проектор Профильный проектор универсального применения для бесконтактного двумерного измерения и проверки геометрической формы, на производстве и в лаборатории. Благодаря оптическому увеличению контура можно быстро определить и измерить детали. Типичные задачи по измерению это измерения длины, диаметра и углов, радиусов. Профильные проекторы особо пригодны для плоских деталей с высокими требованиями к геометрической точности. Преимущества необычайно устойчивое исполнение, металлический корпус Стол для измерения координат с быстрой и точной регулировкой большой дисплей диаметром 0 300 мм Галогеновое светодиодное освещение через зеркало Быстрая регулировка обеих осей № 010-020 с индикацией X/Y/Q DC-3000 № 030-040 с измерительным вычислительным устройством Quadra-Chek ND 1203 (QC 230) Функции Quadra-Chek ND 1203 (QC 230) 5,7" монохромный плоский дисплей Регистрация двумерных элементов контура (2D) Регистрация точек измерения с помощью перекрестия Программирование контурных элементов и деталей Measure Magic автоматическое определение геометрической формы графическое отображение результатов измерений Ввод допусков Серия измерений с мин./макс. регистрацией Объем поставки Профильный проектор, 10x объектив, система индикации на выбор или измерительное вычислительное устройство и 10x зеркало отраженного света Технические данные HTP3015 HTP3020 Расстояние перемещения мм 150x50 200 x100 Размер стекла мм 196x96 260 x160 Поверхность стола мм 340 x 152 404 x 228 Диаметр экрана мм 300 300 Грузоподъемность кг 5 10 Отраженный свет и проходящий свет 24 В/Галоген 24 В/Галоген Разрешение индикации мм 0,001 0,001 Индикация угла в0-360 0-360 Разрешение индикации угла в '/° 1/0,01 1/0,01 Объектив 10x 10x Точность цмкм 4+L/50 4+L/50 Вес кг 130 160 39976 с индикацией X/Y/Q DC-3000 Идентификационный номер № 810 820 Цена за 1 штуку E (9.370,00) (12.150,00) 39976 с измерительным вычислительным устройством Quadra-Check ND 1203 Идентификационный номер № Цена за 1 штуку E 830 840 (13.110,00) (15.890,00) Профильный проектор с индикацией X/Y/Q DC-3000 индикация Q индикация угла Поставляются по запросу Объективы 10x, 20x и 50x, стеклянная поворотная пластина, крепление центра Товарная группа 378 Quadra-Check ND 760 2013
