Система обозначения расточных оправок Kennametal LT Threading Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные

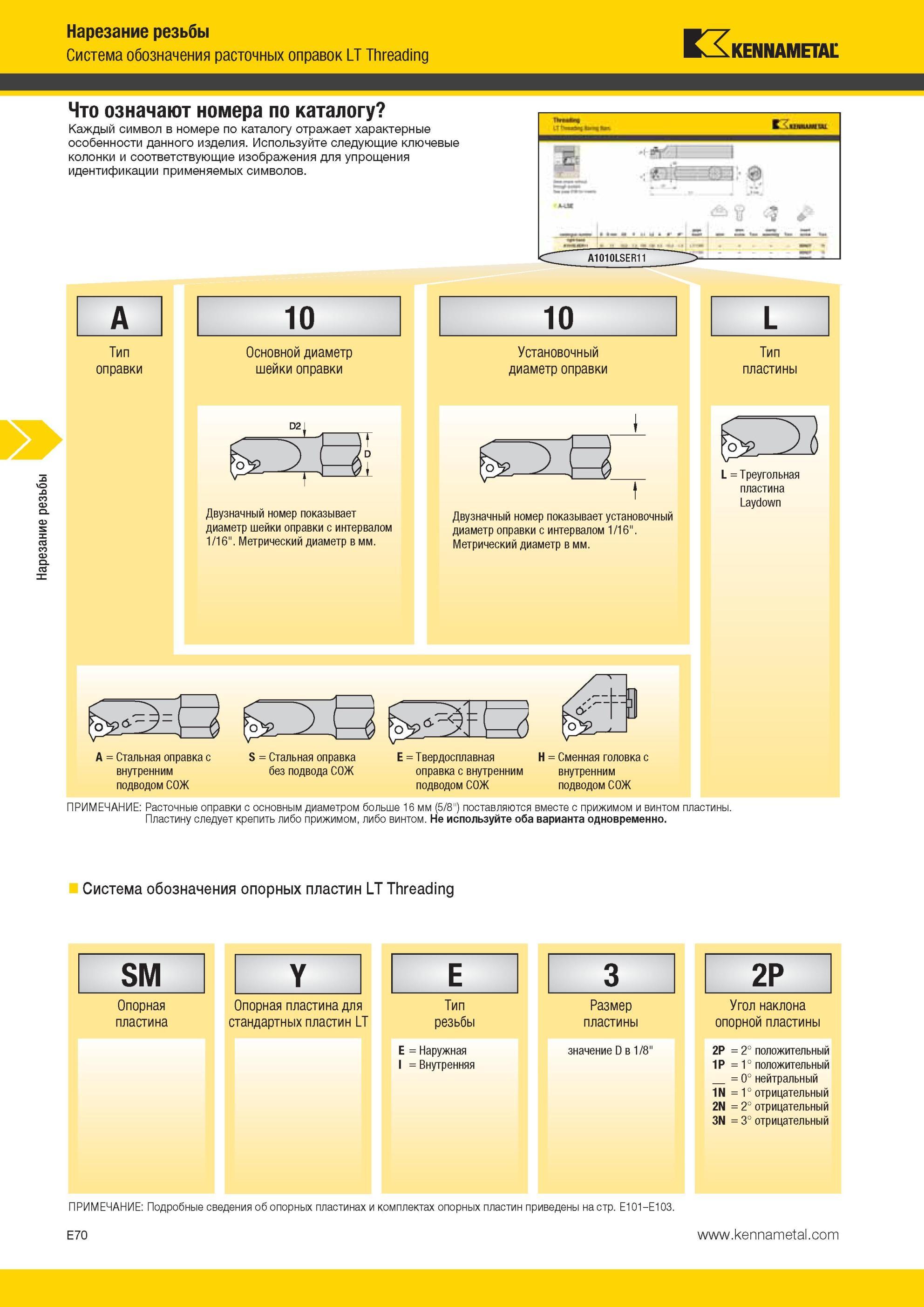

Система обозначения расточных оправок Kennametal LT Threading Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов. 10 10 Основной диаметр шейки оправки Установочный диаметр оправки Двузначный номер показывает диаметр шейки оправки с интервалом 1/16". Метрический диаметр в мм. Двузначный номер показывает установочный диаметр оправки с интервалом 1/16". Метрический диаметр в мм. A = Стальная оправка с внутренним подводом СОЖ S = Стальная оправка без подвода СОЖ V E =Твердосплавная оправка с внутренним подводом СОЖ H = Сменная головка с внутренним подводом СОЖ L Тип пластины L = Треугольная пластина Laydown ПРИМЕЧАНИЕ Расточные оправки с основным диаметром больше 16 мм (5/8") поставляются вместе с прижимом и винтом пластины. Пластину следует крепить либо прижимом, либо винтом. Не используйте оба варианта одновременно. Система обозначения опорных пластин LT Threading 1 SM 1 Y 1 1 E 1 3 1 2P Опорная пластина Опорная пластина для стандартных пластин LT Тип резьбы E = Наружная I = Внутренняя Размер пластины значение D в 1/8" Угол наклона опорной пластины 2P = 2° положительный 1P = 1° положительный = 0° нейтральный 1N = 1° отрицательный 2N = 2° отрицательный 3N = 3° отрицательный ПРИМЕЧАНИЕ Подробные сведения об опорных пластинах и комплектах опорных пластин приведены на стр. E101-E103. E70 Тип оправки Нарезание резьбы
