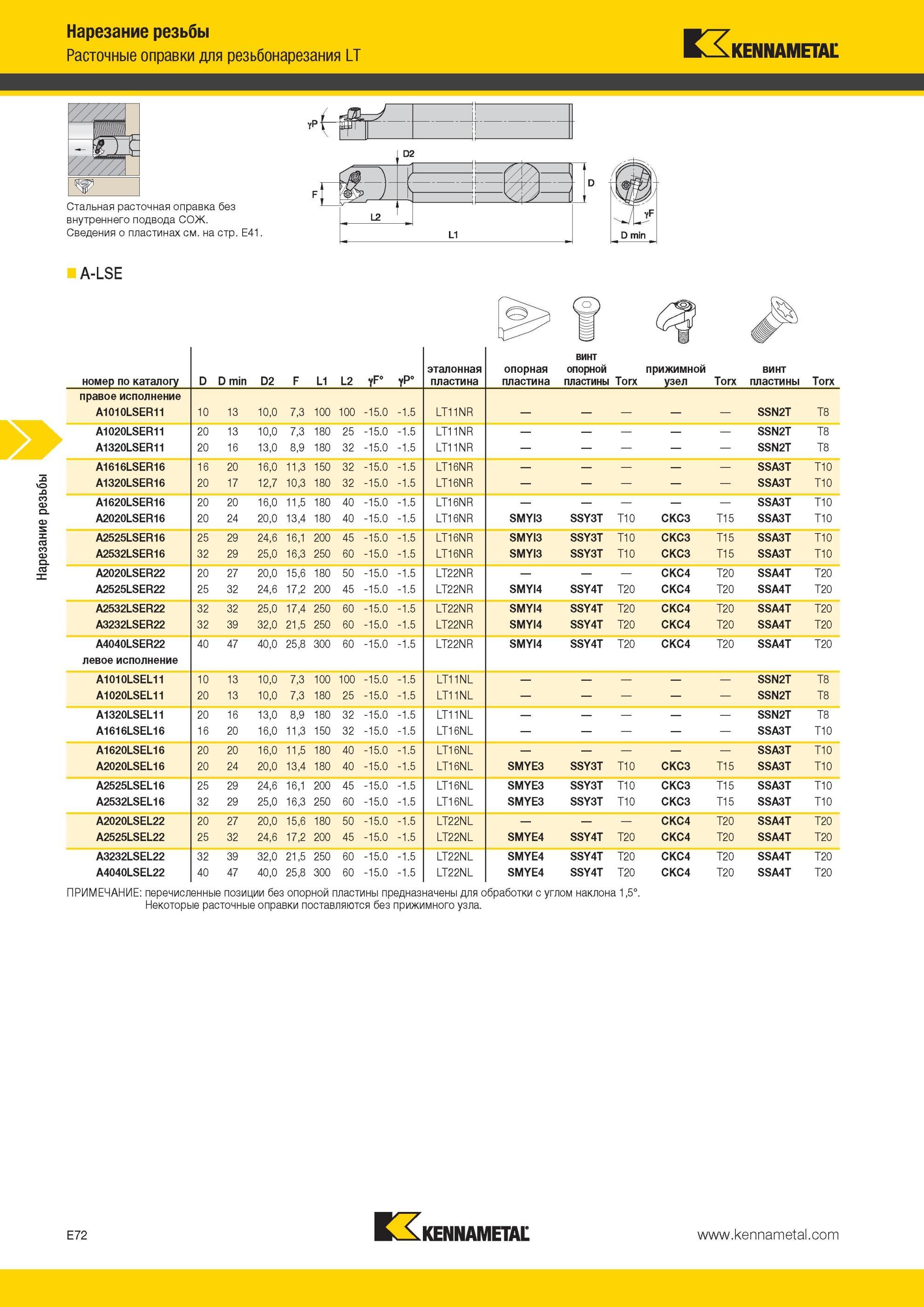

Расточные оправки Kennametal для резьбонарезания LT Стальная расточная оправка без внутреннего подвода СОЖ Сведения о пластинах см на стр E41 A-LSE но

Расточные оправки Kennametal для резьбонарезания LT Стальная расточная оправка без внутреннего подвода СОЖ. Сведения о пластинах см. на стр. E41. A-LSE номер по каталогу D D min D2 F L1 L2 эталонная пластина опорная пластина винт опорной пластины Torx прижимной узел Torx винт пластины Torx правое исполнение A1010LSER11 10 13 10,0 7,3 100 100 -15.0 -1.5 LT11NR SSN2T T8 A1020LSER11 20 13 10,0 7,3 180 25 -15.0 -1.5 LT11NR SSN2T T8 A1320LSER11 20 16 13,0 8,9 180 32 -15.0 -1.5 LT11NR SSN2T T8 A1616LSER16 16 20 16,0 11,3 150 32 -15.0 -1.5 LT16NR SSA3T T10 A1320LSER16 20 17 12,7 10,3 180 32 -15.0 -1.5 LT16NR SSA3T T10 A1620LSER16 20 20 16,0 11,5 180 40 -15.0 -1.5 LT16NR SSA3T T10 A2020LSER16 20 24 20,0 13,4 180 40 -15.0 -1.5 LT16NR SMYI3 SSY3T T10 CKC3 T15 SSA3T T10 A2525LSER16 25 29 24,6 16,1 200 45 -15.0 -1.5 LT16NR SMYI3 SSY3T T10 CKC3 T15 SSA3T T10 A2532LSER16 32 29 25,0 16,3 250 60 -15.0 -1.5 LT16NR SMYI3 SSY3T T10 CKC3 T15 SSA3T T10 A2020LSER22 20 27 20,0 15,6 180 50 -15.0 -1.5 LT22NR CKC4 T20 SSA4T T20 A2525LSER22 25 32 24,6 17,2 200 45 -15.0 -1.5 LT22NR SMYI4 SSY4T T20 CKC4 T20 SSA4T T20 A2532LSER22 32 32 25,0 17,4 250 60 -15.0 -1.5 LT22NR SMYI4 SSY4T T20 CKC4 T20 SSA4T T20 A3232LSER22 32 39 32,0 21,5 250 60 -15.0 -1.5 LT22NR SMYI4 SSY4T T20 CKC4 T20 SSA4T T20 A4040LSER22 левое исполнение 40 47 40,0 25,8 300 60 -15.0 -1.5 LT22NR SMYI4 SSY4T T20 CKC4 T20 SSA4T T20 A1010LSEL11 10 13 10,0 7,3 100 100 -15.0 -1.5 LT11NL SSN2T T8 A1020LSEL11 20 13 10,0 7,3 180 25 -15.0 -1.5 LT11NL SSN2T T8 A1320LSEL11 20 16 13,0 8,9 180 32 -15.0 -1.5 LT11NL SSN2T T8 A1616LSEL16 16 20 16,0 11,3 150 32 -15.0 -1.5 LT16NL SSA3T T10 A1620LSEL16 20 20 16,0 11,5 180 40 -15.0 -1.5 LT16NL SSA3T T10 A2020LSEL16 20 24 20,0 13,4 180 40 -15.0 -1.5 LT16NL SMYE3 SSY3T T10 CKC3 T15 SSA3T T10 A2525LSEL16 25 29 24,6 16,1 200 45 -15.0 -1.5 LT16NL SMYE3 SSY3T T10 CKC3 T15 SSA3T T10 A2532LSEL16 32 29 25,0 16,3 250 60 -15.0 -1.5 LT16NL SMYE3 SSY3T T10 CKC3 T15 SSA3T T10 A2020LSEL22 20 27 20,0 15,6 180 50 -15.0 -1.5 LT22NL CKC4 T20 SSA4T T20 A2525LSEL22 25 32 24,6 17,2 200 45 -15.0 -1.5 LT22NL SMYE4 SSY4T T20 CKC4 T20 SSA4T T20 A3232LSEL22 32 39 32,0 21,5 250 60 -15.0 -1.5 LT22NL SMYE4 SSY4T T20 CKC4 T20 SSA4T T20 A4040LSEL22 40 47 40,0 25,8 300 60 -15.0 -1.5 LT22NL SMYE4 SSY4T T20 CKC4 T20 SSA4T T20 ПРИМЕЧАНИЕ перечисленные позиции без опорной пластины предназначены для обработки с углом наклона 1,5°. Некоторые расточные оправки поставляются без прижимного узла. E72
