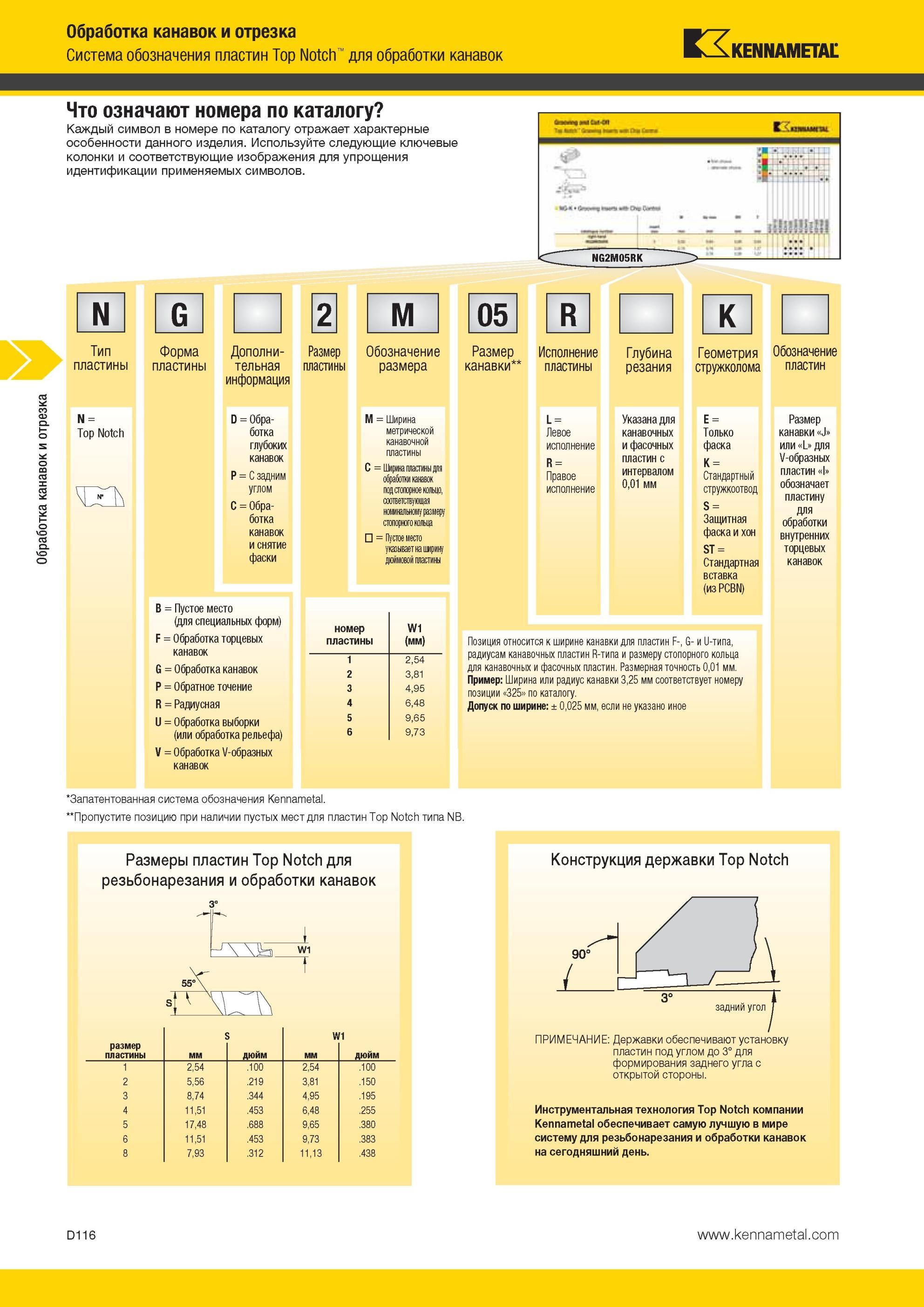

Система обозначения пластин Kennametal Top Notch для обработки канавок Тип Форма Размер Обозначение Исполнение пластины пластины тельная пластины размера канавки пластины информация K Глубина Геометрия Обозначение резания стружколома пластин N = Top Notch M = Ширина метрической канавочной пластины C = Ширина пластины для обработки канавок под стопорное кольцо, соответствующая номинальному размеру стопорного кольца = Пустое место указывает на ширину дюймовой пластины D = Обработка глубоких канавок P = С задним углом C = Обработка канавок и снятие фаски B = Пустое место (для специальных форм) F = Обработка торцевых канавок G = Обработка канавок P = Обратное точение R = Радиусная U = Обработка выборки (или обработка рельефа) V = Обработка V-образных канавок Запатентованная система обозначения "Пропустите позицию при наличии пустых мест для пластин Top Notch типа NB. номер пластины W1 (мм) 1 2,54 2 3,81 3 4,95 4 6,48 5 9,65 6 9,73 L = Указана для E = Левое канавочных Только исполнение и фасочных фаска r = пластин с k = Правое 0нтервалом Стандартный исполнение 0,01 мм стружкоотвод S = Защитная фаска и хон ST = Стандартная вставка (из PCBN) Позиция относится к ширине канавки для пластин F-, G- и U-типа, радиусам канавочных пластин R-типа и размеру стопорного кольца для канавочных и фасочных пластин. Размерная точность 0,01 мм. Пример Ширина или радиус канавки 3,25 мм соответствует номеру позиции 325 по каталогу. Допуск по ширине ± 0,025 мм, если не указано иное Размер канавки J или L для V-образных пластин I обозначает пластину для обработки внутренних торцевых канавок Размеры пластин Top Notch для резьбонарезания и обработки канавок 3° W1 размер пластины мм дюйм мм дюйм 1 2,54 .100 2,54 .100 2 5,56 .219 3,81 .150 3 8,74 .344 4,95 .195 4 11,51 .453 6,48 .255 5 17,48 .688 9,65 .380 6 11,51 .453 9,73 .383 8 7,93 .312 11,13 .438 Конструкция державки Top Notch ПРИМЕЧАНИЕ Державки обеспечивают установку пластин под углом до 3° для формирования заднего угла с открытой стороны. Инструментальная технология Top Notch компании обеспечивает самую лучшую в мире систему для резьбонарезания и обработки канавок на сегодняшний день. D116 Обработка канавок и отрезка Что означают номера по каталогу Каждый символ в номере по каталогу отражает характерные особенности данного изделия. Используйте следующие ключевые колонки и соответствующие изображения для упрощения идентификации применяемых символов. - it NG2M05RK 2 M 05 R
