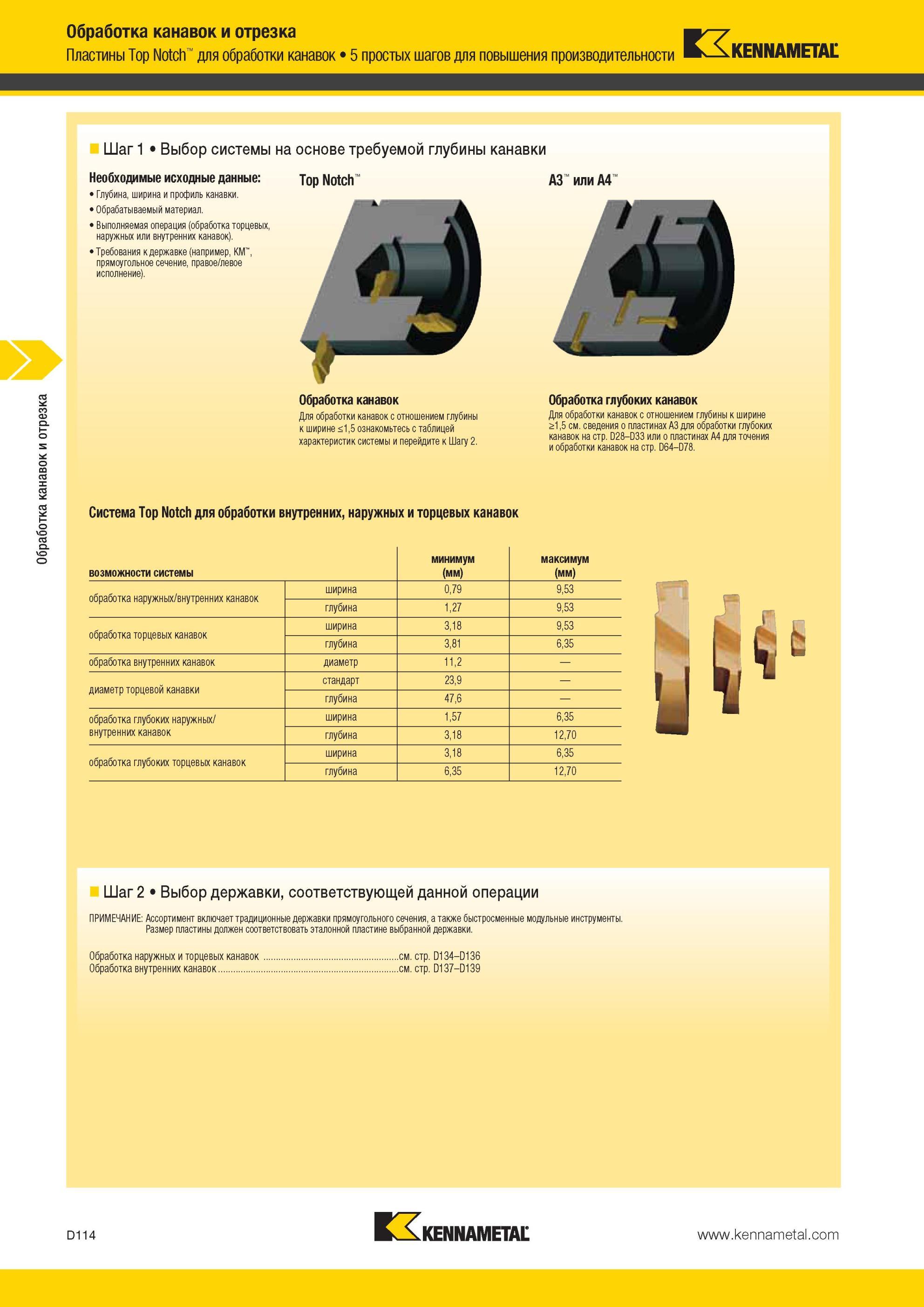

Пластины Kennametal Top Notch для обработки канавок Выбор системы на основе требуемой глубины канавки Необходимые исходные данные Глубина, ширина и профиль канавки Обрабатываемый материал. Выполняемая операция (обработка торцевых, наружных или внутренних канавок). Требования к державке (например, KM прямоугольное сечение, правое/левое исполнение). Top Notch A3 или A4 Обработка канавок Для обработки канавок с отношением глубины к ширине <1,5 ознакомьтесь с таблицей характеристик системы и перейдите к Шагу 2. Обработка глубоких канавок Для обработки канавок с отношением глубины к ширине >1,5 см. сведения о пластинах A3 для обработки глубоких канавок на стр. D28-D33 или о пластинах A4 для точения и обработки канавок на стр. D64-D78. Система Top Notch для обработки внутренних, наружных и торцевых канавок возможности системы минимум (мм) максимум (мм) обработка наружных/внутренних канавок ширина 0,79 9,53 глубина 1,27 9,53 обработка торцевых канавок ширина 3,18 9,53 глубина 3,81 6,35 обработка внутренних канавок диаметр 11,2 диаметр торцевой канавки стандарт 23,9 - глубина 47,6 обработка глубоких наружных/ ширина 1,57 6,35 внутренних канавок глубина 3,18 12,70 обработка глубоких торцевых канавок ширина 3,18 6,35 глубина 6,35 12,70 Шаг 2 Выбор державки, соответствующей данной операции ПРИМЕЧАНИЕ Ассортимент включает традиционные державки прямоугольного сечения, а также быстросменные модульные инструменты. Размер пластины должен соответствовать эталонной пластине выбранной державки. Обработка наружных и торцевых канавок .см. стр. D134-D136 Обработка внутренних канавок см. стр. D137-D139 D114 Обработка канавок и отрезка 5 простых шагов для повышения производительности fc - Шаг 1
